Laboratório 6: Decodificador BCD para Display 7 segmentos

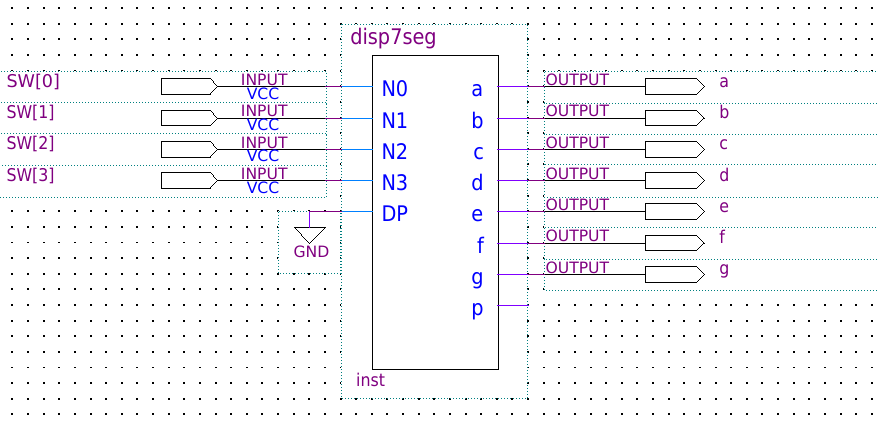

1) Elabore um componente que faça a decodificação de um dígito BCD para um display de 7 segmentos conforme ilustração:

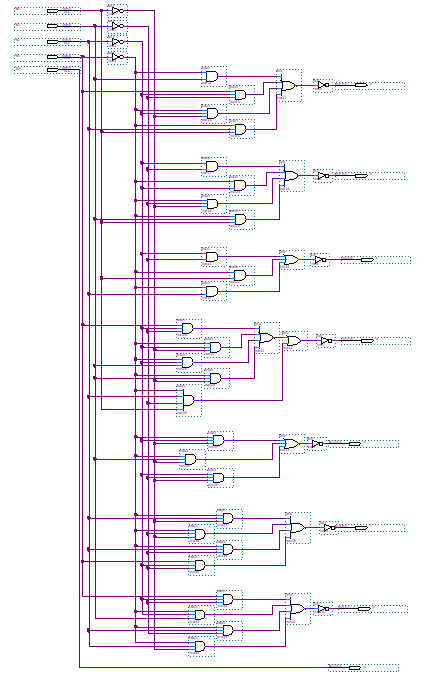

2) O circuito interno do conversor deve ser algo como ilustrado abaixo:
O circuito deve ser criado com o nome disp7seg.bdf, que é o formato da elaboração do esquemático. Após a finalização do esquemático, incluindo seus testes, o arquivo disp7seg.bsf deve ser produzido. Este pode ser usado como um componente em outros projetos, sendo importado e reutilizado.
3) Testando no kit de desenvolvimento
Para a realização do teste do conversor no kit de desenvolvimento, é necessário associar cada entrada e saída do bloco conversor ao seu respectivo pino físico na placa.

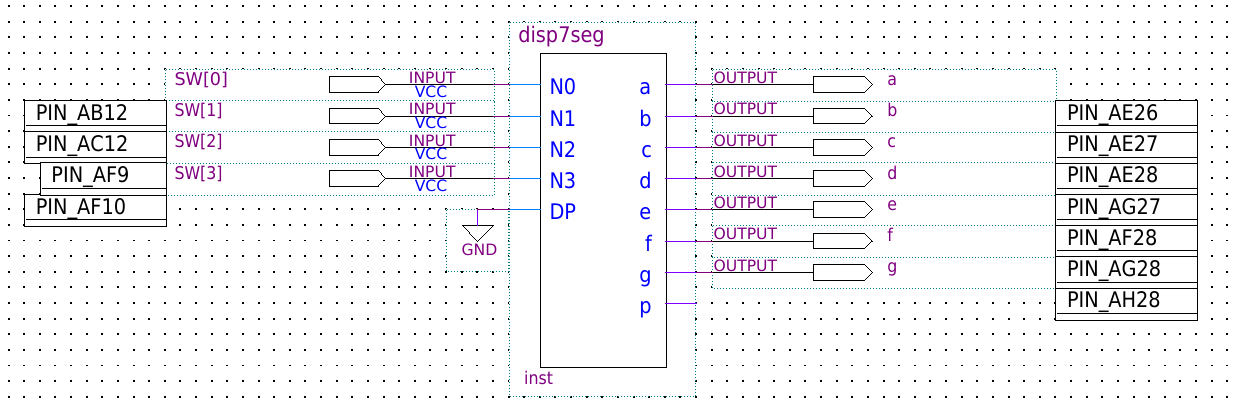

A ilustração a seguir mostra a pinagem para cada uma das interfaces de entrada e saída do conversor BCD para dsiplay de 7 segmentos.
Todos os endereços dos pinos na placa DE1-SoC podem ser encontrados no Manual do usuário DE1-SoC - rev.F/G. A pinagem utilizada está descrita nos capítulos 3.6.1 e 3.6.2.
4) Associando I/Os e pinos

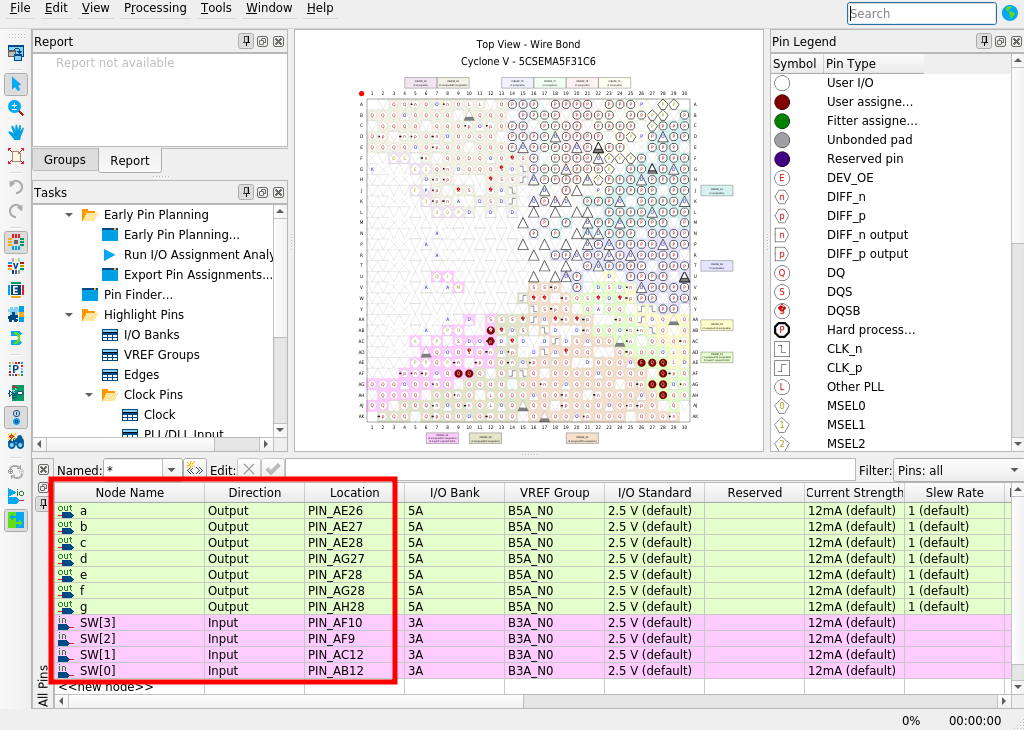

Acesso o menu Assignments e em seguida Pin Planner e preencha a tabela na parte inferior conforme ilustração.
Obs.: O esquemático deve estar devidamente compilado (Analysis & Synthesis) para que a tabela com as entradas e saídas estejam disponíveis no Pin Planner.
5) Compile Design

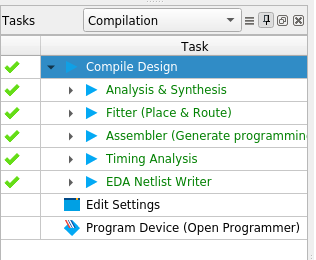

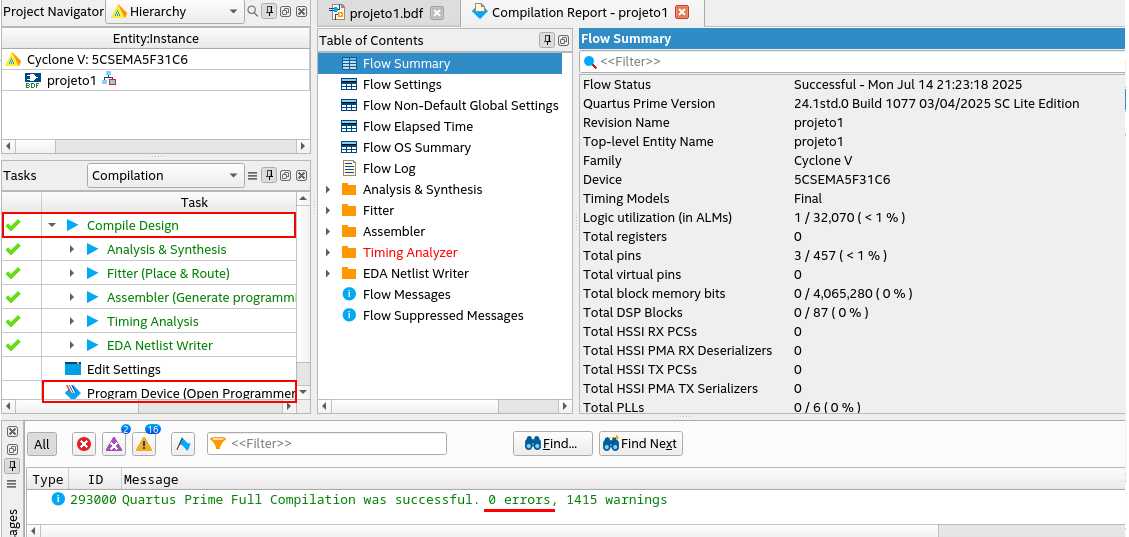

Faça a compilação completa do projeto clicando em Compile Design.
Ao final, não devem haver erros no circuito.
6) Conectado Placa e Kit
Em seguida, com a placa conectada ao computador via USB, clique em Program Device.

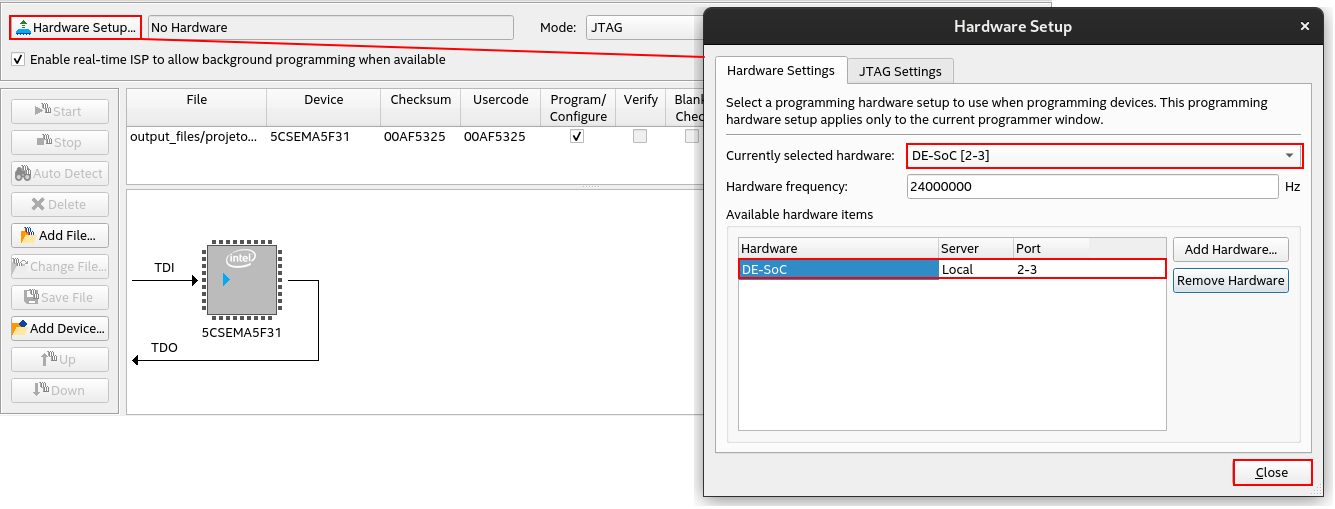

7) Selecione Hardware Setup.
8) Selecionando o dispositivo alvo

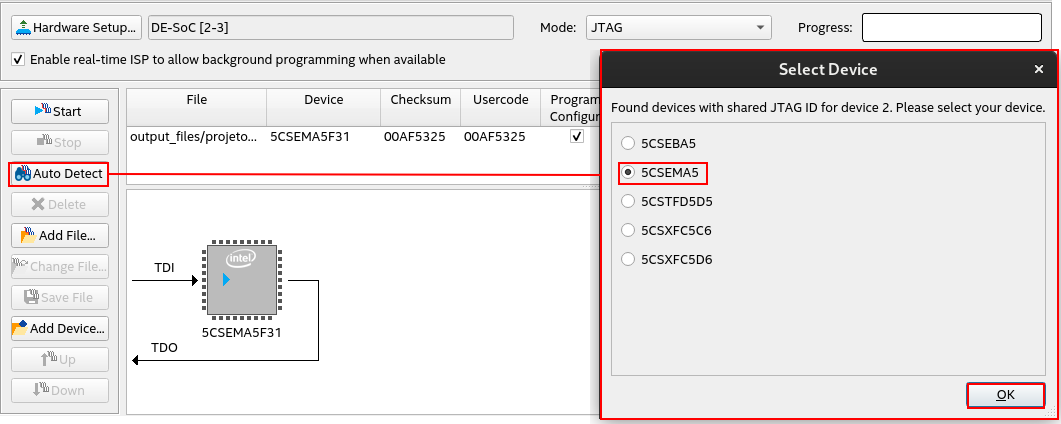

Em seguida, clique em Auto Detect.
Selecione o dispositivo: 5CSEMA5.
9) Carregando o arquivo de gravação

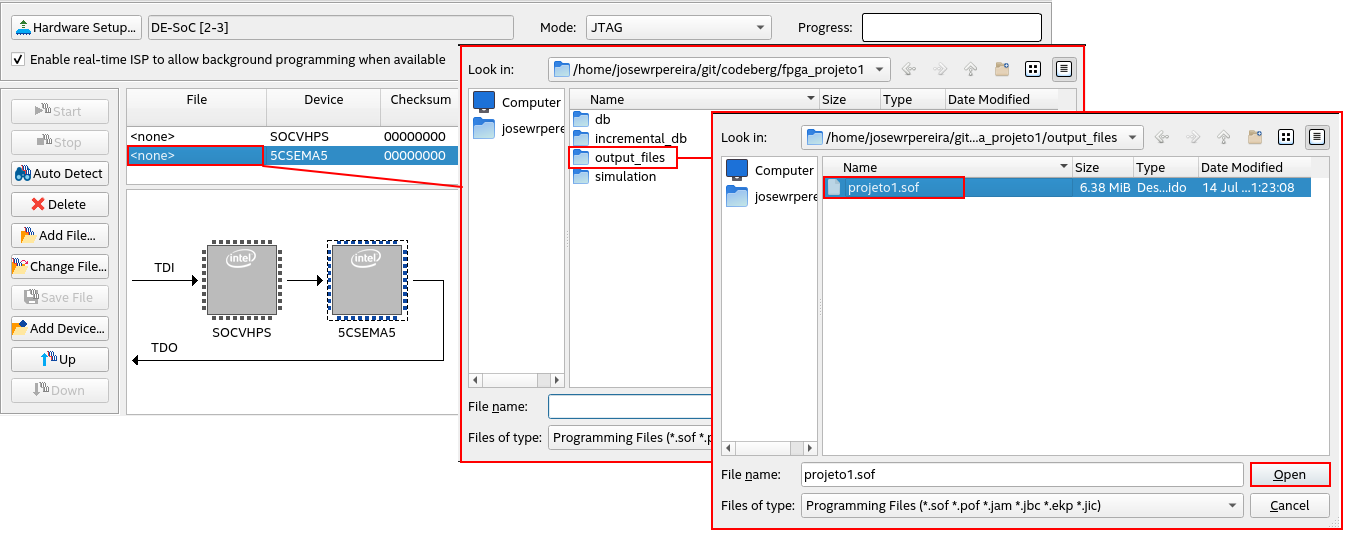

Clique em <none> do campo File, para abrir a janela de carregamento do arquivo compilado.
Abra o diretório output_files e selecione o seu projeto com extensão .sof. Clique em Open.
10) Gravando circuito

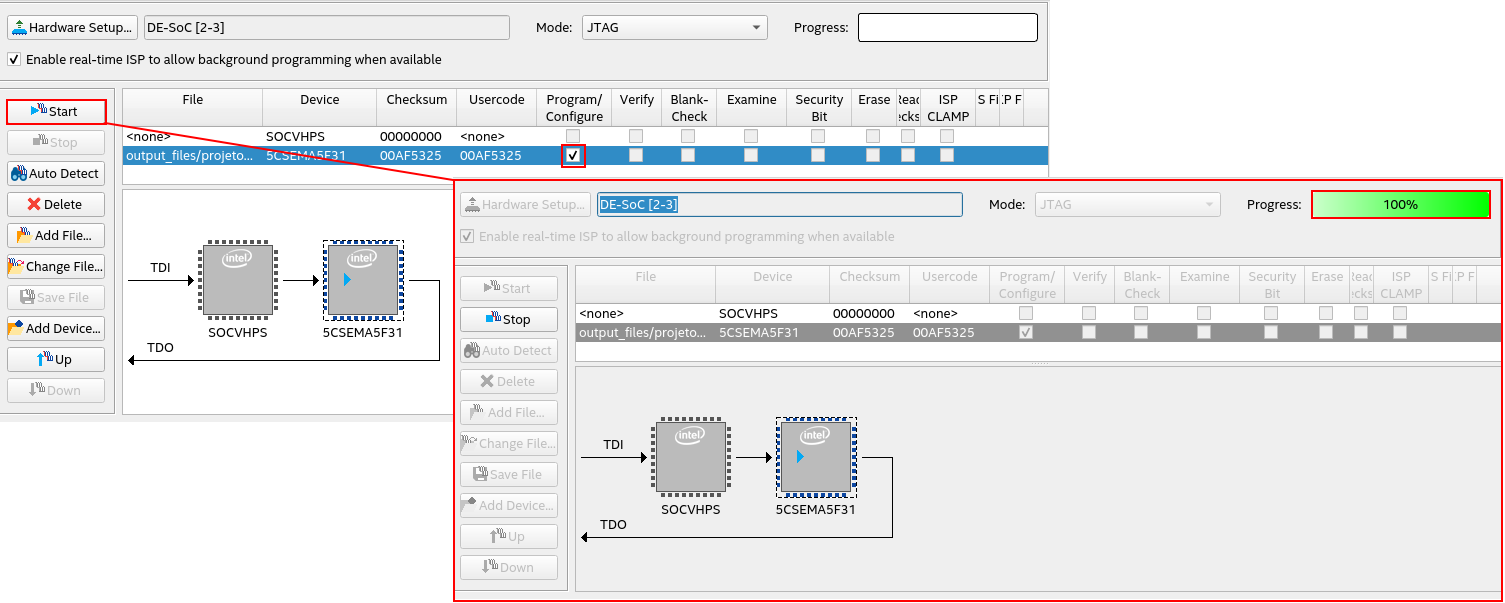

Na mesma linha ainda, marque a caixa de seleção do campo Program/Configure e clique em Start.
11) Teste
Realize o teste utilizando as chaves e verificando os valores correspondentes no display de 7 segmento do kit.
Obs.: Ao desligar o kit, o arquivo carregado é perdido, necessitando regravá-lo novamente para sua execução.
