Um circuito divisor de frequência utilizando flip-flops tipo D em uma estrutura de contador assíncrono baseia-se na capacidade de cada estágio de alternar seu estado lógico (toggle) a cada ciclo de relógio, reduzindo a frequência pela metade a cada nível. Para que um flip-flop tipo D opere nesse modo e funcione como um divisor por 2, é necessário que sua saída invertida (\(\bar{Q}\)) seja conectada diretamente à sua entrada de dados (\(D\)).

Configuração do Modo de Comutação (Toggle)

Diferente dos flip-flops JK, que possuem um modo de comutação nativo quando as entradas J e K estão em nível alto, o flip-flop D precisa dessa realimentação externa (\(\bar{Q}\) para \(D\)) para que o próximo estado seja sempre o oposto do estado atual no momento do disparo do clock. Assim, a saída \(Q\) mudará de estado apenas na transição ativa (borda de subida ou descida) do sinal de entrada, completando um ciclo completo de saída para cada dois ciclos de entrada.

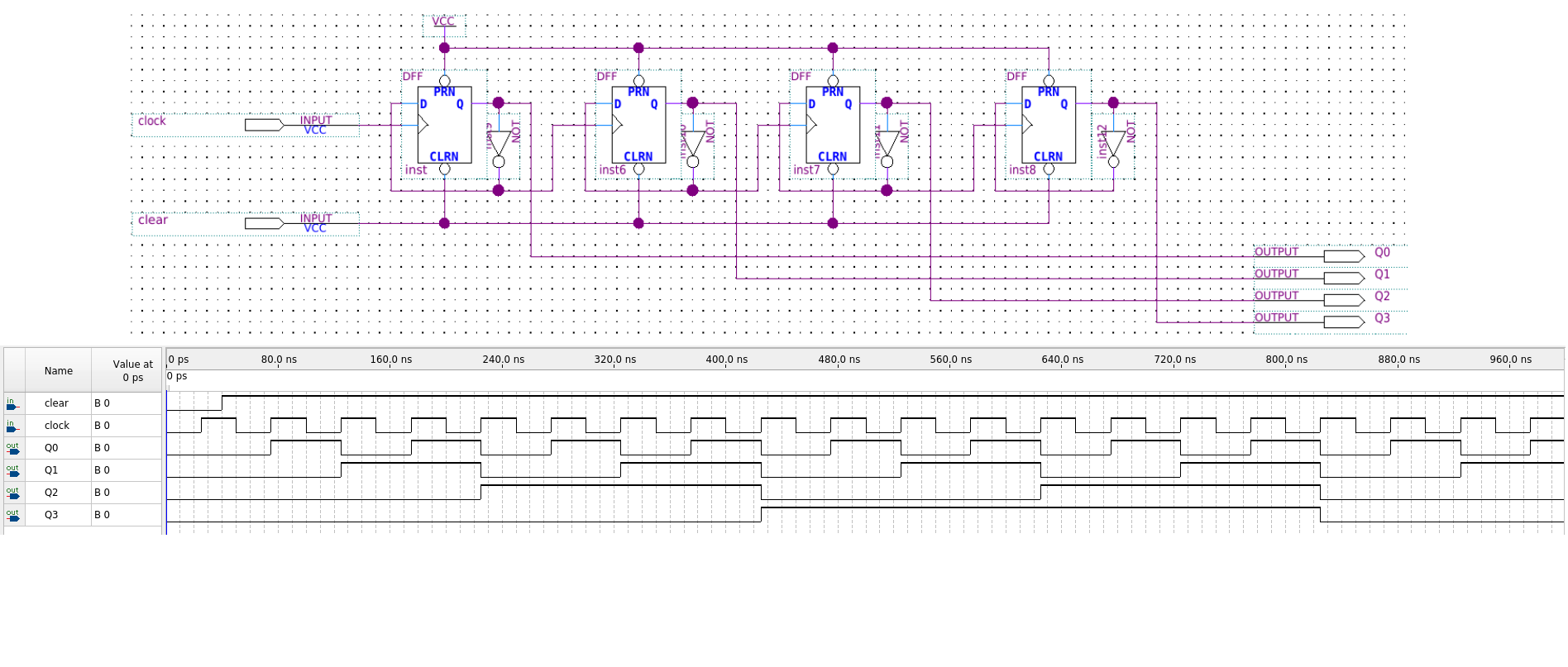

Estrutura do Contador Assíncrono (Ripple Counter)

Para construir um contador assíncrono com essa mesma estrutura, os estágios são cascateados da seguinte forma:

Primeiro Estágio: O sinal de clock externo (frequência \(f_{in}\)) é aplicado apenas à entrada de relógio do primeiro flip-flop.
Interconexão de Estágios: A saída \(Q\) de um flip-flop é conectada à entrada de clock do flip-flop subsequente. Em sistemas disparados por borda de descida, a transição de ALTO para BAIXO de um estágio aciona o próximo.
Estrutura de Dados: Cada flip-flop individual na cadeia mantém a conexão de \(\bar{Q}\) para \(D\) para garantir que todos operem como divisores por 2.

Divisão de Frequência Acumulada

A frequência resultante em cada estágio segue uma progressão geométrica de razão 1/2:

A saída do primeiro flip-flop (\(Q_0\)) terá uma frequência de \(f_{in}/2\).
A saída do segundo flip-flop (\(Q_1\)), sendo acionada por \(Q_0\), terá uma frequência de \(f_{in}/4\).
De forma geral, para um contador assíncrono com \(n\) flip-flops, a frequência na saída do \(n\)-ésimo estágio será \(f_{out} = f_{in} / 2^n\).

Essa estrutura é amplamente utilizada em subsistemas digitais para converter frequências de clock elevadas em sinais de tempo mais lentos e manejáveis, como em relógios digitais ou divisores de base de tempo para microprocessadores. No entanto, deve-se observar que, por ser uma estrutura assíncrona, os atrasos de propagação de cada flip-flop se acumulam, o que pode limitar a frequência máxima de operação para evitar saídas incorretas (efeito de pulsação ou ripple).

Referências e complementos

TOCCI, Ronald J.; WIDMER, Neal S. Sistemas Digitais: Princípios e Aplicações. 8. ed. Pearson, 2015.
PALANIAPPAN, Ramaswamy. Digital Systems Design. bookboon.com, 2011.
TRINDADE JUNIOR, Rosumiro; JULIÃO, Jodelson Moreira. Circuitos Digitais. Manaus: Centro de Educação Tecnológica do Amazonas (CETAM), 2012.
D’AMORE, Roberto. VHDL: Descrição e Síntese de Circuitos Digitais. LTC.
