Flip-Flops - Multivibrador Biestável

Flip-flops são os blocos elementares da lógica sequencial, atuando como células de memória fundamentais capazes de armazenar um bit de informação. Tecnicamente, eles são definidos como multivibradores bistáveis, o que significa que possuem dois estados de saída estáveis (0 ou 1) e permanecem em um desses estados mesmo após o término do pulso de entrada que provocou a mudança. Diferente dos circuitos combinacionais puros, o valor da saída de um flip-flop depende não apenas das combinações atuais de suas entradas, mas também do seu estado anterior armazenado.

O funcionamento desses dispositivos baseia-se na sincronização por meio de um sinal de controle chamado clock, que determina os instantes exatos em que as saídas podem mudar de nível lógico. A principal característica que distingue um flip-flop de um latch é o seu método de disparo: enquanto latches são sensíveis ao nível do sinal, os flip-flops são disparados por borda, respondendo apenas durante a transição positiva (borda de subida / rising edge / PGT - Positive Going Transition) ou negativa (borda de descida / falling edge / NGT - Negative Going Transition ) do clock. Para garantir uma operação confiável em sistemas síncronos, o projetista deve respeitar parâmetros rigorosos de temporização, como o tempo de setup (\(t_s\)), que exige estabilidade do dado antes da borda do clock, e o tempo de hold (\(t_h\)), que exige estabilidade após a borda.

Os principais tipos de flip-flops utilizados em sistemas digitais são:

  • SR (Set-Reset): Possui duas entradas síncronas que permitem estabelecer (set) a saída em 1 ou restaurá-la (reset) para 0; no entanto, apresenta um estado proibido ou ambíguo quando ambas as entradas são ativadas simultaneamente.
  • JK: Considerado um flip-flop universal, ele elimina o estado proibido do tipo SR ao permitir a função de comutação (toggle), onde a saída inverte seu estado anterior sempre que as entradas J e K são mantidas em nível lógico 1. O nome JK é uma homenagem ao inventor do circuito integrado, Jack Kilby.
  • D (Data ou Delay): Possui uma única entrada de controle síncrona e funciona como um armazenador de dados, onde a saída Q simplesmente assume o valor presente na entrada D no instante da transição ativa do clock.
  • T (Toggle): É um dispositivo que comuta seu estado de saída a cada pulso de clock se a entrada T estiver em nível alto, sendo frequentemente implementado a partir de um flip-flop JK com as entradas J e K interconectadas.

Além das entradas síncronas, a maioria dos flip-flops integra entradas assíncronas denominadas PRESET e CLEAR (ou RESET), que têm prioridade sobre o clock e as demais entradas para forçar a saída imediatamente para os estados 1 ou 0, respectivamente.

As aplicações dos flip-flops são vastas e essenciais na arquitetura de computadores:

  1. Registradores: Agrupamentos de flip-flops são usados para manipular e armazenar palavras binárias, permitindo a transferência de dados em formatos série ou paralelo.
  2. Contadores: Circuitos sequenciais que contam eventos ou pulsos de clock, podendo ser síncronos ou assíncronos (contadores de pulsação).
  3. Divisores de Frequência: Através da comutação sucessiva, flip-flops podem reduzir a frequência de um sinal de clock original para valores menores e estáveis.
  4. Máquinas de Estados Finitos (FSM): Flip-flops armazenam o "estado atual" de sistemas complexos, como controladores de tráfego ou processadores, regendo a transição para estados futuros baseada na lógica de Moore ou Mealy.
  5. Memórias: Constituem a unidade básica de armazenamento em memórias semicondutoras voláteis.

Unidade de memória

Para compreender a evolução dos dispositivos de memória na eletrônica digital, é necessário partir do bloco mais simples de retenção de dados — o latch — e seguir o refinamento de sua lógica até o flip-flop D, amplamente utilizado em sistemas síncronos e FPGAs.

1. Latch

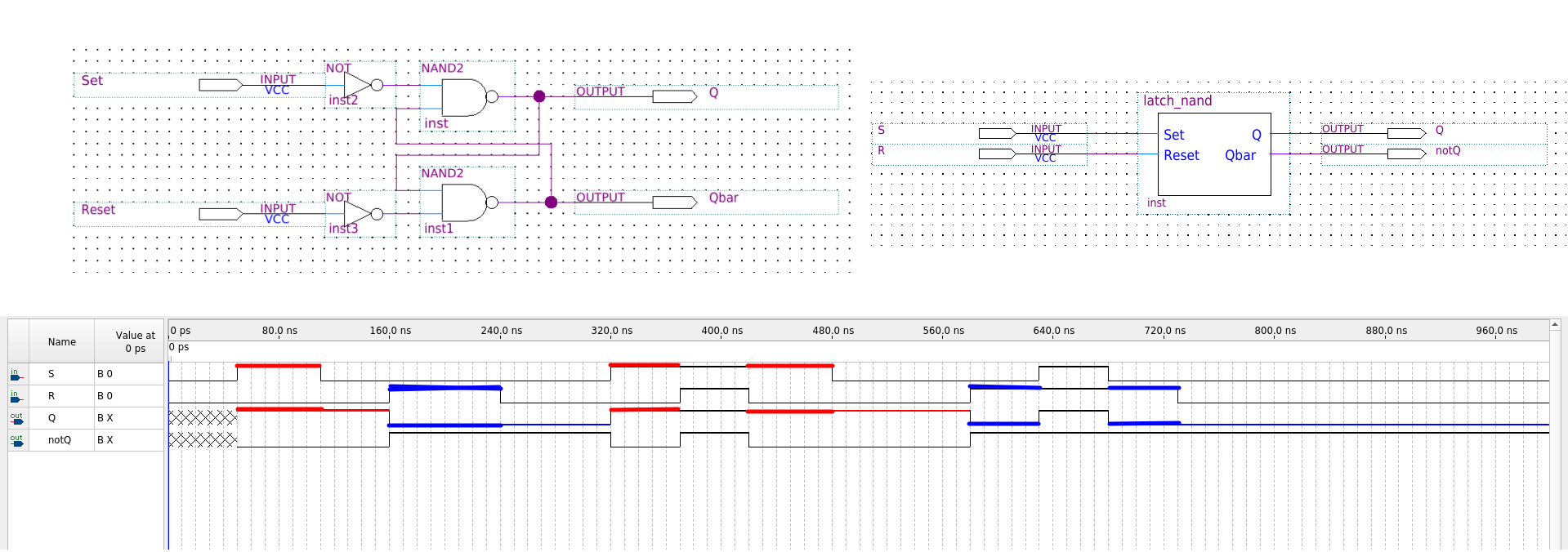

O ponto de partida é o latch RS, um dispositivo definido tecnicamente como um multivibrador biestável, o que significa que possui dois estados de saída estáveis (0 ou 1). Ele pode ser construído de duas formas principais:

  • Latch com portas NAND: É a versão mais comum, onde as entradas são ativas em nível baixo (\(\bar{S}\) e \(\bar{R}\)).
  • Latch com portas NOR: Utiliza entradas ativas em nível alto (\(S\) e \(R\)).

Estados de Operação:

  1. SET (Ajustar): Leva a saída \(Q\) para 1.
  2. RESET (Limpar): Leva a saída \(Q\) para 0.
  3. HOLD (Retenção): As entradas retornam ao estado de repouso e o latch "lembra" o último valor armazenado.
  4. Proibido/Inválido: Ocorre quando ambas as entradas são ativadas simultaneamente, forçando as saídas complementares (\(Q\) e \(\bar{Q}\)) ao mesmo nível, o que viola a lógica do dispositivo.

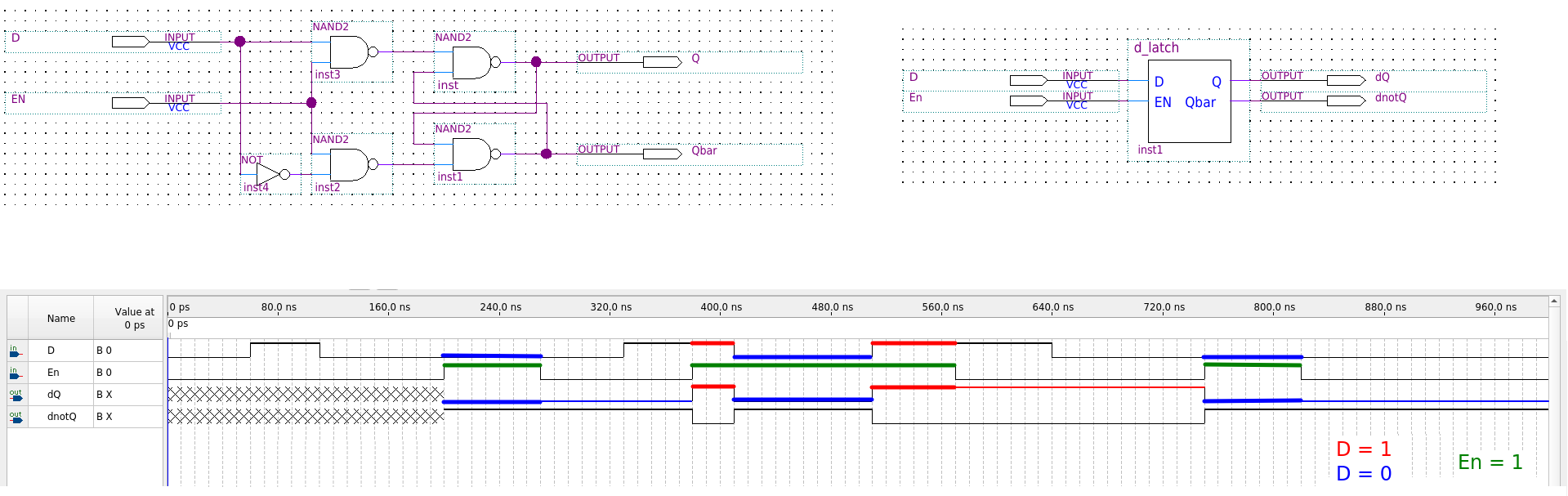

2. O Latch D (Transparente)

O latch RS apresenta dois problemas: a existência de um estado proibido e a sensibilidade constante às entradas. Para resolver isso, criou-se o latch D (de Data), que utiliza um inversor para garantir que as entradas \(S\) e \(R\) nunca sejam ativadas ao mesmo tempo.

Este dispositivo introduz uma entrada de habilitação (Enable - EN ou \(G\)):

  • Modo Transparente: Quando \(EN=1\), a saída \(Q\) segue exatamente a entrada \(D\).
  • Modo de Retenção: Quando \(EN=0\), a saída é "congelada" e ignora qualquer mudança em \(D\) até que \(EN\) volte a ser 1.

3. A Transição para o Flip-Flop (Sensibilidade à Borda)

A principal limitação dos latches em sistemas complexos é que eles são sensíveis ao nível. Se o sinal de habilitação permanecer alto por muito tempo, qualquer ruído ou alteração indesejada na entrada será refletida na saída.

Para garantir a sincronização precisa, evoluímos para os flip-flops, que são disparados por borda (edge-triggered). Eles só respondem à entrada durante a transição rápida do sinal de clock (CLK), seja na borda de subida (rising edge) ou de descida (falling edge).

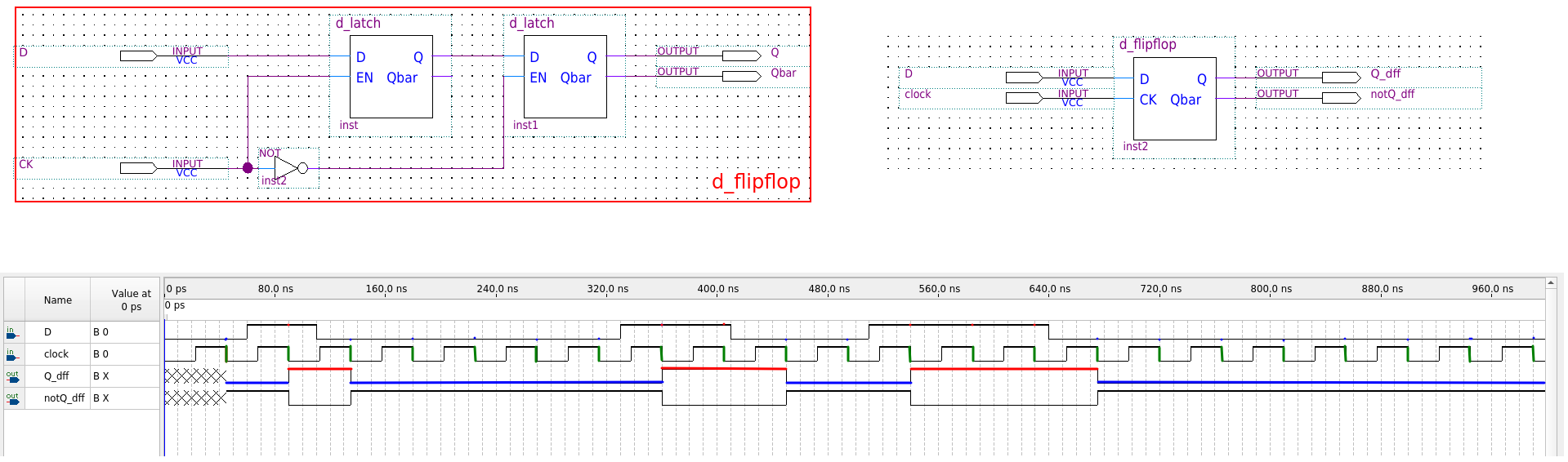

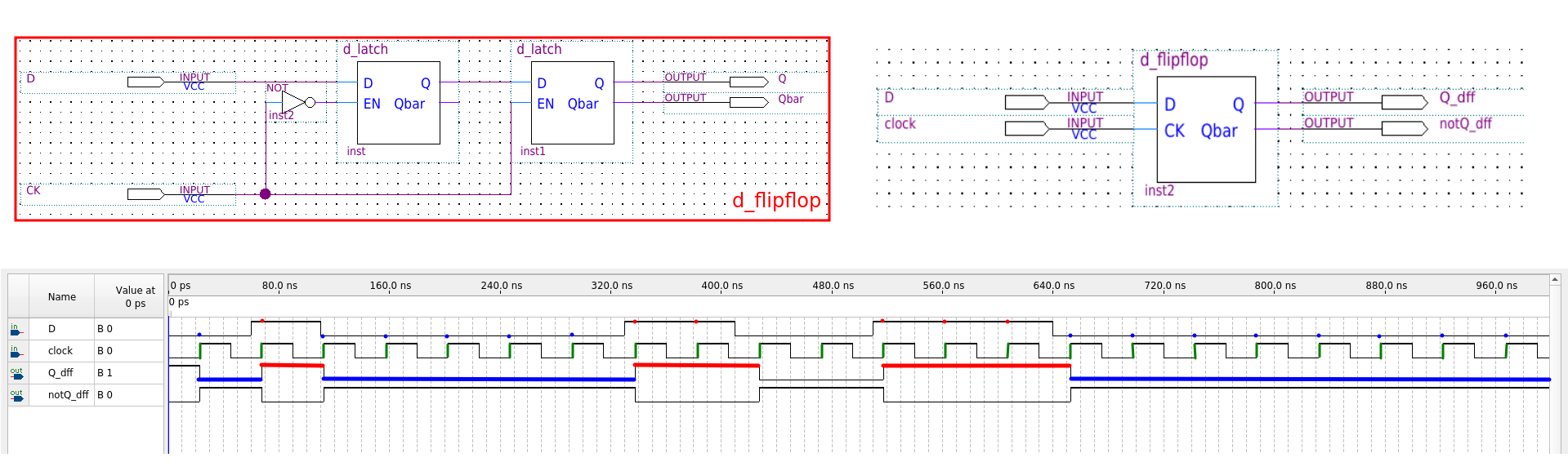

4. O Flip-Flop D

O flip-flop D consolidou-se como a célula de memória fundamental por sua simplicidade e eficácia. Sua operação é regida pela equação característica \(Q_{próximo} = D\).

Características Técnicas:

  • Armazenamento Síncrono: O valor presente em \(D\) no instante exato da borda do clock é transferido para \(Q\) e ali permanece até a próxima borda ativa.
  • Temporização Crítica: Para funcionar corretamente, o dado em \(D\) deve estar estável antes da borda (tempo de setup - \(t_s\)) e permanecer estável por um curto período após a borda (tempo de hold - \(t_h\)).
  • Entradas Assíncronas: Muitos flip-flops D comerciais incluem pinos de PRESET e CLEAR (ou RESET), que forçam a saída para 1 ou 0 imediatamente, independentemente do clock, sendo úteis para inicialização de sistemas.
  • Implementação: Pode ser construído a partir de um flip-flop JK interconectando as entradas \(J\) e \(K\) com um inversor (\(J=D\) e \(K=\bar{D}\)).

Em suma, enquanto o latch básico provê a capacidade de retenção, o flip-flop D adiciona o sincronismo temporal, permitindo que computadores processem milhões de instruções por segundo com a garantia de que os dados só mudem nos momentos exatos permitidos pelo relógio do sistema.

Referências e complementos

  • TOCCI, Ronald J.; WIDMER, Neal S. Sistemas Digitais: Princípios e Aplicações. 8. ed. Pearson, 2015.
  • PALANIAPPAN, Ramaswamy. Digital Systems Design. bookboon.com, 2011.
  • TRINDADE JUNIOR, Rosumiro; JULIÃO, Jodelson Moreira. Circuitos Digitais. Manaus: Centro de Educação Tecnológica do Amazonas (CETAM), 2012.
  • D’AMORE, Roberto. VHDL: Descrição e Síntese de Circuitos Digitais. LTC.
