Lista 2 - Flip-flop D - Form

---

Algumas versões de flip-flop apresentam entradas assíncronas para ligar (preset) e desligar (reset) a saída, independente da entrada e do sinal de sincronismo (clk). Utilizando os arquivos de descrição latch_sr.vhdl, latch_d.vhdl e d_ff.vhdl, apresentados em aula, faça:

1) Modifique o arquivo d_ff.vhdl de modo que a descrição seja equivalente ao flip-flop tipo D apresentado na Figura 1.

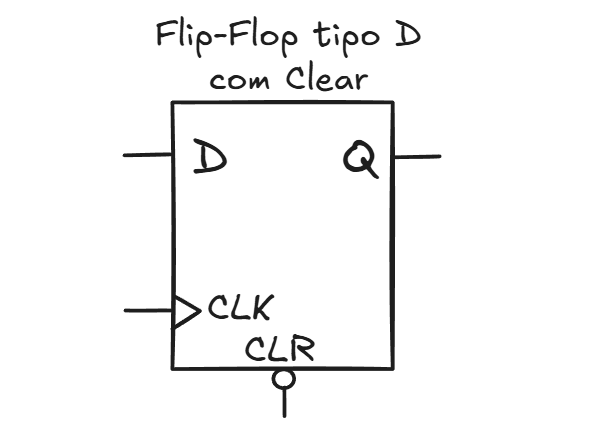

Figura 1: Flip-flop tipo D com Clear
Fonte: Autor

Note que para forçar a saída para zero, o sinal CLR deve estar zerado, pois há uma inversora na entrada do sinal.

---

2) Modifique o arquivo d_ff.vhdl de modo que a descrição seja equivalente ao flip-flop tipo D apresentado na Figura 2.

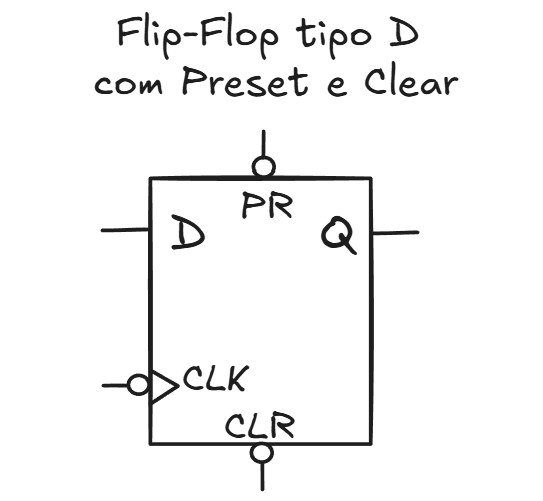

Figura 2: Flip-flop tipo D com Preset e Clear
Fonte: Autor

Note que neste exercício, há inversoras nas entradas de Preset, Clear e Clock.

---
