Lab. 04 - Rede ponto a ponto

lab04

Objetivo

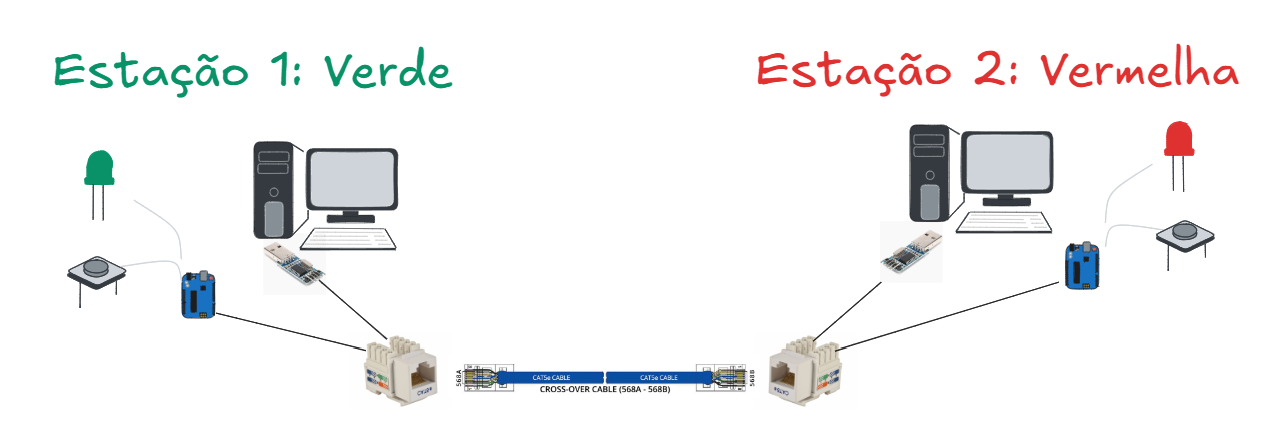

Executar a comunicação de acordo com a arquitetura da ilustração, entre duas estações, de modo que uma estação monitore e comande, respectivamente, a chave e o led, da outra estação.

Desafios:

  1. Definir em conjunto (equipes das duas estações):

    • Um comando para a leitura da chave/contato, representando o sinal digital de entrada;
    • Um comando para o acionamento do led, representando o sinal digital de saída (um comando para ligar e outro para desligar o led);
    • Os parâmetros de comunicação, tais como velocidade de comunicação (baud rate), paridade, stop bits;
    • A pinagem para o cabo de comunicação entre as estações.

  2. Elabore um relatório, por equipe, contendo:

    • Identificação dos integrantes;
    • Estrutura do trabalho (introdução, materiais, desenvolvimento, conclusão);
    • Diagrama simplificado de conexões;
    • Configuração de comunicação;
    • Configuração do cabo de comunicação;
    • Programa executado no Arduino;
    • Tabela de comandos;
    • Captura, via osciloscópio, dos sinais de comando para a leitura da chave e escrita no LED.
    • Competências desenvolvidas;
    • Habilidades trabalhadas;
    • Dificuldades encontradas;
    • Salvar em formato .pdf;
    • Enviar no e-mail: jose.pereira@ifsp.edu.br
    • Data limite para nota completa: 29/09/2025
      • Após esta data: nota = avaliação - 0,1 * dias_em_atraso;
