USART: Universal Asynchronous Receiver/Transmitter
O receptor e transmissor serial síncrono e assíncrono universal (USART) é um dispositivo de comunicação serial altamente flexível.
Possui as seguintes características:
- Operação full duplex (registradores de recepção e transmissão seriais independentes);
- Operação assíncrona ou síncrona;
- Operação síncrona com clock mestre ou escravo;
- Gerador de taxa de transmissão de alta resolução;
- Suporta pacotes seriais com 5, 6, 7, 8 ou 9 bits de dados e 1 ou 2 bits de parada;
- Geração de paridade par ou ímpar e verificação de paridade suportadas por hardware;
- Detecção de estouro de dados;
- Detecção de erro de enquadramento;
- Filtragem de ruído inclui detecção de bit de início falso e filtro passa-baixo digital;
- Três interrupções separadas para TX completo, registro de dados TX vazio e RX completo;
- Modo de comunicação multiprocessador;
- Modo de comunicação assíncrona de dupla velocidade.
Um diagrama de blocos simplificado do transmissor USART é mostrado na Figura 1.
Os registradores de E/S acessíveis pela CPU são mostrados em negrito.
As caixas tracejadas no diagrama de blocos separam as três partes principais do USART (listadas de cima para baixo): gerador de clock, transmissor e receptor.
Os registradores de controle são compartilhados por todas as unidades.
A lógica de geração de clock consiste na lógica de sincronização para a entrada de clock externo usada pela operação escrava síncrona e no gerador de taxa de transmissão. O pino XCKn (clock de transferência) é usado apenas no modo de transferência síncrona.
O transmissor consiste em um único buffer de gravação, um registrador de deslocamento serial, um gerador de paridade e lógica de controle para lidar com diferentes formatos de pacotes seriais. O buffer de gravação permite uma transferência contínua de dados sem qualquer atraso entre os pacotes.
O receptor é a parte mais complexa do módulo USART devido às suas unidades de clock e recuperação de dados. As unidades de recuperação são usadas para recepção assíncrona de dados. Além das unidades de recuperação, o receptor inclui um verificador de paridade, lógica de controle, um registrador de deslocamento e um buffer de recepção de dois níveis (UDRn). O receptor suporta os mesmos formatos de pacote que o transmissor e pode detectar erros de pacote, estouro de dados e erros de paridade.

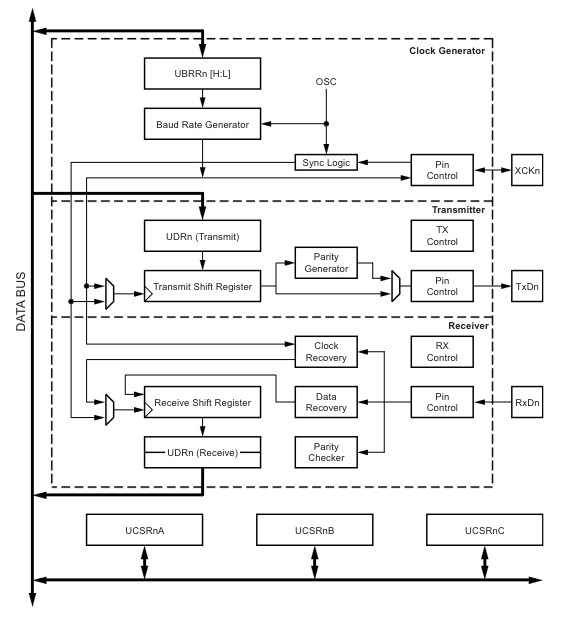

| Figura 1: Diagrama de Blocos - USART |
|---|
 |
| Fonte: Datasheet p. 144 |
A Geração de Clock
A lógica de geração de clock, Figura 2, ilustra a geração do clock base para o transmissor e o receptor.
O USART suporta quatro modos de operação de clock: modo assíncrono normal, modo assíncrono de velocidade dupla, modo síncrono mestre e modo síncrono escravo.
O bit UMSELn no registrador de controle e status C do USART (UCSRnC) seleciona entre operação assíncrona e síncrona.
A velocidade dupla (somente modo assíncrono) é controlada pelo U2Xn encontrado no registrador UCSRnA.
Ao usar o modo síncrono (UMSELn = 1), o registrador de direção de dados para o pino XCKn (DDR_XCKn) controla se a fonte de clock é interna (modo mestre) ou externa (modo escravo).
O pino XCKn só fica ativo ao usar o modo síncrono.

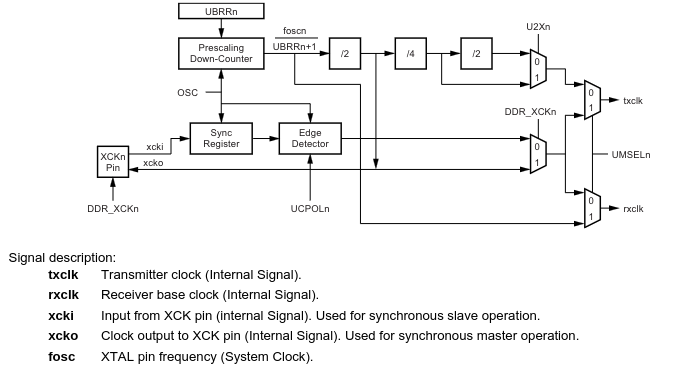

| Figura 2: Diagrama de Blocos - Lógica de geração de clock |
|---|
 |
| Fonte: Datasheet p. 145 |
O registrador de taxa de transmissão USART (UBRRn) e o contador regressivo conectado a ele funcionam como um pré-escalador programável ou gerador de taxa de transmissão. O contador regressivo, operando no clock do sistema (\(f_{osc}\)), é carregado com o valor UBRRn cada vez que o contador chega a zero ou quando o registrador UBRRnL é gravado. Um clock é gerado cada vez que o contador chega a zero.
Este clock é a saída de clock do gerador de taxa de transmissão: \(\frac{f_{osc}}{UBRRn + 1}\).
O transmissor divide a saída de clock do gerador de taxa de transmissão por 2, 8 ou 16, dependendo do modo. A saída do gerador de taxa de transmissão é utilizada diretamente pelas unidades de relógio e recuperação de dados do receptor. No entanto, as unidades de recuperação utilizam uma máquina de estados que utiliza 2, 8 ou 16 estados, dependendo do modo definido pelo estado dos bits UMSELn, U2Xn e DDR_XCKn.

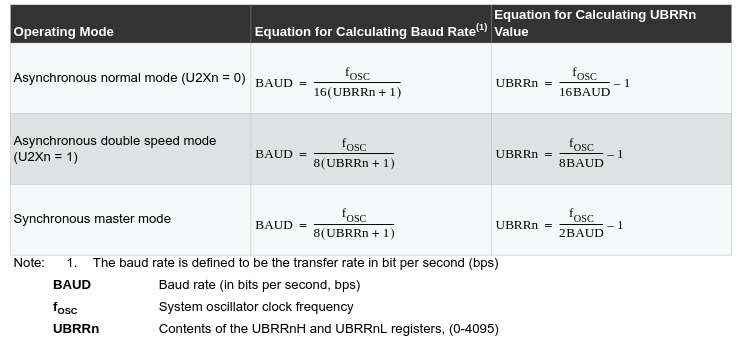

| Figura 3: Cálculo da taxa de transmissão (Baud Rate [bps]) |
|---|
 |
| Fonte: Datasheet p. 146 |
Quadro ou Pacote de dados (data frame)
Um frame serial é definido como um dcaractere de bits de dados com bits de sincronização (bits de início e parada) e, opcionalmente, um bit de paridade para verificação de erros. O USART aceita todas as 30 combinações dos seguintes formatos de quadro válidos:
- 1 bit de início
- 5, 6, 7, 8 ou 9 bits de dados
- bit de paridade sem paridade, par ou ímpar
- 1 ou 2 bits de parada
Um frame começa com o bit de início seguido pelo bit de dados menos significativo. Em seguida, os próximos bits de dados, até um total de nove, são sucessivos, terminando com o bit mais significativo. Se habilitado, o bit de paridade é inserido após os bits de dados, antes dos bits de parada.
Quando um frame completo é transmitido, ele pode ser seguido diretamente por um novo quadro, ou a linha de comunicação pode ser definida para um estado ocioso (alto). A Figura 4 ilustra as combinações possíveis dos formatos de frame. Os bits entre colchetes são opcionais.

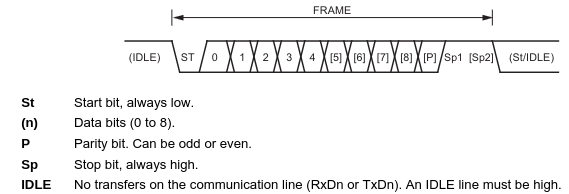

| Figura 4: Formatos de frame |
|---|
 |
| Fonte: Datasheet p. 147 |
Registradores do USART

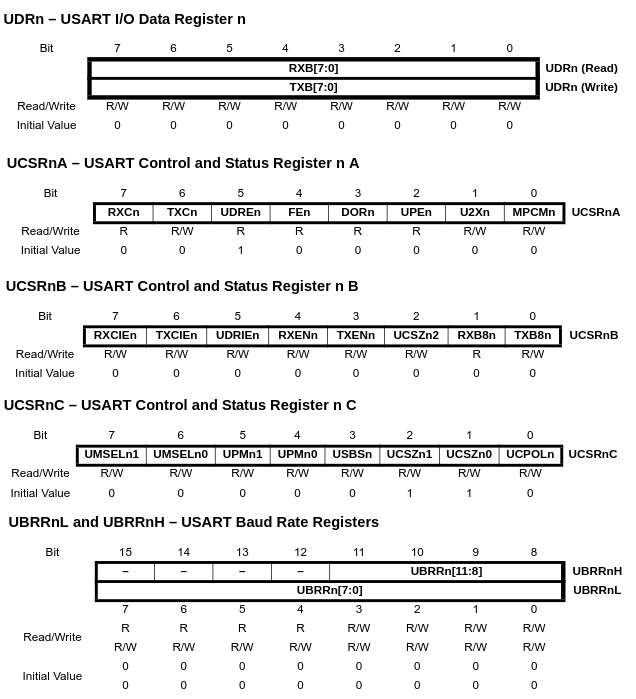

| Figura 5: Registradores do USART |
|---|
 |
| Fonte: Datasheet p. 159-162 |

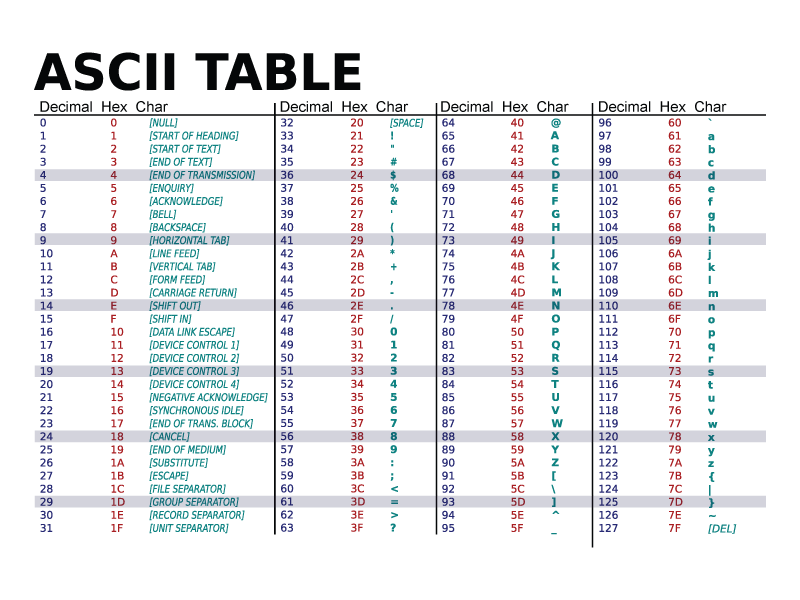

Código fonte de exemplo
#include <avr/io.h>
#include "delay.h"
#include "usart.h"
int main(void)
{
uart_init(9600, 8, 'n', 1);
while( 1 )
{
uart_tx("IFSP Salto", 10);
DELAY(1000);
}
return( 0 );
}
#include <xc.h>
#include <avr/io.h>
#include <avr/interrupt.h>
#include "usart.h"
#include "delay.h"
volatile unsigned char rx_var = 0;
unsigned char tx_count = 0;
unsigned char * tx_ptr;
void uart_tx( unsigned char * ptr, unsigned char n )
{
tx_ptr = ptr;
tx_count = n;
if( n )
{
UDR0 = *tx_ptr;
--tx_count;
}
}
ISR(USART_TX_vect)
{
if( tx_count )
{
UDR0 = *++tx_ptr;
--tx_count;
}
}
ISR(USART_RX_vect)
{
rx_var = UDR0;
}
unsigned char uart_rx( void )
{
return( rx_var );
}
//
// USART: Universal Synchronous Asynchronous Receiver/Transmitter
// Configuration
//
typedef struct
{
unsigned char MPCMn:1; // (R/W) Multi-processor Communication Mode
unsigned char U2Xn:1; // (R/W) Double the USART Transmission Speed
unsigned char UPEn:1; // (R ) USART Parity Error
unsigned char DORn:1; // (R ) Data OverRun
unsigned char FEn:1; // (R ) Frame Error
unsigned char UDREn:1; // (R ) USART Data Register Empty
unsigned char TXCn:1; // (R/W) USART Transmit Complete
unsigned char RXCn:1; // (R ) USART Receive Complete
} UCSRnA_T; // 0x20 Initial Value
typedef struct
{
unsigned char TXB8n:1; // (R/W) Transmit Data Bit 8 n
unsigned char RXB8n:1; // (R ) Receive Data Bit 8 n
unsigned char UCSZn2:1; // (R/W) Character Size n
unsigned char TXENn:1; // (R/W) Transmitter Enable n
unsigned char RXENn:1; // (R/W) Receiver Enable n
unsigned char UDRIEn:1; // (R/W) USART Data Register Empty Interrupt Enable n
unsigned char TXCIEn:1; // (R/W) TX Complete Interrupt Enable n
unsigned char RXCIEn:1; // (R/W) RX Complete Interrupt Enable n
} UCSRnB_T; // 0x00 Initial Value
typedef union
{
struct
{
unsigned char UCPOLn:1; // (R/W) Clock Polarity
unsigned char UCSZn:2; // (R/W) Character Size
unsigned char USBSn:1; // (R/W) Stop Bit Select
unsigned char UPMn: 2; // (R/W) Parity Mode
unsigned char UMSEL:2; // (R/W) USART Mode Select
} bits; // 0x06 Initial Value
unsigned char byte;
} UCSRnC_U;
#define UART_INIT_ERROR_BAUDRATE 0x01
#define UART_INIT_ERROR_NBITS 0x02
#define UART_INIT_ERROR_PARITY 0x04
#define UART_INIT_ERROR_STOPBITS 0x08
unsigned char uart_init( unsigned long baudrate, char nbits, char parity, char stopbits )
{
UCSRnC_U UCSRnC;
unsigned char erro = 0;
UCSRnC.bits.UMSEL = 0; // 0: async; 1: sync; 2: Reserved; 3: Master SPI
UCSRnC.bits.UCPOLn = 0; // Write this bit to zero when asynchronous mode is used. (pág. 162 datasheet)
switch( nbits )
{
case 5: UCSRnC.bits.UCSZn = 0; break;
case 6: UCSRnC.bits.UCSZn = 1; break;
case 7: UCSRnC.bits.UCSZn = 2; break;
case 8: UCSRnC.bits.UCSZn = 3; break;
case 9: UCSRnC.bits.UCSZn = 3; break;
default: erro |= UART_INIT_ERROR_NBITS; break;
}
switch( parity )
{
case 'N':
case 'n':
UCSRnC.bits.UPMn = 0; break;
case 'E':
case 'e':
UCSRnC.bits.UPMn = 2; break;
case 'O':
case 'o':
UCSRnC.bits.UPMn = 3; break;
default: erro |= UART_INIT_ERROR_PARITY; break;
}
switch( stopbits )
{
case 1: UCSRnC.bits.USBSn = 0; break;
case 2: UCSRnC.bits.USBSn = 1; break;
default: erro |= UART_INIT_ERROR_STOPBITS; break;
}
cli();
UBRR0 = ((F_CPU>>4)/(baudrate))-1;
UCSR0B = (1<<RXCIE0)|(1<<TXCIE0)|(1<<RXEN0)|(1<<TXEN0);
UCSR0C = UCSRnC.byte;
sei();
}
#ifndef USART_H
#define USART_H
unsigned char uart_init( unsigned long baudrate, char nbits, char parity, char stopbits );
unsigned char uart_rx( void );
void uart_tx( unsigned char * ptr, unsigned char n );
#endif
#ifndef DELAY_H
#define DELAY_H
#define F_CPU 16000000
#include <util/delay.h>
#define DELAY( t ) _delay_ms( t )
#endif
