Display de Cristal Líquido - LCD HD44780

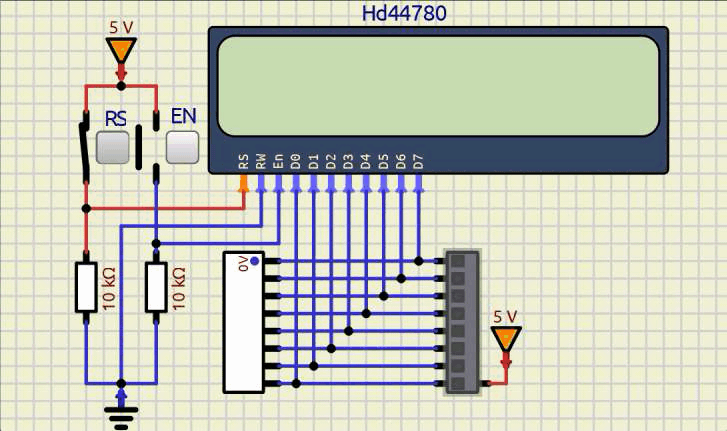

Figura 1: Simulação de acionamento manual e inserção de caracteres
Fonte: Autor (SimulIDE-1.1.0-SR1)

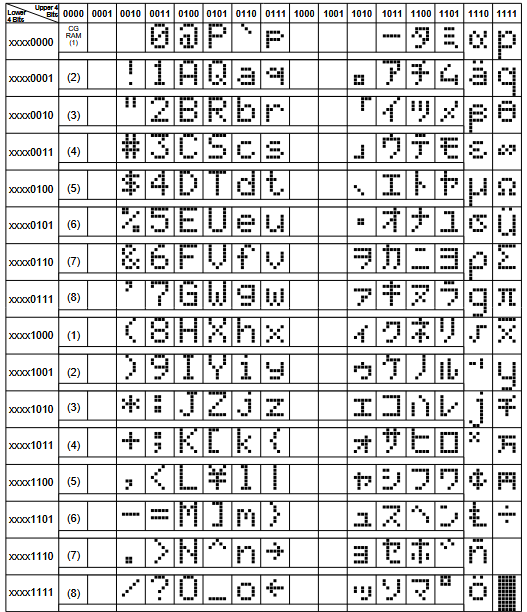

Figura 2: Mapa de caracteres
Fonte: Sparkfun - Hitachi

Definicao de Comandos ao LCD

#define LCD_CLEAR_DISPLAY           0x01

#define LCD_RETURN_HOME             0x02

#define LCD_ENTRY_MODE_SET          0x04
#define LCD_EMS_CURSOR_RIGHT        0x02
#define LCD_EMS_CURSOR_LEFT         0x00
#define LCD_EMS_SHIFT_DISPLAY       0x01

#define LCD_DISPLAY_CONTROL         0x08
#define LCD_DC_DISPLAY_ON           0x04
#define LCD_DC_DISPLAY_OFF          0x00
#define LCD_DC_CURSOR_ON            0x02
#define LCD_DC_CURSOR_OFF           0x00
#define LCD_DC_BLINK_ON             0x01
#define LCD_DC_BLINK_OFF            0x00

#define LCD_CURSOR_SHIFT            0x10
#define LCD_CS_LEFT                 0x00
#define LCD_CS_RIGHT                0x04

#define LCD_DISPLAY_SHIFT           0x10
#define LCD_DS_LEFT                 0x08
#define LCD_DS_RIGHt                0x0C

#define LCD_FUNCTION_SET            0x20
#define LCD_FS_DATA_LENGTH_8        0x10
#define LCD_FS_DATA_LENGTH_4        0x00
#define LCD_FS_LINE_NUMBER_1        0x00
#define LCD_FS_LINE_NUMBER_2        0x08
#define LCD_FS_DOTS_FORMAT_5x8      0x00
#define LCD_FS_DOTS_FORMAT_5x11     0x04

#define LCD_SET_CGRAM_ADDRS( adrs ) (0x40+(adrs & 0x3F))

#define LCD_SET_DDRAM_ADDRS( adrs ) (0x80+(adrs & 0x7F))
#define LCD_ADDR_LINE_0             0x00
#define LCD_ADDR_LINE_1             0x40

Atividade desafio

Elabore funções em linguagem C de acordo com os protótipos listados abaixo, de modo a controlar o LCD conforme orientação do professor.

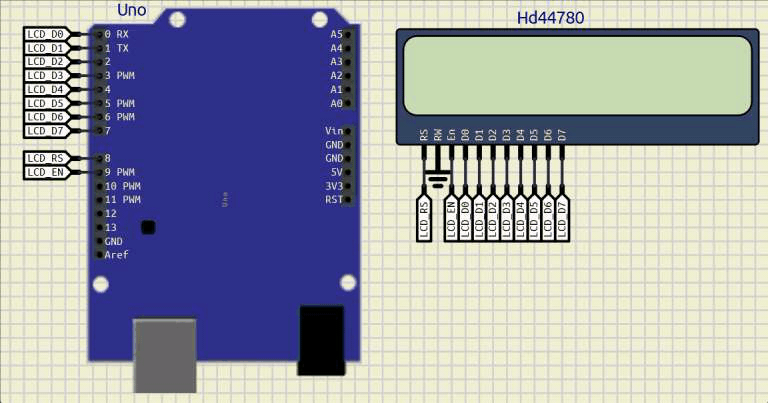

Figura 3: Simulação de LCD acionado pelo Arduino Uno
Fonte: Autor

lcd.h

#ifndef LCD_H
#define LCD_H

// Inicializa os pinos conectados ao display
void lcd_init( void );

// Escreve um comando no display (Instruction Register)
void lcd_instReg( unsigned char i );

// Escreve um dado no display (Data Register))
void lcd_dataReg( unsigned char d );

// Posicionar o cursor na coordenada: linha e coluna
void lcd_lincol( unsigned char lin, unsigned char col);

// Apaga todos os caracteres no display
void lcd_clr( void );

// Escreve uma string no display
void lcd( unsigned char lin, unsigned char col, const char * str );

#endif

main.c

#define F_CPU   16000000L
#include <util/delay.h>
#include "lcd.h"

void main(void)
{
    long t = 0;
    lcd_init();
    while( 1 )
    {
        switch( t )
        {
            case 0:         lcd_clr();                      break;
            case 1000:      lcd(0,0,"    HD44780    ");     break;
            case 3000:      lcd(0,0," LCD 16x2 MMR  ");     break;
            case 6000:      lcd(0,0,"  IFSP Salto   ");     break;
            case 20000:     t = 0;                          break;
        }
        _delay_ms(1);
        ++t;
    }
}
