SemaforoTemporizado

Situação de Aprendizagem

1. Objetivo: Semáforo com temporizador

Desenvolver uma aplicação, programa, para um ser executado na simulação de controle de tráfego (semáforo), a ser instalado em um cruzamento de pedestre.

Figura 1a: Exemplo de cruzamento de pedestres Figura 1b: Semáforo para veículos
semaforo_pedestre semaforo
Fonte: freepik

2. Requisitos da solução

  1. Interface
    1. Semáforo de veículos (Vm, Am, Vd);
    2. Semáforo de pedestres (Vd, Vm);
    3. Botão pulsador para pedestres;
    4. Display de temporização decrescente;
  2. Comportamento
    • Intervalo de tempo para o Semáforo de Veículos(sv):
      • Verde: 42s
      • Amarelo: 3s
      • Vermelho: 15s
    • Semáforo de Pedestre(sp) sincronizado com o de veículos:
      • Verde (sv) : Vermelho (sp)
      • Amarelo (sv) : Vermelho (sp)
      • Vermelho (sv) : Verde (sp)
      • Piscar Vermelho (sp) 3x antes de mudar em definitivo.
    • Botão pulsador para antecipar liberação de passagem dos pedestres:
      • Se faltar mais do que 10s para o acionamento da cor amarela, reduzir para 10s.
      • Se faltar menos do que 10s para o acionamento da cor amarela, manter o tempo restante.
    • O display de temporização deve exibir a contagem decrescente com o tempo restante para atravessia do pedestre, ou o tempo restante da cor vermelha no semáforo dos veículos.
      • Em qualquer outra situação, o display não deve mostrar contagem, apenas uma indicação de que está funcionando, não podendo ficar totalmente apagado.
  3. Estrutra (Hardware): Circuito eletrônico
    • Potência por sinaleiro: 7W
    • Tensão de operação: 24V

3. Planejamento da solução

  1. Planejamento do produto final

    1. Projeto em plataforma de versionamento;
    2. Código fonte;
    3. Simulação;
    4. Protótipo (opcional);
    5. Circuito eletrônico (opcional).

  2. Planejamento das ferramentas e materiais

  3. Planejamento do processo

    1. Criar o projeto na plataforma de versionamento;
    2. Definir mapa de entradas e saídas;

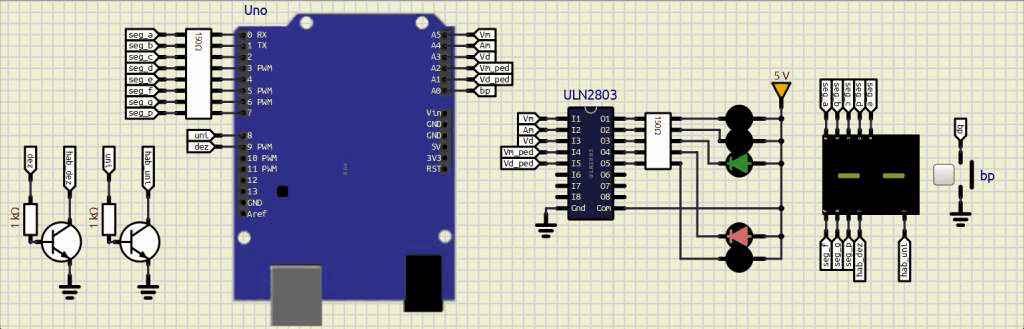

    3. Construir o circuito no simulador;
    4. Criar projeto de validação do circuito no simulador;
    5. Criar programa(firmware) da aplicação;
    6. Montar circuito em matriz de contatos;
    7. Testar programa(firmware) na montagem do protótipo;
    8. Registrar resultado da atividade.

4. Solução

Bom trabalho!
