2 Displays 7-segmentos
Raramente um único display de 7 segmentos é suficiente para exibir o valor de alguma grandeza. Assim faz-se necessária a ligação de ao menos outro dígito. Para acionar este outro dígito pode-se utilizar outro PORT de 8 pinos do uC. A quantidade de pinos utilizados para o display começa a ficar inviável ao aumentar a quantidade de dígitos. Para viabilizar a utilização de vários dígitos, é utilizada uma técnica chamada multiplexação.
Objetivo
Acionar dois displays de 7 segmentos de forma multiplexada para exibir uma contagem de 0 a 99.

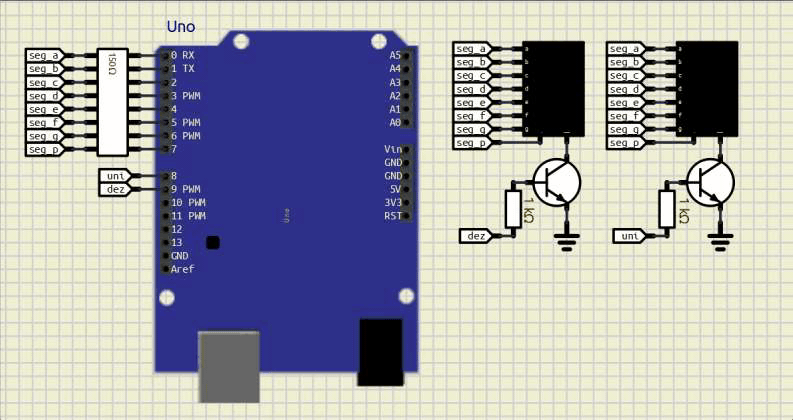

| Figura 1: Contagem com 2 dígitos |
|---|
 |
| Fonte: Autor |
Mapa de entradas e saídas
| Função | Dispositivo | Descrição | Pino (Arduino Uno) |
Pino (ATmega328P) |
PORT |
|---|---|---|---|---|---|
| Saída | Diplay 7 segmentos | Segmento a | 0 | 2 | PD0 |
| Saída | Diplay 7 segmentos | Segmento b | 1 | 3 | PD1 |
| Saída | Diplay 7 segmentos | Segmento c | 2 | 4 | PD2 |
| Saída | Diplay 7 segmentos | Segmento d | 3 | 5 | PD3 |
| Saída | Diplay 7 segmentos | Segmento e | 4 | 6 | PD4 |
| Saída | Diplay 7 segmentos | Segmento f | 5 | 11 | PD5 |
| Saída | Diplay 7 segmentos | Segmento g | 6 | 12 | PD6 |
| Saída | Diplay 7 segmentos | Segmento p | 7 | 13 | PD7 |
| Saída | Diplay 7 segmentos | Sel. Unidade | 8 | 14 | PB0 |
| Saída | Diplay 7 segmentos | Sel. Dezena | 9 | 15 | PB1 |
