Display 7-segmentos

Objetivo

Acionar um display de 7 segmentos para exibir os 16 dígitos hexadecimais: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E e F.

O display

O display de 7 segmentos basicamente é um conjunto de LEDs dispostos de forma a cada um deles iluminar um segmento no encapsulamento. Existem vários modelos para diferentes necessidades, mas aqui usamos o mais comum.

O display possui, além dos sete segmentos, um ponto, que pode ser utilizado para sinalizar um ponto decimal (vírgula) ao associar vários displays. Nesse projeto o ponto não será utilzado.

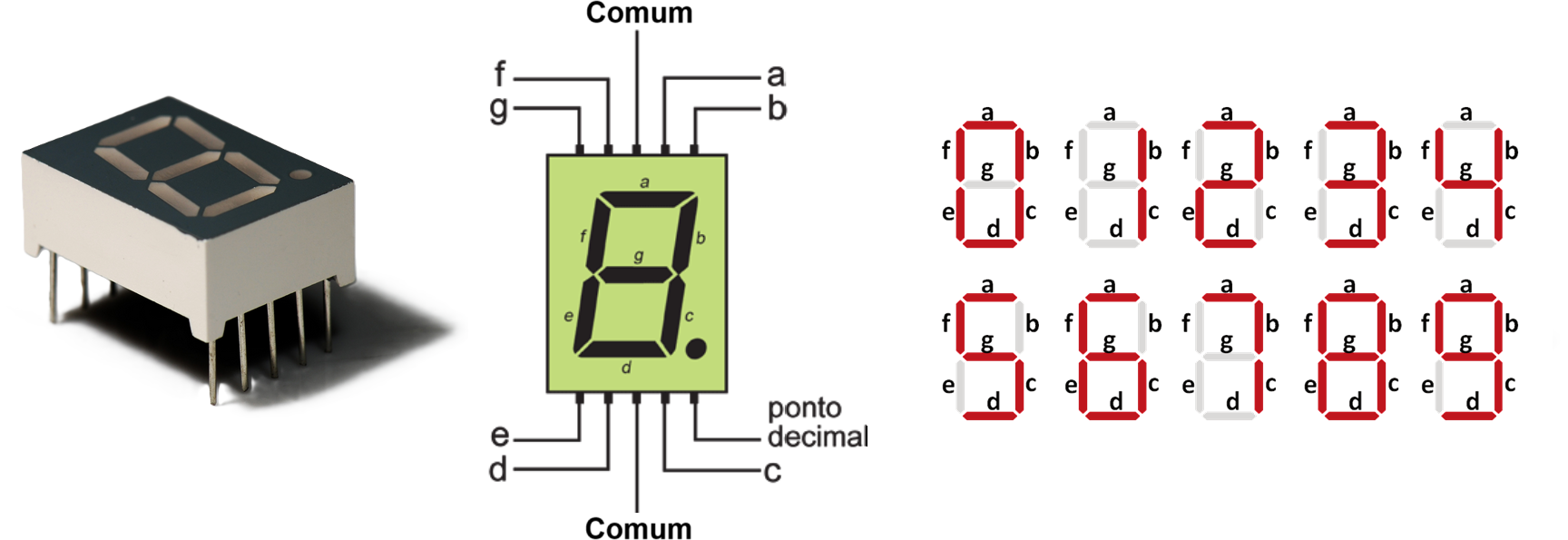

Existem dois modelos de display, Anodo comum e Catodo comum, que se referem aos terminais dos LEDs conectados em comum, conforme exemplo da Figura 1.

Figura 1: Segmentos do display
display7seg
Fonte: Autor

Cada segmento recebe uma identificação em letra minúscula de a a g e o p. O display possui um terminal para cada segmento do display.

Note que cada segmento, composto por um LED, necessita de um resistor para limitar a corrente que percorre ele. Como cada pino do uC fornece uma tensão de 5V para acionar o segmento. A queda de tensão no LED é de 2V, aproximadamente. Pode-se assim calcular o valor do resistor limitador de corrente:

\[ R = \frac{V_{pino} - V_{LED}}{I_{LED}} = \frac{5-2}{0,02} = 150\Omega \]

O display aqui utilizado é do tipo catodo comum, assim basta acionar os pinos que correspondam aos segmentos a serem acionados para formar o dígito que se deseja exibir.

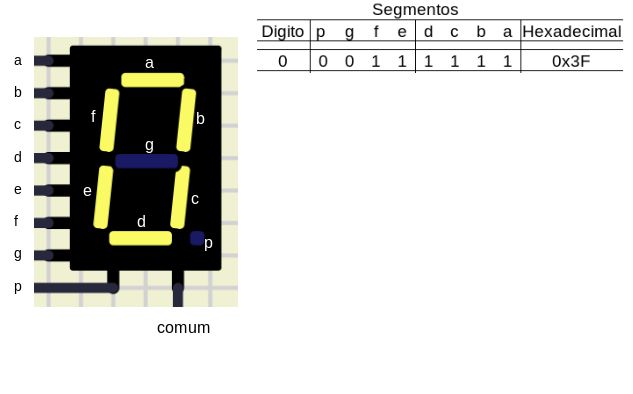

Para mostrar o dígito 0(zero), aciona-se os segmento a, b, c, d, e, f conforme mostrado na Figura 2.

Figura 2: Código de formação do digito 0 (Zero)
digito0
Fonte: Autor

É importante notar a sequência de pinos do display e do PORT utilizado, pois uma alteração de ordem muda o que é exibido no display.

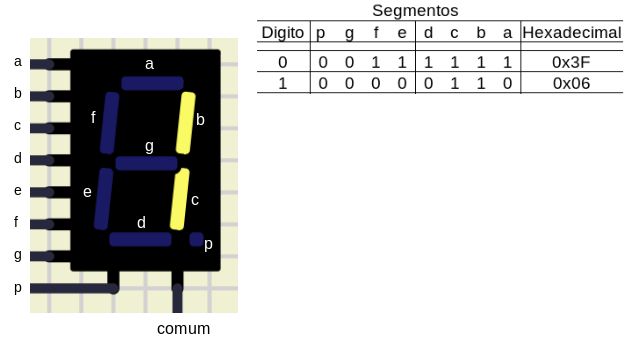

Para o dígito 1(um), Figura 3, é necessário ligar apenas os segmentos b e c, mantendo os demais desligados.

Figura 3: Código de formação do digito 1 (Um)
digito1
Fonte: Autor

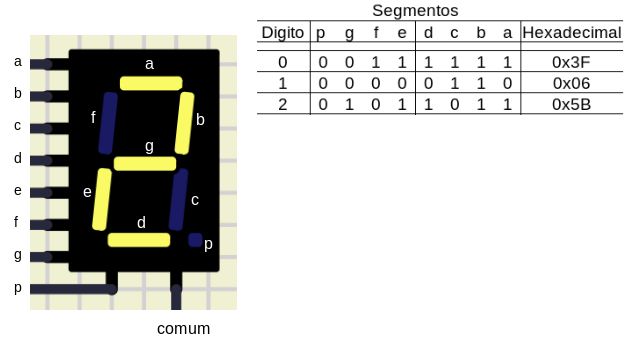

Para o dígito 2(dois), Figura 4, é mais fácil perceber os dígitos desligados, pois estão em menor quantidade, sendo o c e o f desligados e os demais ligados (exceto o ponto como já foi citado).

Figura 4: Código de formação do digito 2 (Dois)
digito2
Fonte: Autor

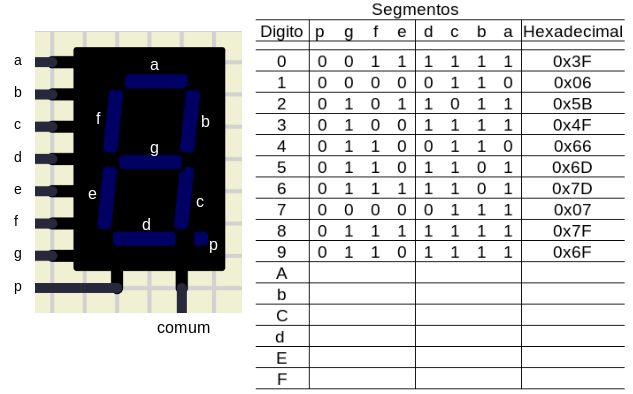

A Figura 6 mostra uma tabela com todas as combinações para os dígitos decimais e seus valores correspondentes em hexadecimal. Ao atribuir ao PORT um dos valores em hexadecimal da tabela, o digito correspondente deve ser mostrado no display.

Figura 5: Código de formação do dígitos 0 a 9
digitos
Fonte: Autor

Estão faltando os dados dos dígitos que completam o conjunto hexadecimal, que podem te servir como exercícios.

Bom trabalho!

Mapa de entradas e saídas

Função Dispositivo Descrição Pino
(Arduino Uno)		 Pino
(ATmega328P)		 PORT
Saída Diplay 7 segmentos Segmento a 0 2 PD0
Saída Diplay 7 segmentos Segmento b 1 3 PD1
Saída Diplay 7 segmentos Segmento c 2 4 PD2
Saída Diplay 7 segmentos Segmento d 3 5 PD3
Saída Diplay 7 segmentos Segmento e 4 6 PD4
Saída Diplay 7 segmentos Segmento f 5 11 PD5
Saída Diplay 7 segmentos Segmento g 6 12 PD6
Saída Diplay 7 segmentos Segmento p 7 13 PD7

Circuito de Simulação

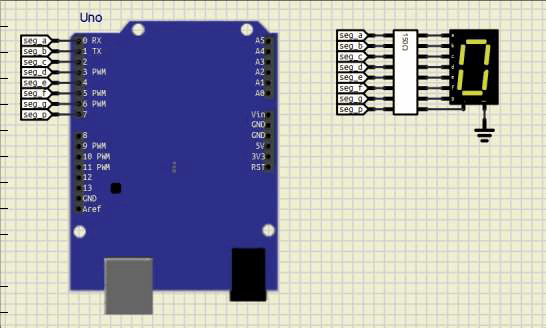

Figura 6: Montagem do circuito de contagem com display de 7 segmentos
digitos
Fonte: Autor

Código

#define F_CPU   16000000
#include <util/delay.h>
#include <avr/io.h>

char digitos7seg[16] = {    0x3F, 0x06, 0x5B, 0x4F,
                            0x66, 0x6D, 0x7D, 0x07,
                            0x7F, 0x6F, 0x77, 0x7C,
                            0x39, 0x5E, 0x79, 0x71  };

void disp7seg_init( void )
{
    DDRD  = 0xFF;
    PORTD = 0x00;
}

void disp7seg( unsigned char d )
{
    PORTD = digitos7seg[d];
}

int main(void)
{
    char i = 0;
    disp7seg_init();
    while( 1 )
    {
        disp7seg( i );
        _delay_ms(500);

        // Incremento limitado: 0..15
        ++i;
        if( i >= 16 )
            i = 0;
    }
}

Há outras formas de realizar o incremento de forma limitada e retornar ao zero, reiniciando a contagem.

Uma dessas formas é utilizando o operador ternário.

Incremento limitado: 0..15
        i = (i>=16) ? 0: (i+1);
Outra forma de realizar um incremento limitado é utilizando o operador mod que em linguagem C é o símbolo: %.

O operador % produz o resto da divisão.

Incremento limitado: 0..15
        i = ++i % 16;

Problema de memória

Dado o trecho de código destacado, o que acontece se a função for executada da seguinte forma: disp7seg(16);?

char digitos7seg[16] = {    0x3F, 0x06, 0x5B, 0x4F,
                            0x66, 0x6D, 0x7D, 0x07,
                            0x7F, 0x6F, 0x77, 0x7C,
                            0x39, 0x5E, 0x79, 0x71  };

void disp7seg( unsigned char d )
{
    PORTD = digitos7seg[d];
}
