Situação de Aprendizagem

1. Objetivo: Partida Estrela-Triângulo

Desenvolver uma aplicação, projeto eletrônico e programa, para um dispositivo de comando para partida Estrela-Triângulo.

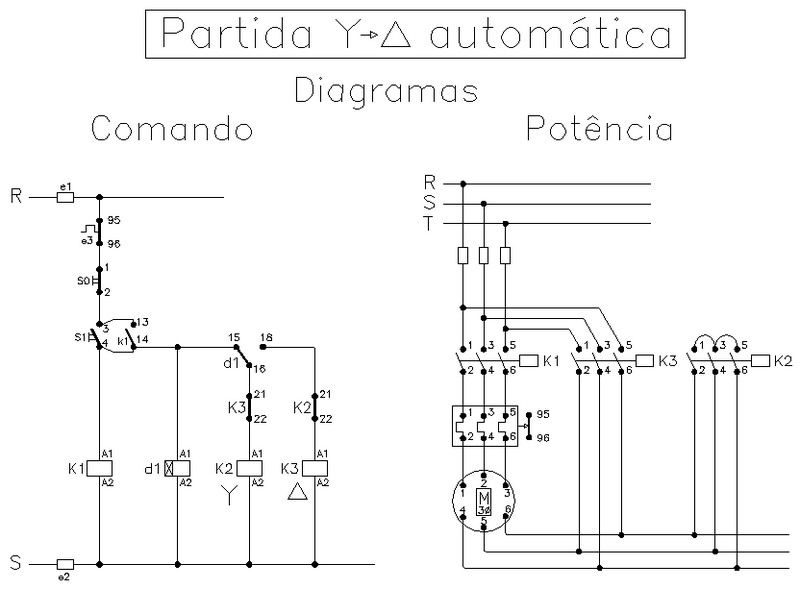

Figura 1: Diagramas de comando e potência da partida Estrela-Triângulo
Fonte: Wikipedia

2. - Requisitos da solução

1. Interface
   1. Botão de partida: S1;
   2. Botão de parada: S0;
   3. Contatores de acionamento do motor: K1, K2 e K3.
2. Comportamento
   • Ao pressionar S1
     • Ligar K1, K2 (fechamento estrela);
     • Temporizar 5 segundos
     • Desligar K2 e ligar K3 (fechamento triângulo).
   • Ao pressionar S0, em qualquer momento:
     • Desligar todos os contatores.
3. Estrutura (Hardware): Circuito eletrônico
   • Acionamento via Relé ou transistor;
   • Tensão operação: 24V, 12V ou 5V.

3. Planejamento da solução

1. Planejamento do produto final

   1. Projeto em plataforma de versionamento;
   2. Código fonte;
   3. Simulação;
   4. Protótipo (opcional);
   5. Circuito eletrônico (opcional).

2. Planejamento das ferramentas e materiais

3. Planejamento do processo

   1. Criar o projeto na plataforma de versionamento;
   2. Definir mapa de entradas e saídas;
   3. Construir o circuito no simulador;
   4. Criar projeto de validação do circuito no simulador;
   5. Criar programa(firmware) da aplicação;
   6. Montar circuito em matriz de contatos;
   7. Testar programa(firmware) na montagem do protótipo;
   8. Registrar resultado da atividade.

4. Solução

Bom trabalho!
