atmega328

Situação de Aprendizagem

1. Objetivo: Sinalizador de garagem

Desenvolver uma aplicação, projeto eletrônico e programa, para um dispositivo de sinalização de segurança para saída de veículos em garagem.

SinalizadorGaragem

2. Requisitos da solução

Intervalo de alternância entre luzes: 1s;
Luzes piscando enquanto o portão estiver aberto.

3. Planejamento da solução

Planejamento do produto final
1. Arquivo de simulação;
2. Imagem de circuito de simulação como ilustração;
3. Montagem de protótipo funcional em matriz de contatos.
Planejamento das ferramentas e materiais
- Ferramentas:
  - Simulador: SimulIDE (v1.1.0 Stable Version)
  - Compilador: XC8
  - Gravador: AVRDUDESS
  - Editor de código: Notepad++
  - Construtor do projeto: Makefile
  - Versionamento: git
- Materiais:
  - 01 - Arduino Uno + Cabo de conexão;
  - 01 - Matriz de contatos (Protoboard);
  - 02 - LEDs (Vermelho e Amarelo);
  - 02 - Resistores para os LEDs;
  - 01 - Botão ou chave de seleção;
  - 01 - Resistor de pull-up.
Planejamento do processo
1. Criar o projeto na plataforma de versionamento;
2. Definir mapa de entradas e saídas;
3. Construir o circuito no simulador;
4. Criar projeto de validação do circuito no simulador;
5. Criar programa(firmware) da aplicação;
6. Montar circuito em matriz de contatos;
7. Testar programa(firmware) na montagem do protótipo;
8. Registrar resultado da atividade.

4. Solução

Produto ou processo que atinge o objetivo proposto, através da execução do seu planejamento e satisfação dos seus requisitos.

Na etapa inicial da solução, crie um projeto em uma plataforma de versionamento, seja ela codeberg, gitlab, github ou qualquer outra plataforma de sua preferência.

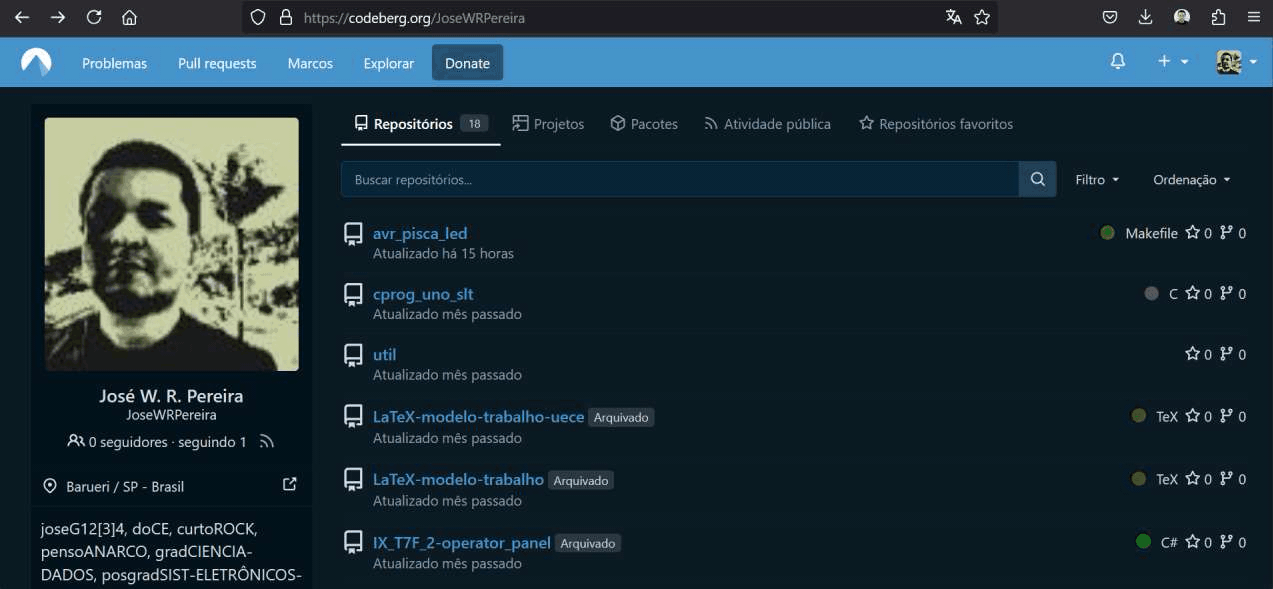

4.1. Criando um projeto de versionamento no codeberg

criandoProjeto

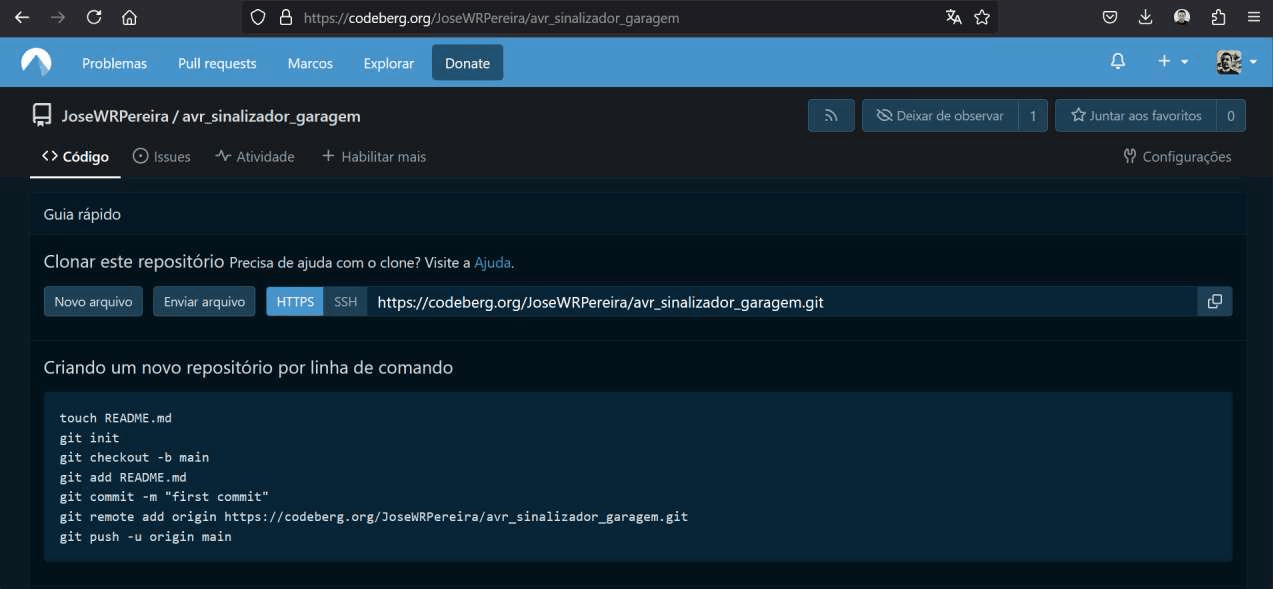

Após criar o projeto, faça o download para um repositório local, que servirá para alocar e armazenar a simulação e o firmware durante o desenvolvimento.

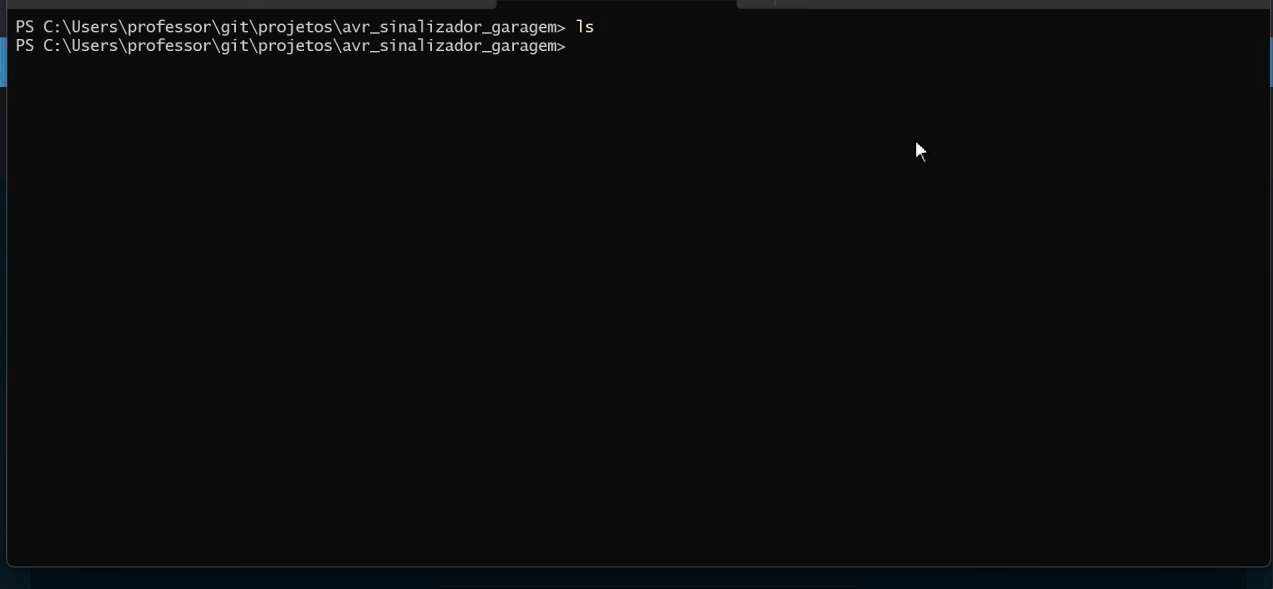

4.2. Download do projeto criado em repositório local

gitclone

Crie um projeto no simulIDE, e salve-o em um diretório sim dentro do diretório do projeto.

Em seguida, adicione-o ao stage e realize o commit da nova mudança, seguindo com o push para o repositório remoto.

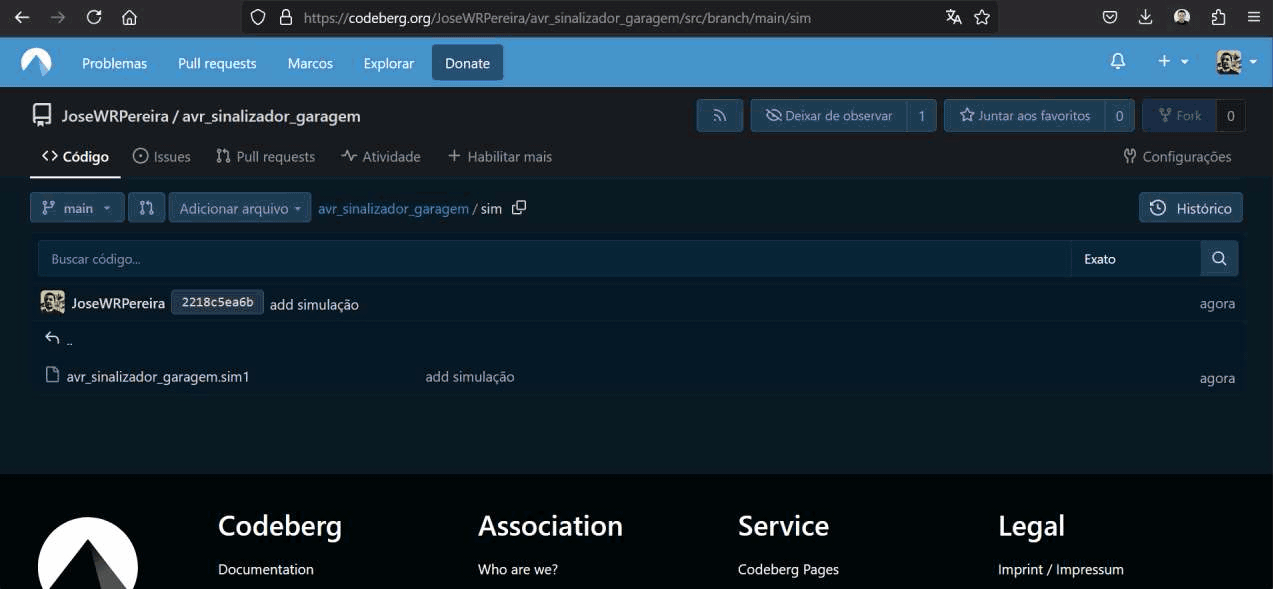

4.3. Criando simulação e incluindo no repositório

sim

4.4. Definindo mapa de entradas e saídas

Função	Dispositivo	Descrição	Pino (Arduino Uno)	Pino (ATmega328P)	PORT
Entrada	Fim-de-curso	Acionado quando o portão estiver aberto	8	14	PB0
Saída	LED	Sinaleiro Amarelo	12	18	PB4
Saída	LED	Sinaleiro Vermelho	13	19	PB5

4.5. Construindo o circuito no simulador

circuito

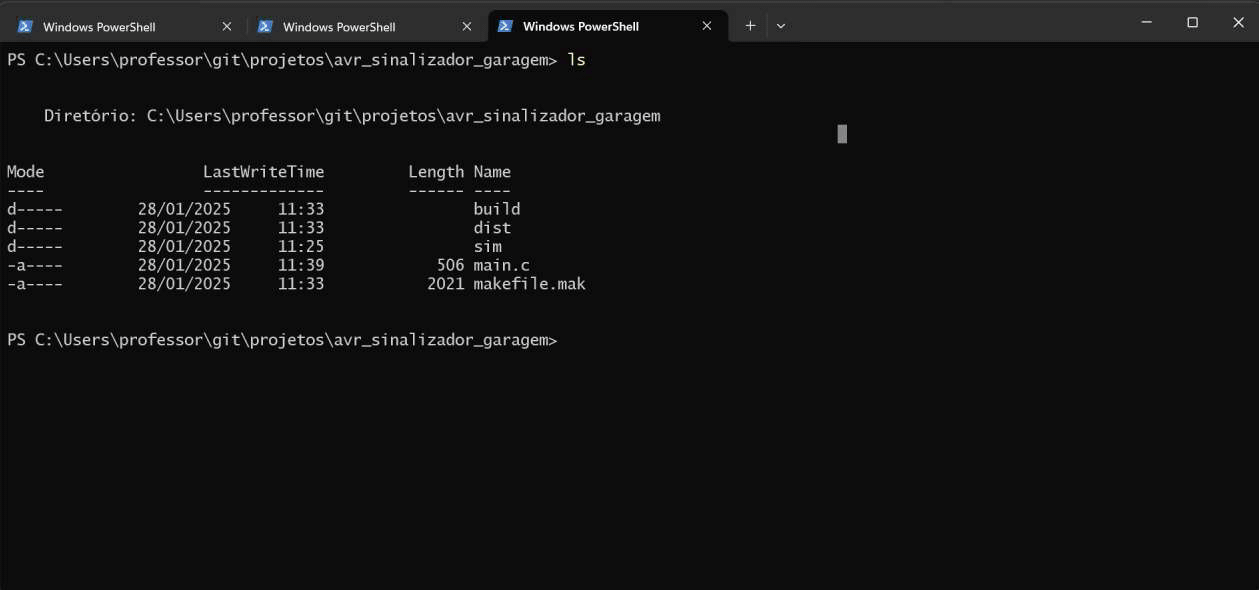

Copie os arquivos main.c e makefile.mak de um projeto já existente (avr_pisca_led). Isso facilita a construção do projeto, editando apenas no nome do projeto no arquivo de construção e alterando o conteúdo de main.c, bem como incluindo códigos ou outros arquivos de acordo com o desenvolvimento do projeto.

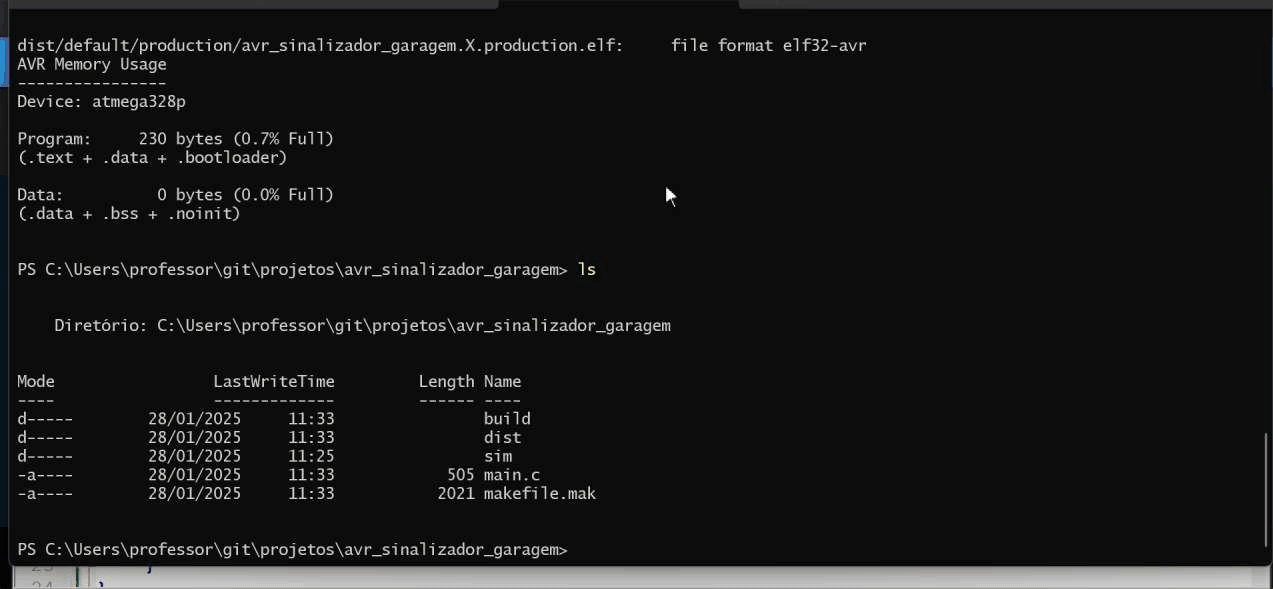

4.6. Criando arquivos de código fonte

cpmain

Código fonte

#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        if( PINB & (1<<PINB0))
        {
            PORTB |= (1<<PORTB4);
            PORTB &= ~(1<<PORTB5);
            _delay_ms(500);
            PORTB ^= (1<<PORTB4 | 1<<PORTB5);
            _delay_ms(500);
        }
        else
        {
            PORTB &= ~(1<<PORTB4);
            PORTB &= ~(1<<PORTB5);
        }
    }
}

4.7. Carregando arquivo executável na simulação

loadhex

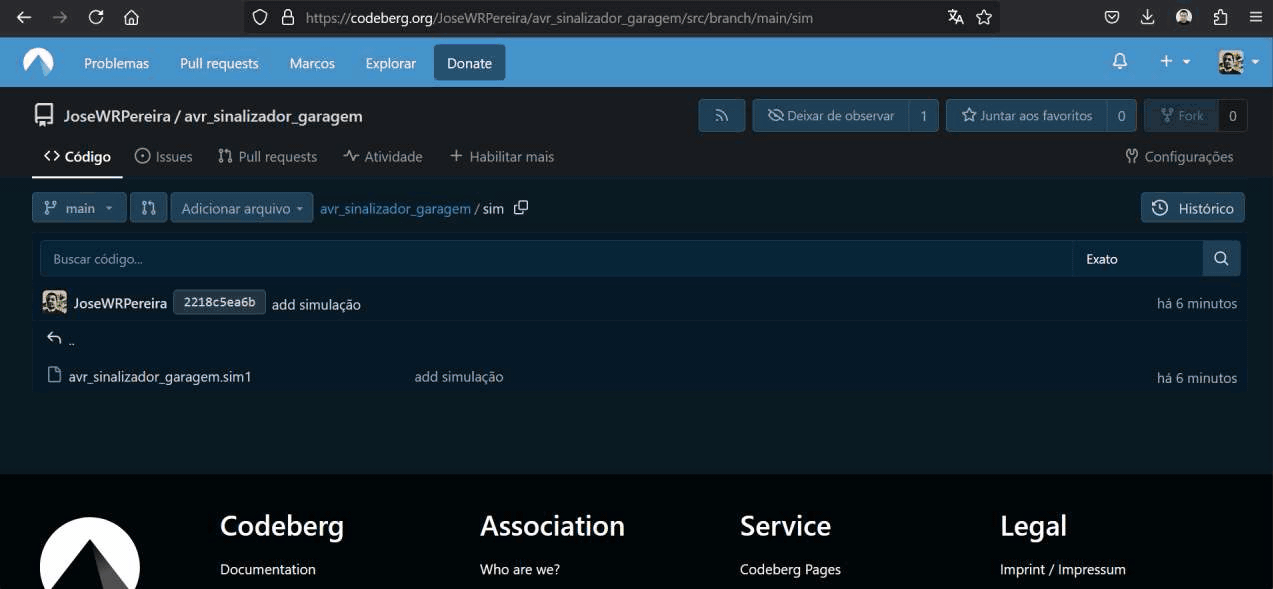

4.8. Incluindo mudanças na plataforma de versionamento

gitadd

Entradas e Saídas Digitais

Saídas Digitais

O dispositivo responsável por acionar o LED é o microcontrolador(uC), através de um pino configurado como saída. Este pino pode estar fornecendo corrente como fonte (source) ao ramo ou drenando (sink) corrente dele.

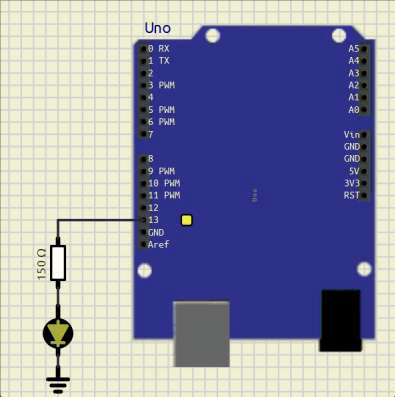

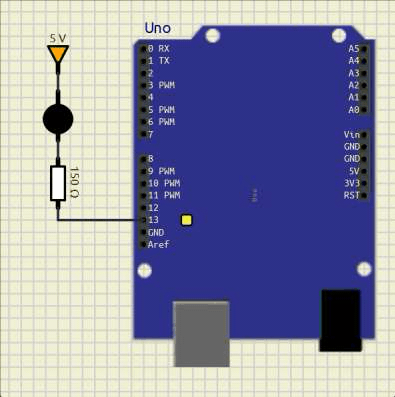

Ligação do pino como fonte (Source)	Ligação do pino como dreno (Sink)

O pino do uC possui limitação de corrente, que pode variar a depender do modelo ou fabricante.

A corrente máxima por pino é de 40 mA, de acordo com o Datasheet (AVR ATmega328P, capítulo 28.1 Absolute maximum ratings, pág. 258).

A vantagem de utilizar o pino como fonte é trabalhar com uma lógica direta, em que o estado lógico 1(verdadeiro, +5V) produz o acionamento do LED, enquanto que na configuração do pino como dreno a lógica de acionamento é invertida, pois o pino em estado lógico 0(falso, 0V) produz o acionamento do LED.

Entradas Digitais

A entrada deve possuir um estado lógico bem definido, mas um botão pulsador não garante esse estado lógico, pois possui apenas dois contatos, podendo sua configuração ser normalmente aberto (NA) ou normalmente fechado(NF). Na figura abaixo é utilizado um botão pulsador NA, que é a configuração mais comum.

Para garantir o tal estado lógico bem definido, é montado um ramo com o botão e um resistor, geralmente com 10kΩ, ligados em série, entre o Vcc e o GND. No ponto de conexão entre esses dois componentes temos, em relação ao terra (GND), uma tensão que é a tensão do componente conectado ao terra. Este ponto é conectado ao pino do uC, assim a tensão no pino é a mesma tensão sobre o componente ligado ao terra.

As duas configurações possíves são mostradas na ilustração abaixo, em que o botão está conectado ao Vcc e a outra em que o botão está conectado ao terra.

Ligação do resistor de pull-down	Ligação do resistor de pull-up

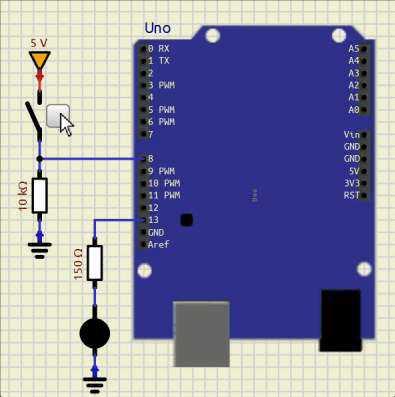

Na configuração pull-down o resistor está conectado ao terra, o que garante, quando o botão estiver aberto, o nível lógico 0 (terra/GND) chegando no pino do uC.

Ao pressionar o botão, ele fecha e conecta o ponto de conexão com o pino ao Vcc, aplicando o nível lógico 1 a ele.

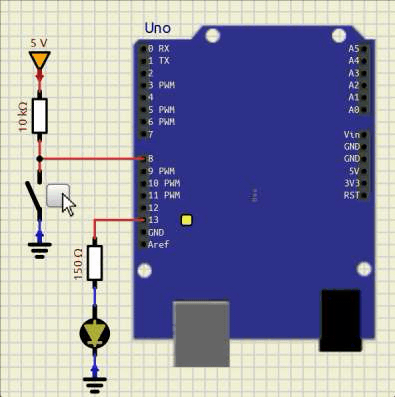

Na configuração pull-up o resistor está conectado ao positivo da fonte, Vcc. O botão na condição de não acionado está com contato aberto, assim a tensão sobre ele é a tensão da fonte, nesse caso 5V, conforme a 2ª lei de Kirchhoff, garantindo o nível lógico 1.

Ao pressionar o botão, ele fecha, ligando o ponto de conexão com o pino do uC ao GND, aplicando o nível lógico 0 a ele.

A configuração com o resistor de pull-down é a que proporciona uma lógica direta a entrada do dado: botão pressionado.

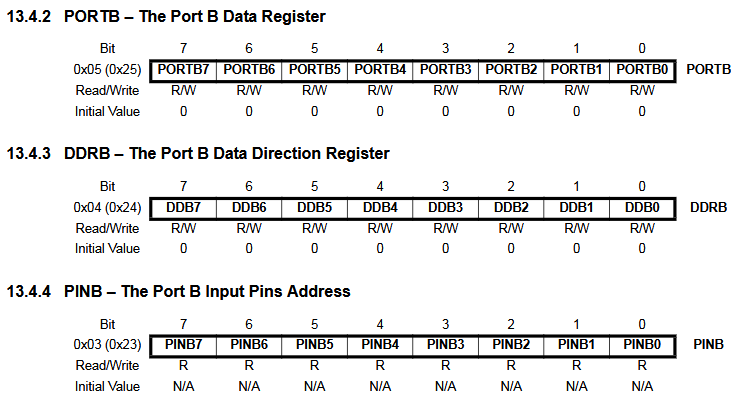

Registradores de configuração dos pinos do PORTB

PORTBreg

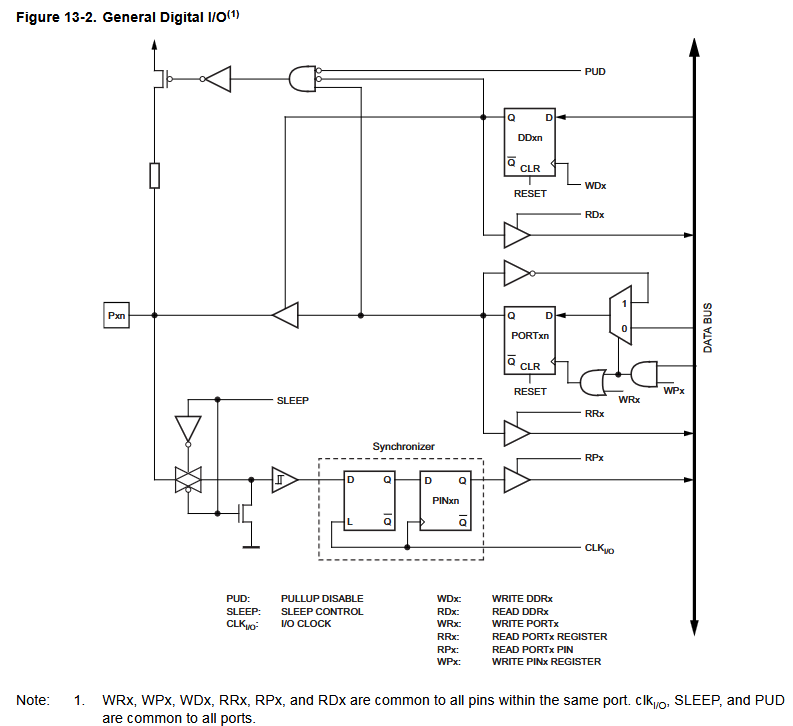

Circuito geral dos pinos de entrada e saída

IOGeral

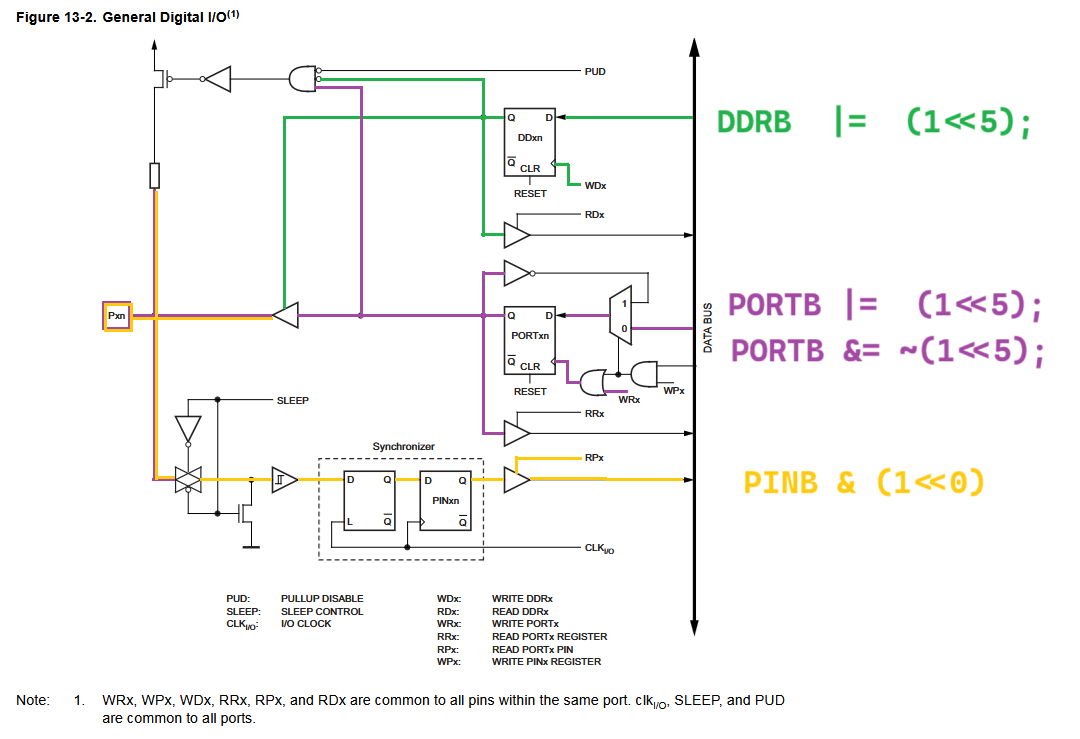

Acionamento do circuito de entrada e saída em função do comando

IOcmd

Configurando Entradas e Saídas

Para a configuração das entradas e saídas, é necessário que sejam definidos os pinos para cada função da interface na aplicação. Como exemplo, é usado o mesmo mapa de entradas e saídas da situação de aprendizagem do sinalizador de garagem.

Mapa de entradas e saídas

Função	Dispositivo	Descrição	Pino (Arduino Uno)	Pino (ATmega328P)	PORT
Entrada	Fim-de-curso	Acionado quando o portão estiver aberto	8	14	PB0
Saída	LED	Sinaleiro Amarelo	12	18	PB4
Saída	LED	Sinaleiro Vermelho	13	19	PB5

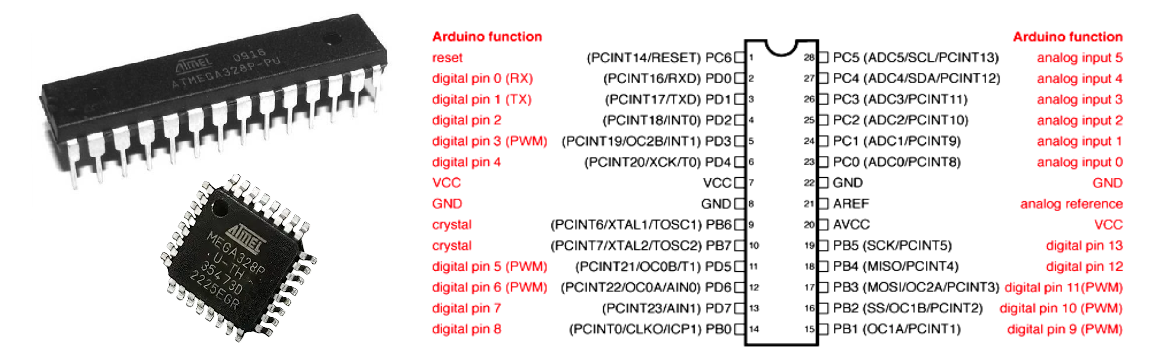

As colunas de pinagem, tanto da placa de desenvolvimento (Pino (Arduino Uno)) quanto do microcontrolador (Pino (ATmega328P)), facilitam a identificação dos pontos de conexão nas situações em que é realizada a montagem de circuito em matriz de contatos, para execução de protótipos ou o roteamento de trilhas em placa de circuito impresso, respectivamente.

A coluna PORT nos evidencia o registrador e o bit que deve ser configurado no programa para implementação da funcionalidade da aplicação.

Sendo assim, para a configuração no programa (firmware), as colunas mais importantes inicialmente são as colunas de Função e PORT.

A configuração dos pinos pode ser realizada de forma unitária ou através de uma escrita única em cada registrador, configurando todos os pinos representados por ele de uma só vez.

Para a configuração individual de pinos, é necessário usar o seguinte padrão de ligar um bit ou zerá-lo:

Para ligar (setar) um bit dentro de um registrador:

  registrador |= (1<<numero_do_bit);

Para zerar (resetar) um bit dentro de um registrador:

  registrador &= ~(1<<numero_do_bit);

Sendo o numero_do_bit um valor de 0 a 7, ou ainda, podem-ser utilizados os defines declarados na biblioteca, como: PINB0 que corresponde ao 0, PINB1 correpondente ao 1 e assim por diante. Da mesma forma para os PORT e o DDR: PORTB0, PORTB1,..., e DDRB0, DDRB1, ...

Para configurar um pino como entrada, é necessário zerar o respectivo bit do registrador DDRx e ligar ou desligar o Resistor de Pull-up interno pelo registrador PORTx.

No exemplo, temos que configurar o PB0 como entrada. Assim, são utilizados os registradores DDRB para a direção de entrada e o PORTB para desabilitar o Resistor de Pull-Up interno, pois no exemplo, é utilizado um resistor de Pull-Up externo.

    // Configuração das Entradas
  DDRB &= ~(1<<0);      // PB0 <- 0
  PORTB &= ~(1<<0);     // PB0 Pull-up OFF

Ainda no exemplo, temos que configurar e inicializar os pinos de saída: PB4 e PB5. Da mesma forma, são utilizados os registradores DDRB para configuração de saída e PORTB para acionar um nível lógico no pino do microcontrolador.

    // Configuração das Saídas
  DDRB |= (1<<4);       // PB4 <- 1
  DDRB |= (1<<5);       // PB4 <- 1
    // Inicialização do estado lógico dos pinos
  PORTB &= ~(1<<4);      // PB4 <- 0
  PORTB &= ~(1<<5);      // PB5 <- 0

Note que a função do registrador PORTx depende da configuração do registrador DDRx.

No nosso exemplo, todos os pinos utilizados pertencem ao mesmo PORT, assim, é possível realizar a configuração dos três elementos todos de uma única vez:

O bit 0 (PB0) deve ser configurado como entrada (E) e os bits 4 e 5 (PB4 e PB5) devem ser configurados como saídas (S).

  // Configuração do registrador de direção de dados (Entrada / Saída)

  // DDRx = 0b--SS---E;

  // Onde:
  //      0b: Notação que indica número com notação binária.
  //      E: Entradas (0)
  //      S: Saída (1)
  //      -: Bit não utilizado.

  // Reescrevendo com os valores adequados no Registrador dos pinos PB0, PB4 e PB5:

  // DDRB = 0b--11---0;

  // Os pinos não utilizados (-) devem ser configurados como entradas (0):

  DDRB = 0b00110000;

Após a configuração do DDRx é a vez do PORTx.

  // Configuração de resistor de pull-up para entradas e estado lógico para as saídas.

  // PORTB = 0b--SS---E;
  // Onde:
  //      E: Entradas (0)
  //      S: Saída (1)
  //      -: Bit não utilizado.

  // Como os bits não utilizados são entradas:

  // PORTB = 0bEESSEEEE;

  // Desligando os resistores de pull-up internos:

  // PORTB = 0b00SS0000;

  // Desligando o estado lógico das saídas PB4 e PB5:

  PORTB = 0b00000000;

Os valores carregados nos registradores são costumeiramente notados com valores em hexadecimal:

  DDRB  = 0x30;
  PORTB = 0x00;

Qualquer forma de configuração pode ser utilizada, tanto um bit por vez quanto a escrita integral dos registradores, anotados com valores em binário, decimal ou hexadecimal.

Resumo da configuração dos pinos no ATmega328P

///////////////////////////////////////////////////////////////////////////////
//  Registradores de configuração e manipulação de dados nos pinos
//
//        DDRxn   :   Data Direction Register
//        PORTxn  :   Data Register
//        PINxn   :   Input Pin Address
//
//        ===================
//        x |        n
//        ===================
//        B | 7 6 5 4 3 2 1 0
//        C |   6 5 4 3 2 1 0
//        D | 7 6 5 4 3 2 1 0
//        E |         3 2 1 0
//        ===================
//
//  Configuração e Manipulação de dados nos pinos
//
//        DDRxn = 1;          // Output
//            {
//                PORTxn = 1; //          High
//                PORTxn = 0; //          Low
//            }
//
//        DDRxn = 0;          // Input
//            {
//                PORTxn = 0; //          Pull-Up Resistor OFF
//                PORTxn = 1; //          Pull-Up Resistor ON
//                {
//                    (PINxn == 1)    //  ON
//                    (PINxn == 0)    //  OFF
//                }
//            }
//
////////////////////////////////////////////////////////////////////////////////

Código fonte em etapas

1) Estrutura básica de um código em linguagem C.

int main(void)
{
  while (1)
  {

  }
}

2) Configuração de entradas e saídas

#include <avr/io.h>

int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {

    }
}

3) Acionamento do LED conectado ao pino de saída (13 - PB5)

#include <avr/io.h>

int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        PORTB &= ~(1<<5);       // Desliga LED

        PORTB ^=  (1<<5);       // Liga LED

    }
}

4) Inclusão de atraso entre os acionamentos do LED

#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        PORTB &= ~(1<<5);       // Desliga LED
        _delay_ms(500);         // Atraso de 500ms
        PORTB ^=  (1<<5);       // Liga LED
        _delay_ms(500);         // Atraso de 500ms
    }
}

5) Leitura da entrada: fim-de-curso (botão/sensor)

#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        if( PINB & (1<<0) )         // Leitura do fim-de-curso
        {
            PORTB &= ~(1<<5);       // Desliga LED
            _delay_ms(500);         // Atraso de 500ms
            PORTB ^=  (1<<5);       // Liga LED
            _delay_ms(500);         // Atraso de 500ms
        }
        else
        {
            PORTB &= ~(1<<5);       // Desliga LED
        }
    }
}

6) Inclusão da segunda saída (LED)

#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        if( PINB & (1<<0))
        {
            PORTB |= (1<<4);
            PORTB &= ~(1<<5);
            _delay_ms(500);
            PORTB ^= (1<<4 | 1<<5);
            _delay_ms(500);
        }
        else
        {
            PORTB &= ~(1<<4);
            PORTB &= ~(1<<5);
        }
    }
}

Comparação entre códigos fonte: Qual é o melhor?

Código utilizando o framework Arduino.

// Código .ino

void setup()
{
  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode( 8, INPUT);
}

void loop()
{
  if( digitalRead(8) == 1 )
  {
    digitalWrite(12, HIGH);
    digitalWrite(13, LOW);
    delay(500);
    digitalWrite(12, LOW);
    digitalWrite(13, HIGH);
    delay(500);
  }
  else
  {
    digitalWrite(12, LOW);
    digitalWrite(13, LOW);
  }
}

Código fonte em linguagem C para AVR.

// Código .c

#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        if( PINB & (1<<0))
        {
            PORTB |= (1<<4);
            PORTB &= ~(1<<5);
            _delay_ms(500);
            PORTB ^= (1<<4 | 1<<5);
            _delay_ms(500);
        }
        else
        {
            PORTB &= ~(1<<4);
            PORTB &= ~(1<<5);
        }
    }
}

Código fonte em linguagem Assembly para AVR.

; Código .asm

            ; Inclusão das definições de pinos fornecidas pelo fabricante
.include "m328pdef.inc"

                ; Programa alocado no enderaço 0 da memória de código.
.ORG 0X0000

                ; PB5, PB4: out;    PB0: in;    0b00110000 = 0x30
    LDI     R16,0x30
    OUT     DDRB,R16

DESLIGA_LEDS:
    LDI     R16,0x00
    OUT     PORTB,R16

INICIO:
    IN      R16,PINB
    SBRS    R16,0
    RJMP    DESLIGA_LEDS

    RCALL   DELAY
    SBI     PORTB,PB5
    CBI     PORTB,PB4
    RCALL   DELAY
    CBI     PORTB,PB5
    SBI     PORTB,PB4
    RJMP    INICIO

DELAY:
    LDI     R16,0
    LDI     R17,0
    LDI     R18,41
DELAY_LOOP:
    INC     R16
    BRNE    DELAY_LOOP
    INC     R17
    BRNE    DELAY_LOOP
    DEC     R18
    BRNE    DELAY_LOOP
    RET

O arquivo de inclusão do projeto em Assembly m328pdef.inc contém a definição dos registradores e seus respectivos endereços. Este arquivo é fornecido pelo fabricante.

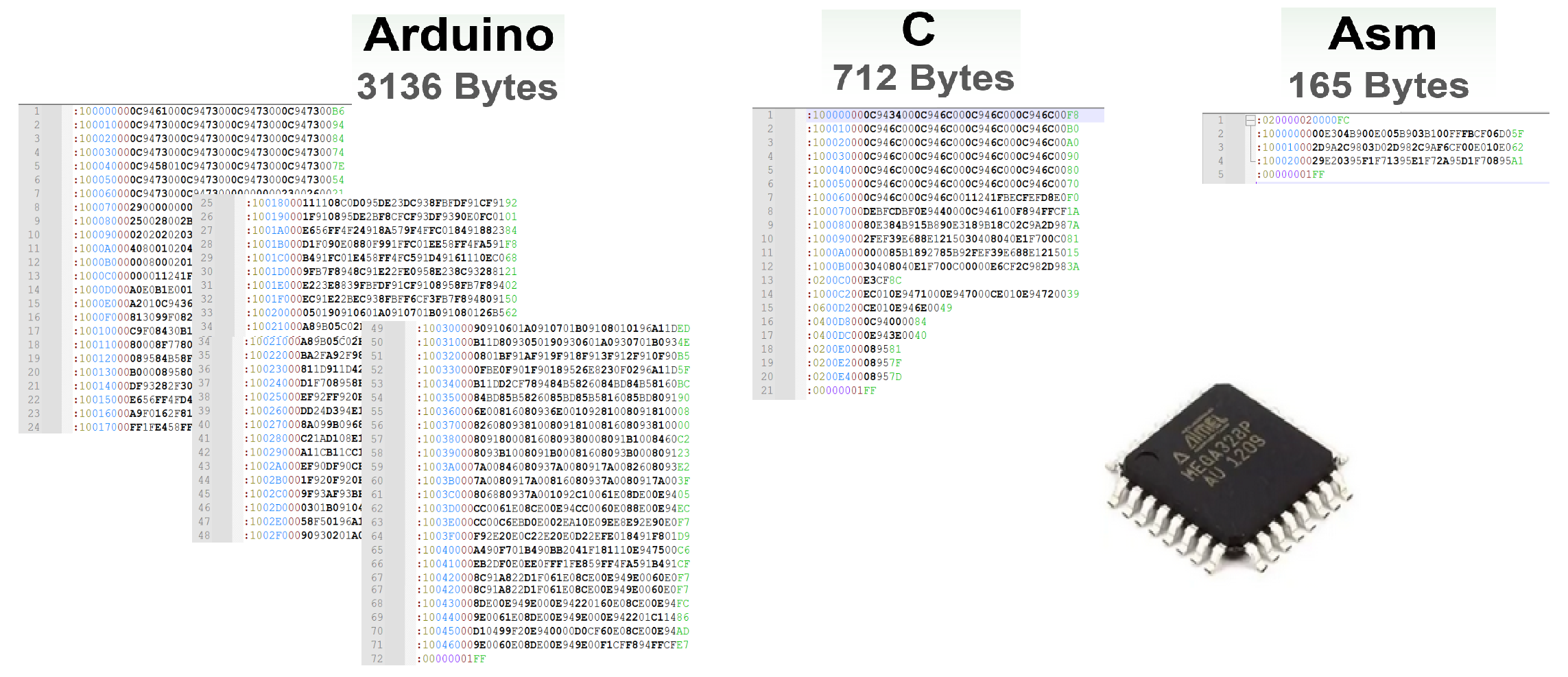

Após a compilação dos códigos, são gerados arquivos .hex equivalentes em comportamento, porém com uma diferença absurda em termos de ocupação de memória.

Arduino_C_Asm
