Ambientação

atmega328

Ferramentas de Desenvolvimento

Componente Modelo Descrição
Microcontrolador AVR - ATMega328P Plataforma Arduino Uno como interface
IDE MPLabX Ambiente de Desenvolvimento Integrado - Instalação
Compilador XC8 Instalação
Editor de código Notepad++ v8.7.7
Construtor de projeto Makefile Power Shell
winget install Chocolatey.Chocolatey

Power Shell Admin:
choco install make
Gravador do AVR AVRDudess ZakKemble/AVRDUDESS/v2.18
Simulador eletrônico SimulIDE Power Shell
winget install SimulIDE.SimulIDE
Versionamento git Power Shell
winget install --id Git.Git -e --source winget

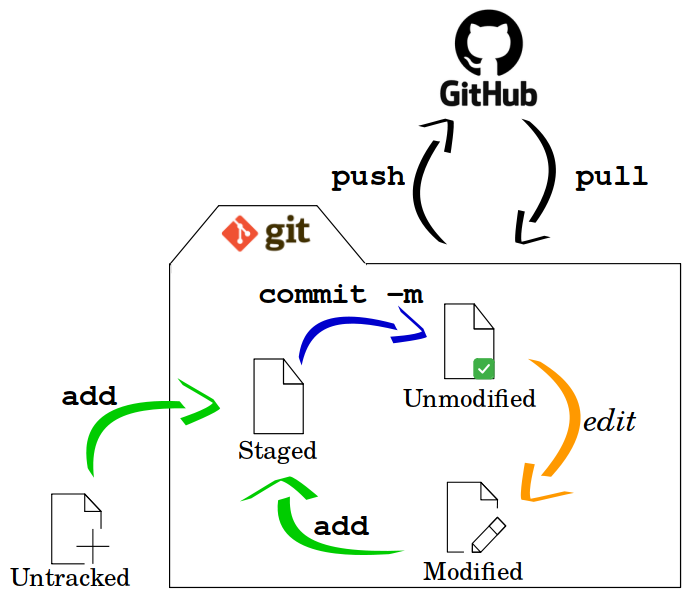

Fluxo de trabalho com git e GitHub

Fluxo simples de trabalho com git e GitHub
gitGitHub
Fonte: Autor

Metodologia de trabalho baseada em Projetos

0. Objetivo: Nome significativo para o projeto

Descrever o que deve ser feito, de forma objetiva e clara.

1. Requisitos da solução

  • Descrever características fundamentais para operação.
  • Descrever comportamentos do sistema.

2. Planejamento da solução

Definir como será feita a entrega: simulador, montagem em protótipo, montagem em painel ou placa de circuito impresso (PCI), etc, listar os materiais e ferramentas em função do tipo de entrega e explicitar como, utilizando os materiais listados e manipulando as ferramentas, chega-se ao produto final, com um encadeamento lógico das tarefas que integram o processo.

  • 2.1 - Planejamento do produto final
  • 2.2 - Planejamento das ferramentas e materiais
  • 2.3 - Planejamento do processo

3. Solução

Produto ou processo que atinge o objetivo proposto, através da execução do seu planejamento e satisfação dos seus requisitos.

AVR Pisca LED

O primeiro programa para dispositivos embarcados, costuma ser um programa para piscar um LED, que serve para testar as ferramentas de compilação e gravação, verificando sua integridade e capacidade de execução.

Este projeto contém um programa mínimo para piscar um LED na plataforma Arduino Uno, porém o seu desenvolvimento se dá com a utilização e programação do microcontrolador de forma direta, sem a utilização do que chamamos framework Arduino.

Para testar a integridade das ferramentas de desenvolvimento aqui utilizadas, no seu computador, siga os passos:

1. Baixar o projeto do servidor git (Codeberg ou Github);

1.1 No terminal (Windows Power Shell), crie um diretório para armazenar os projetos:

mkdir projetos

1.2 Acesso o diretório criado:

cd projetos

1.3 Clone o projeto de teste:

Github:

git clone https://github.com/JoseWRPereira/avr_pisca_led.git

ou

Codeberg:

git clone https://codeberg.org/JoseWRPereira/avr_pisca_led.git

1.4 Acesse o diretório do projeto baixado:

cd avr_pisca_led

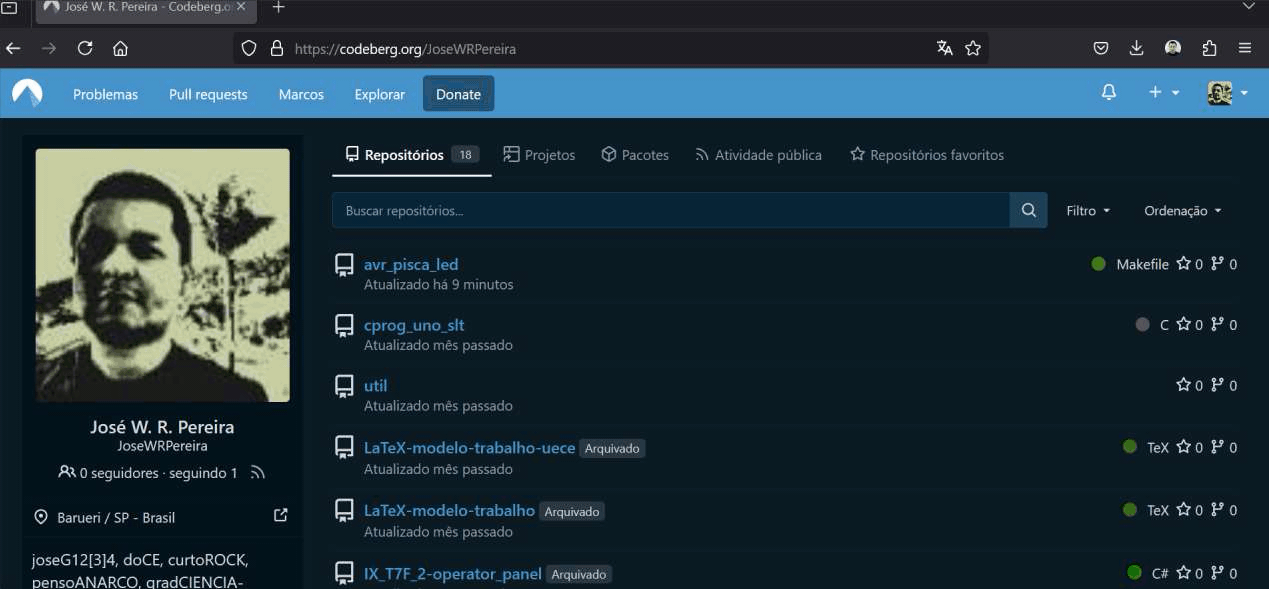

1.5 Resumo gitClone

2. Abrindo arquivos de edição:

2.1 É possível abrir o notepad++ com os arquivos .c e .h que houverem no diretório corrente, executando o seguinte comando:

make notepad

2.2 Vá em Arquivo, Abrir... e abra o arquivo makefile.mak.

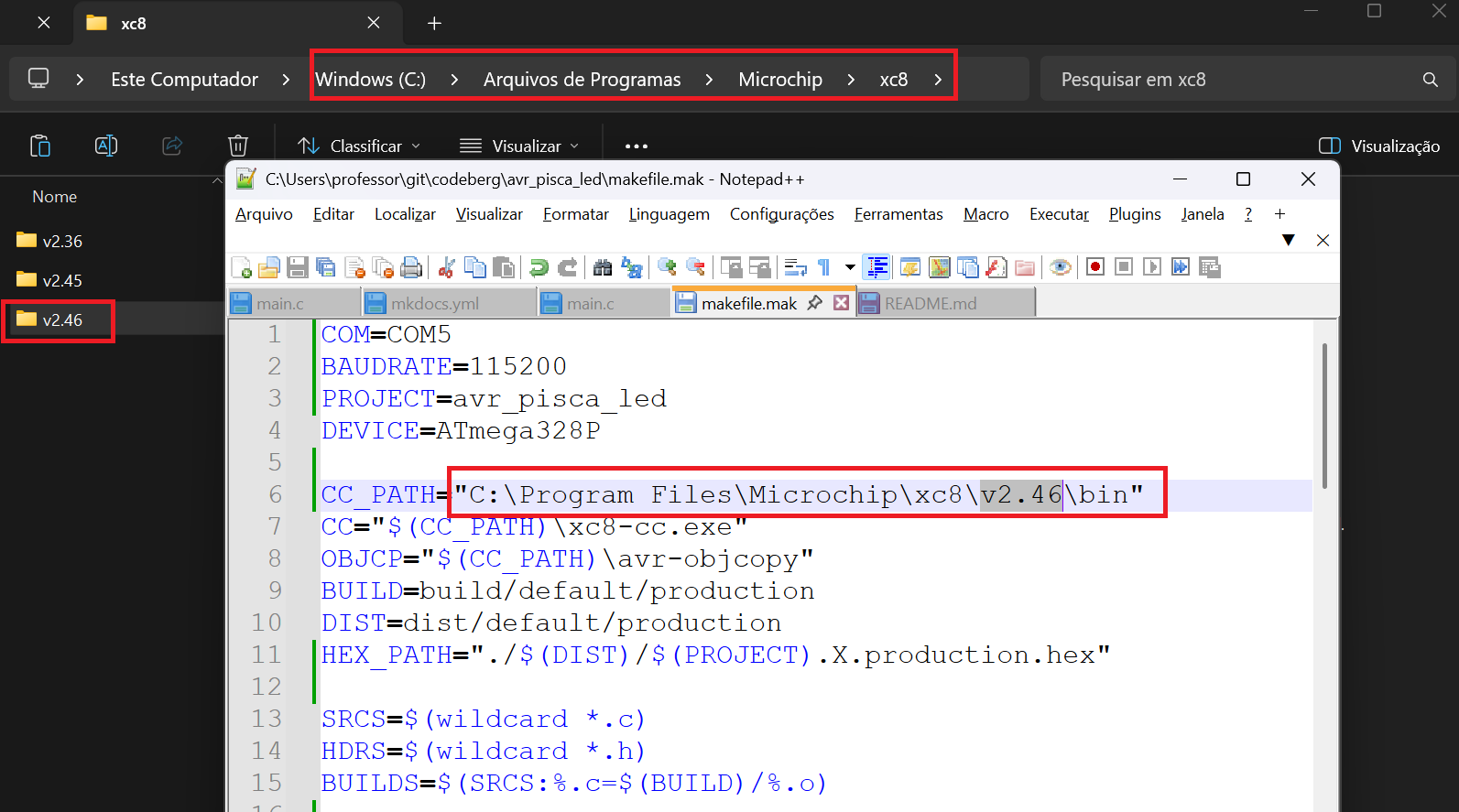

2.3 Verifique o local e a versão do compilador conforme ilustração. xc8Path

2.4 Resumo xc8Path

3. Verificando porta de comunicação para gravação:

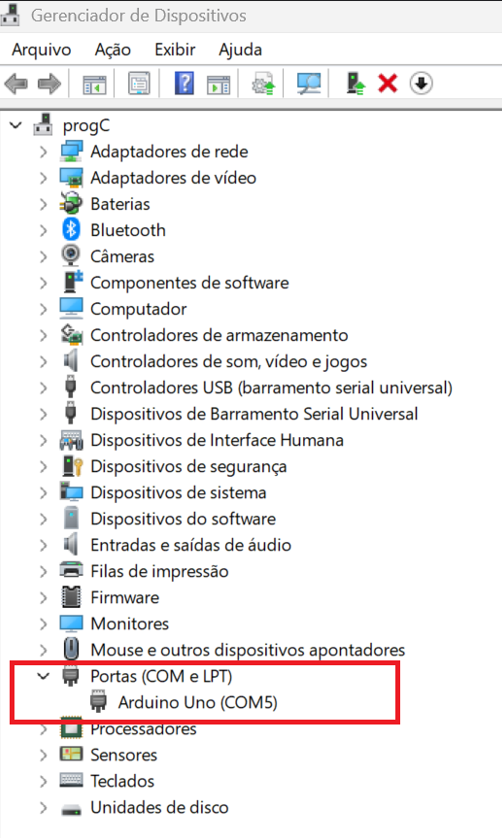

3.1 Conecte o Arduino ao conector USB e verifique qual foi a porta alocada para ele: Gerenciador de Dispositivos e a aba Portas(COM e LPT)

com5

3.2 Se necessário ajuste na linha 1 do makefile.mak com a porta de conexão com o seu Arduino.

4. Compilando e gravando o projeto:

4.1 Se todos os programas estiverem instalados e nos locais apontados no makefile.mak, então:

4.1.1 Para compilar o projeto execute:

make

4.1.2 Para fazer o a gravação do binário no microcontrolador(ATmega328P) do Arduino.

make flash

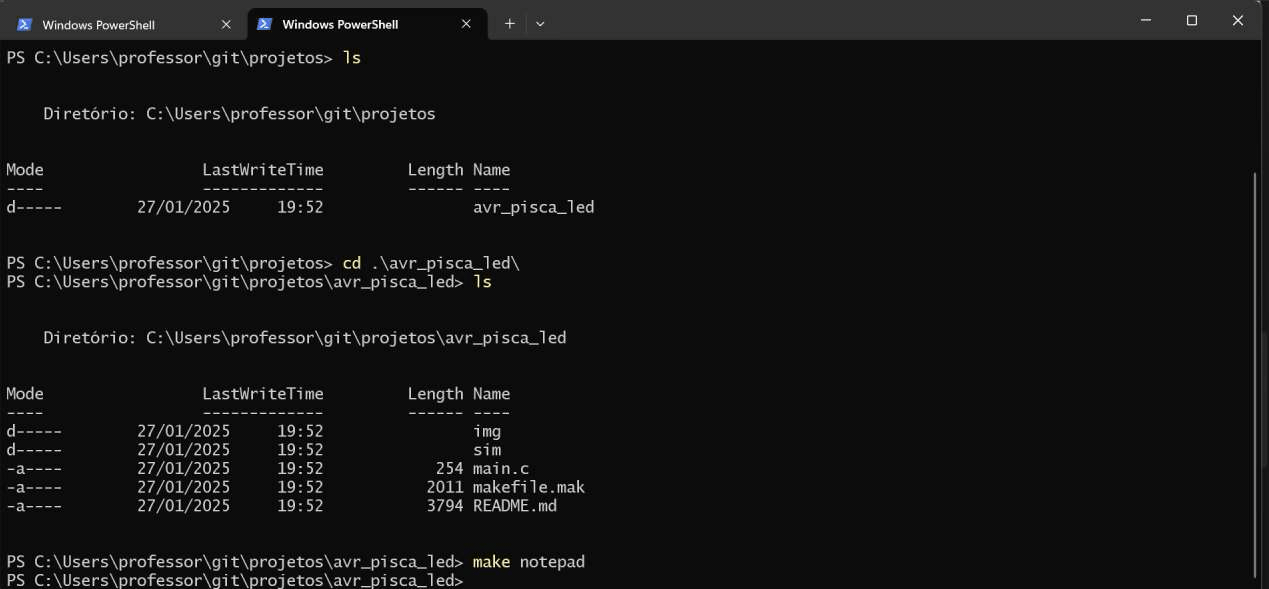

4.2 Resumo compila_grava

5. Criando um circuito no SimulIDE

5.1 Para criar um projeto no SimulIDE, basta abrir o software, e inserir os componentes.

5.2 Para inserir um componente basta clicar sobre ele, na barra de ferramentas, e arrastá-lo até a área de trabalho, soltando-o na posição desejada.

5.3 Inserir:

  • Componentes > Microcontroladores > Arduino > Uno
  • Componentes > Passivos > Resistors > Resistor
  • Componentes > Saídas > Leds > LED
  • Componentes > Fontes > Terra (0 V)

5.4 Após inserir todos os componentes na área de trabalho, posicione-os de forma que o circuito fique legível e bem organizado.

  • Girar: Para girar um componente, basta clicar com o botão direito sobre o elemento, e escolher uma das opções de girar ou inverter.

5.5 A ferramenta de linha é acionada ao posicionar o cursor sobre um terminal de componente, clicando sobre ele, é iniciada uma linha de conexão, que pode ser estendida, seguindo a orientação vertical ou horizontal até o ponto de conexão de destino.

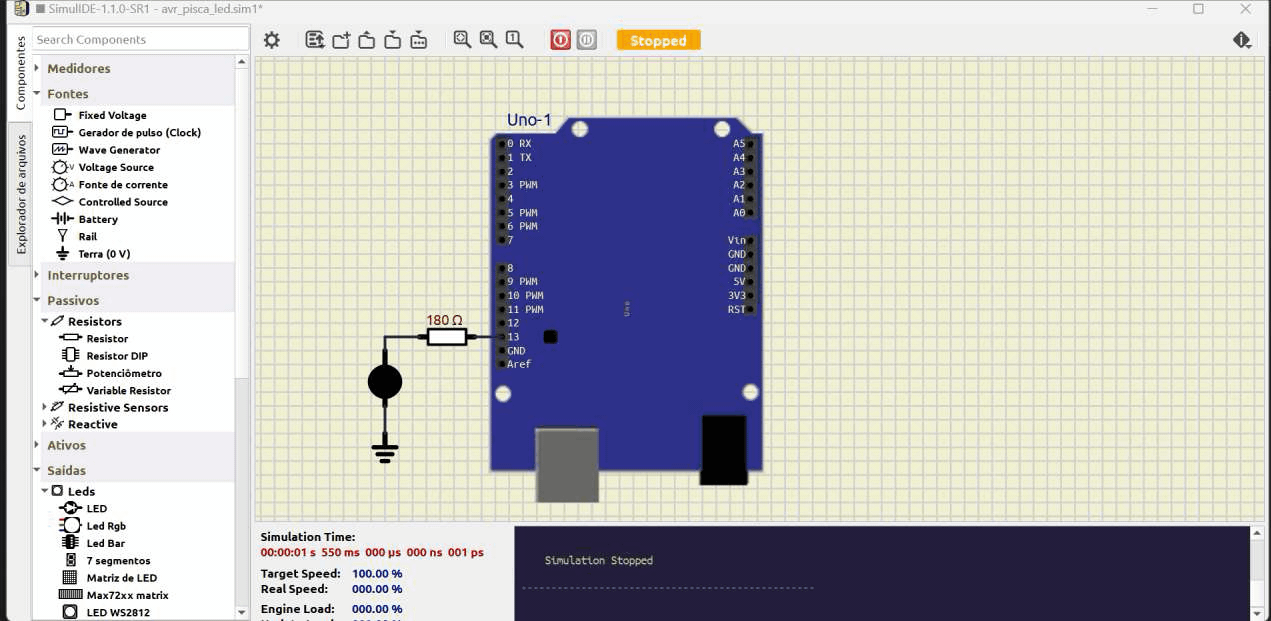

5.6 Resumo carregaFirmware

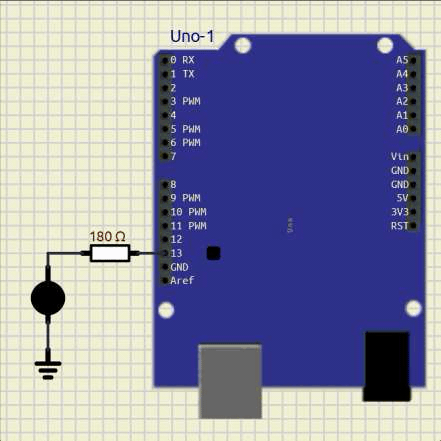

6.0 Simulação de Pisca LED

piscaLED

Template para um novo projeto
