Lab02 - Simulação VWF
Vector Waveform File

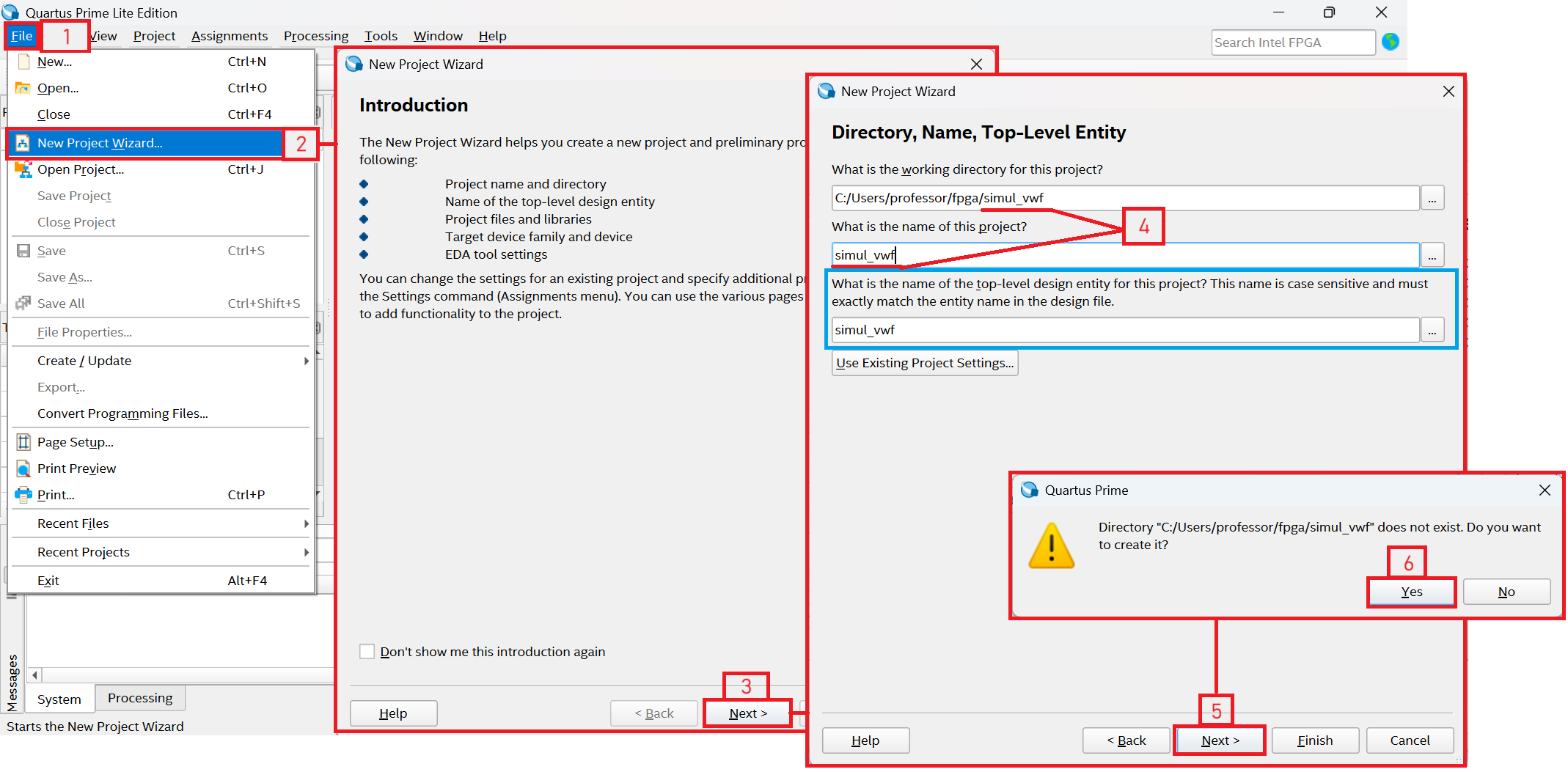

| Figura 1: Criando um novo projeto com assistente |
 |
| Fonte: Autor |

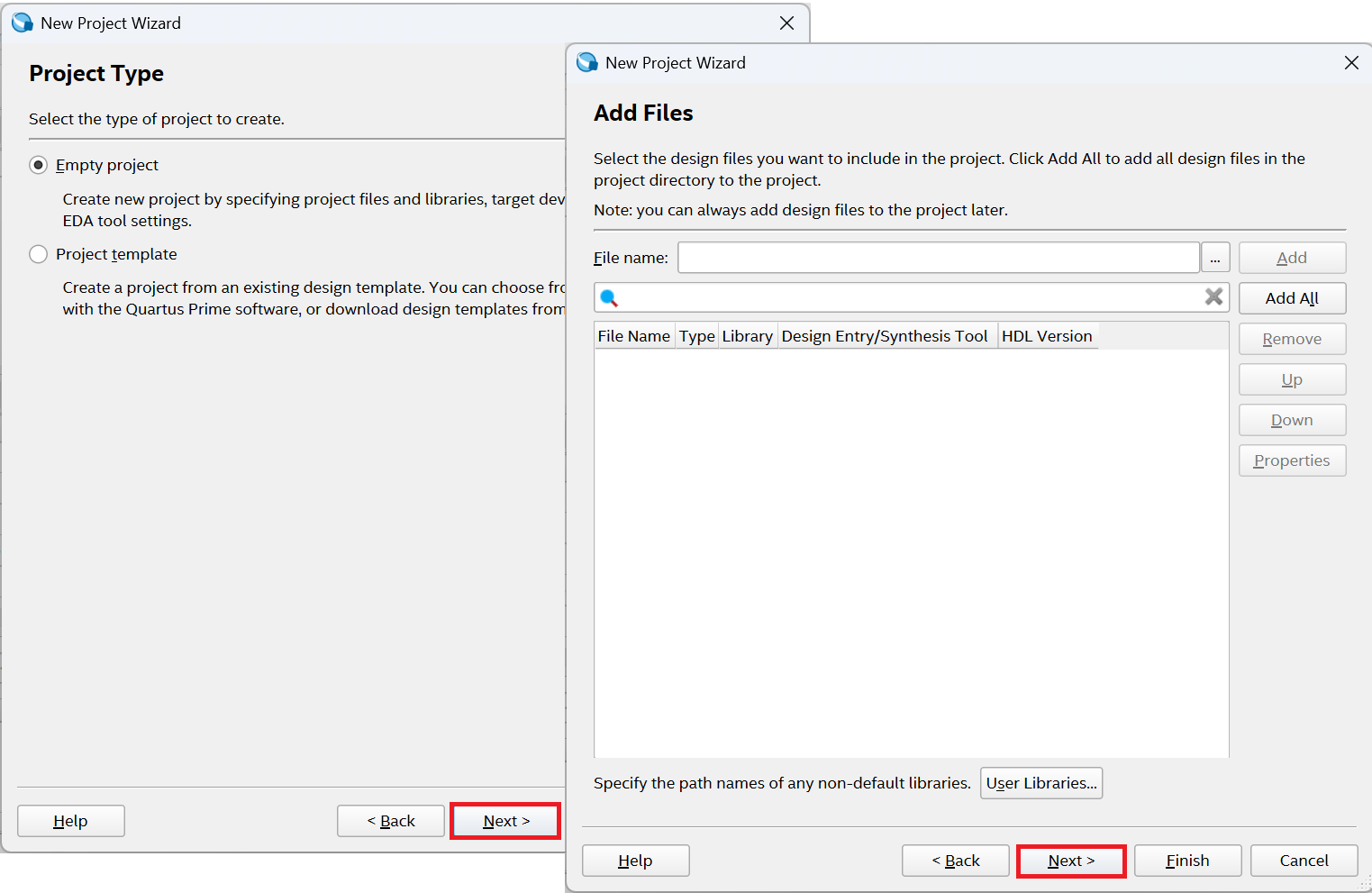

| Figura 2: Tipo de projeto e adição de arquivos |
 |
| Fonte: Autor |

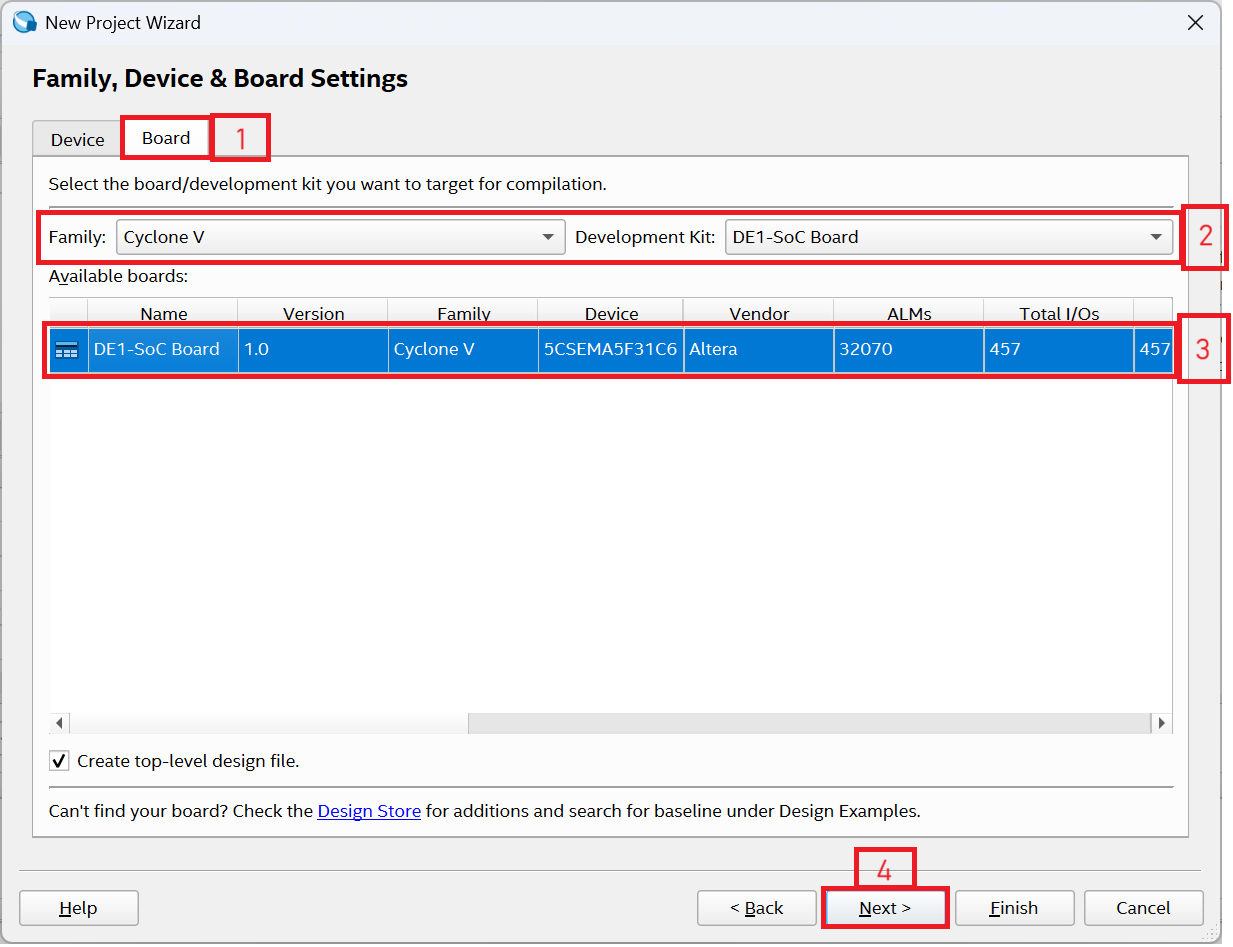

| Figura 3: Família, Dispositivo e Configuração de placa |
 |
| Fonte: Autor |

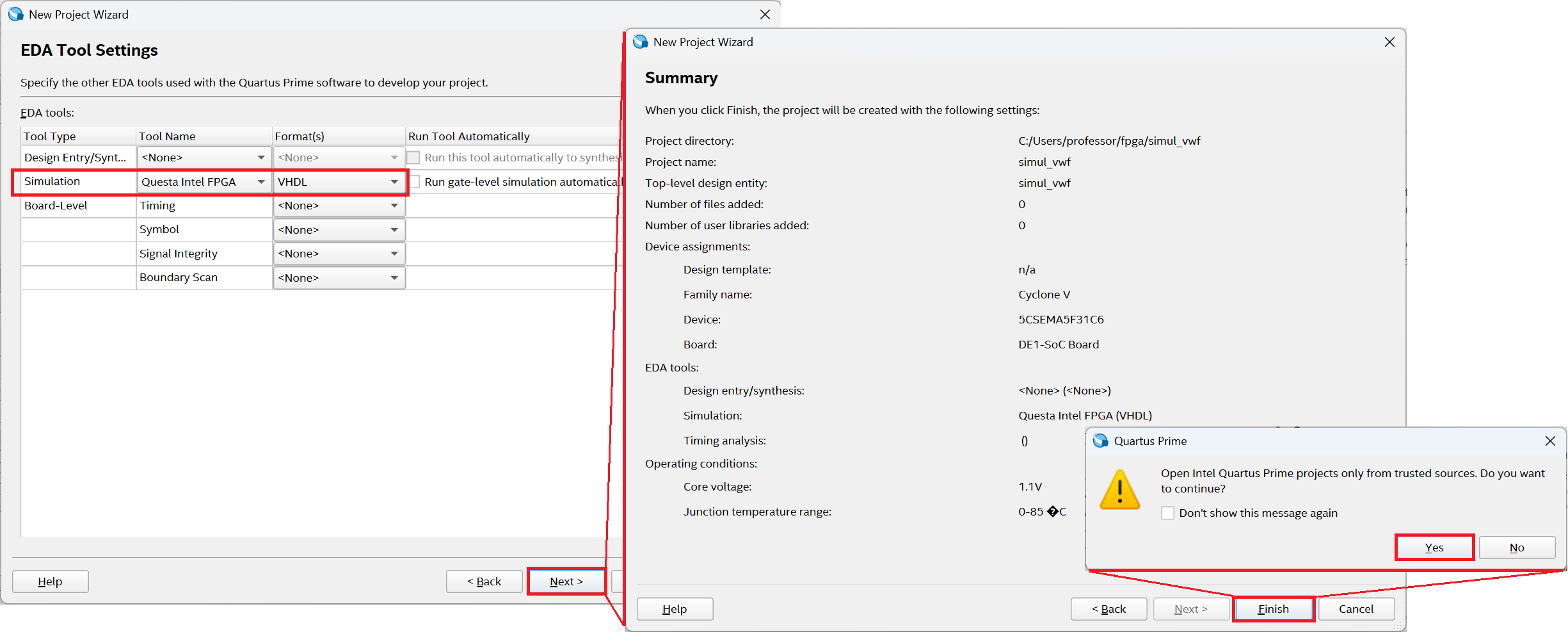

| Figura 4: Configuração da ferramenta EDA e Sumário |
 |
| Fonte: Autor |

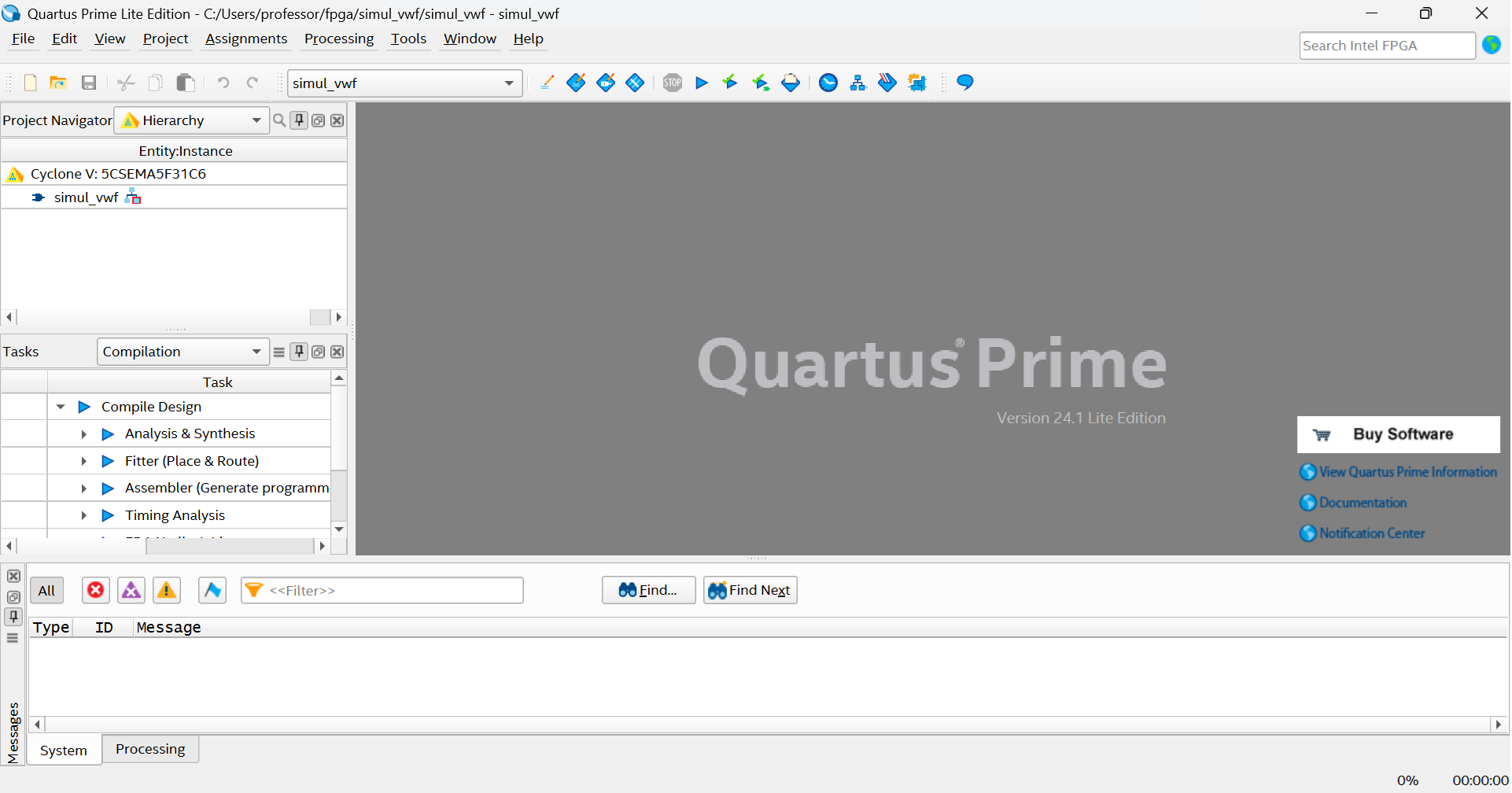

| Figura 5: Novo projeto criado |
 |
| Fonte: Autor |

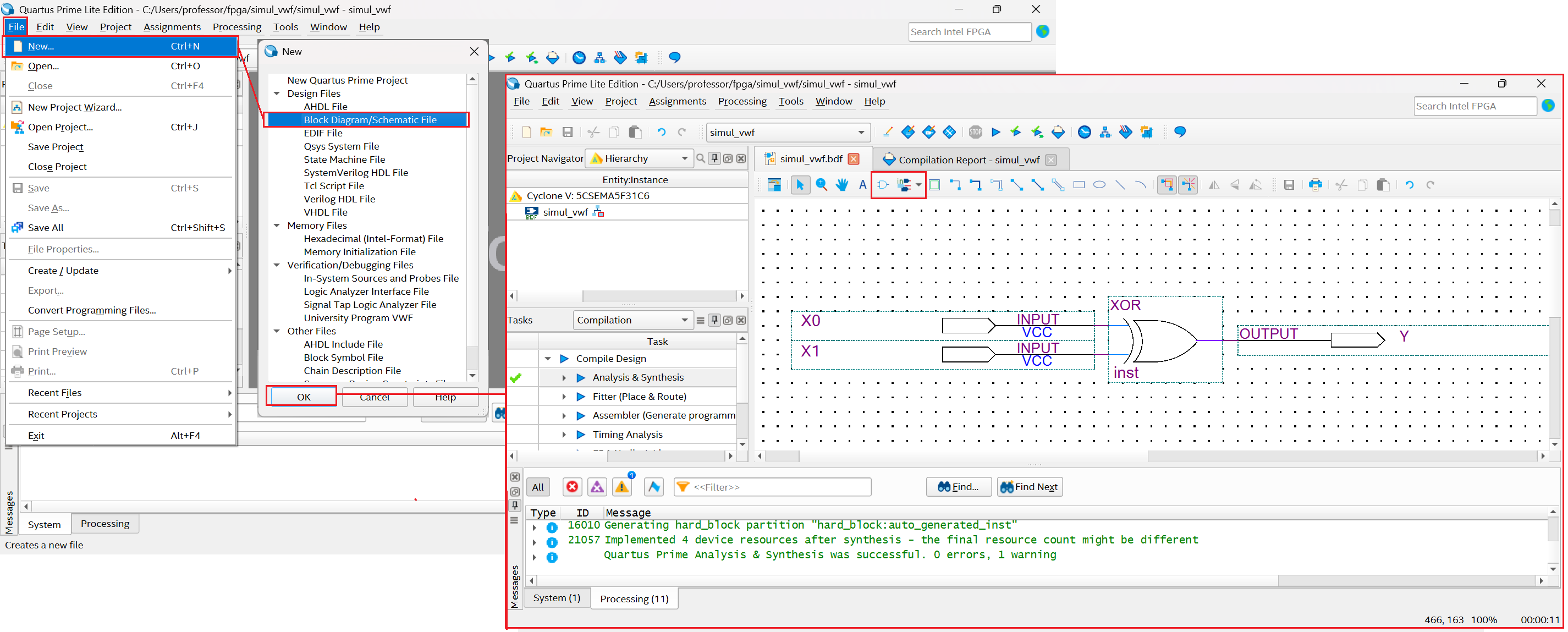

| Figura 6: Criação do arquivo de esquemático |
 |
| Fonte: Autor |

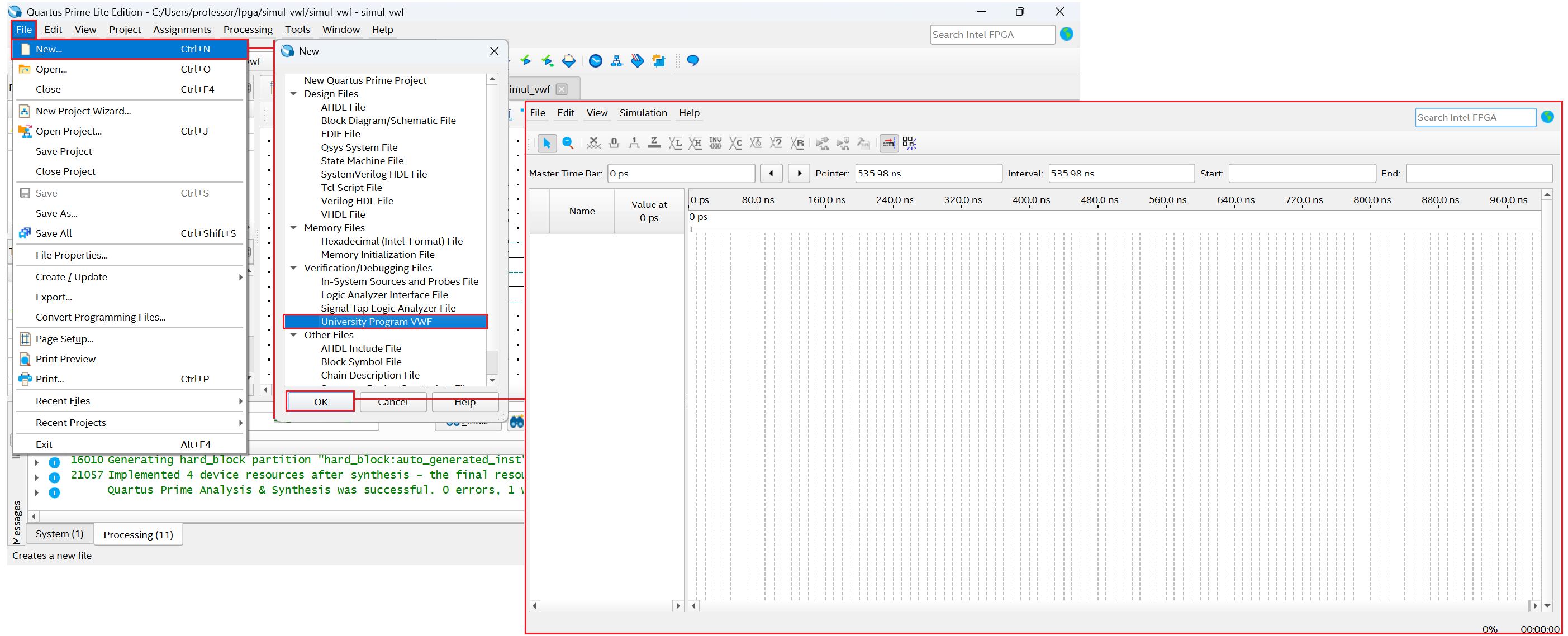

| Figura 7: Ambiente de simulação vwf (Vector Waveform File) |
 |
| Fonte: Autor |

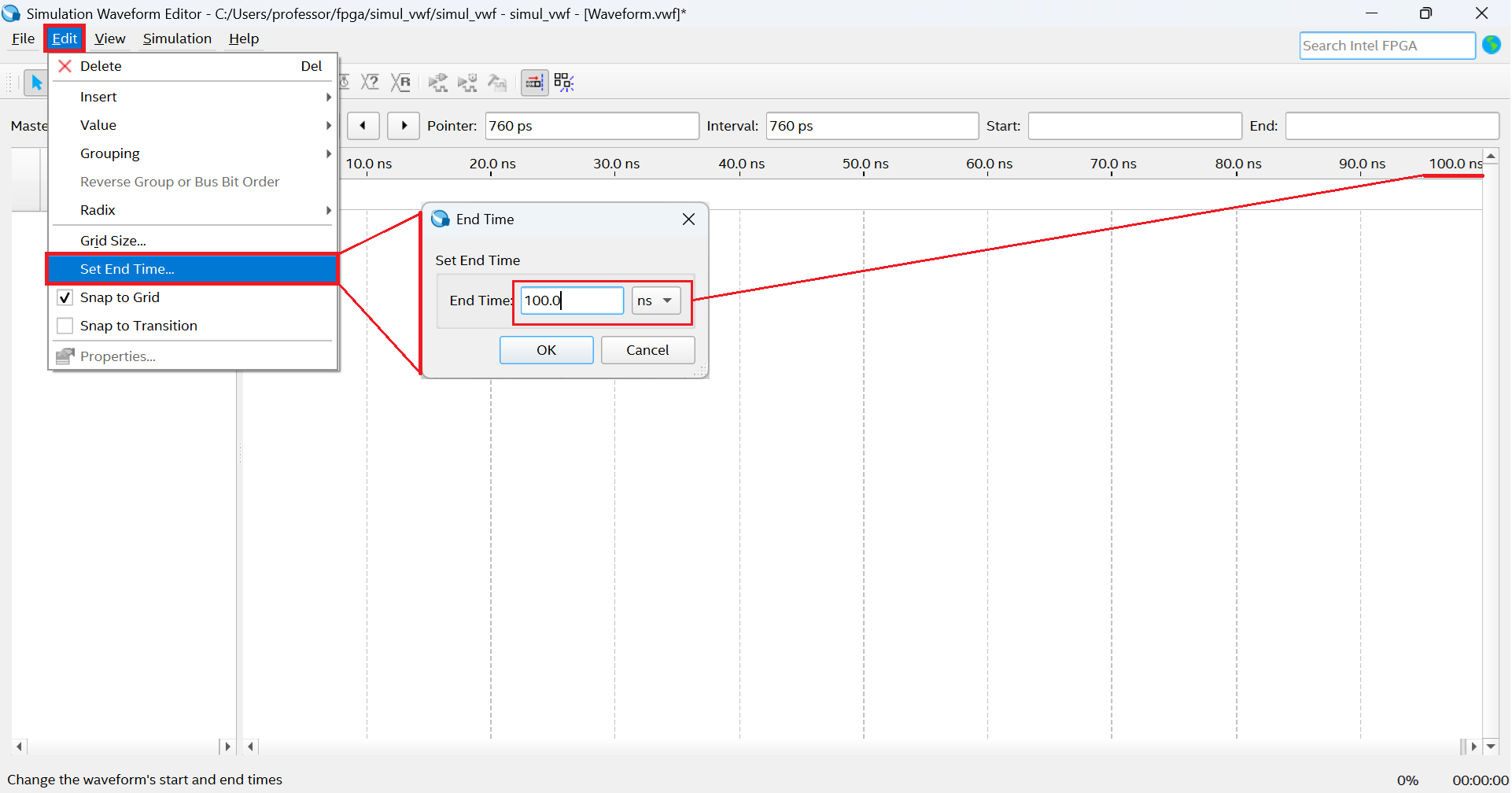

| Figura 8: Ajustando tempo final da simulação |
 |
| Fonte: Autor |

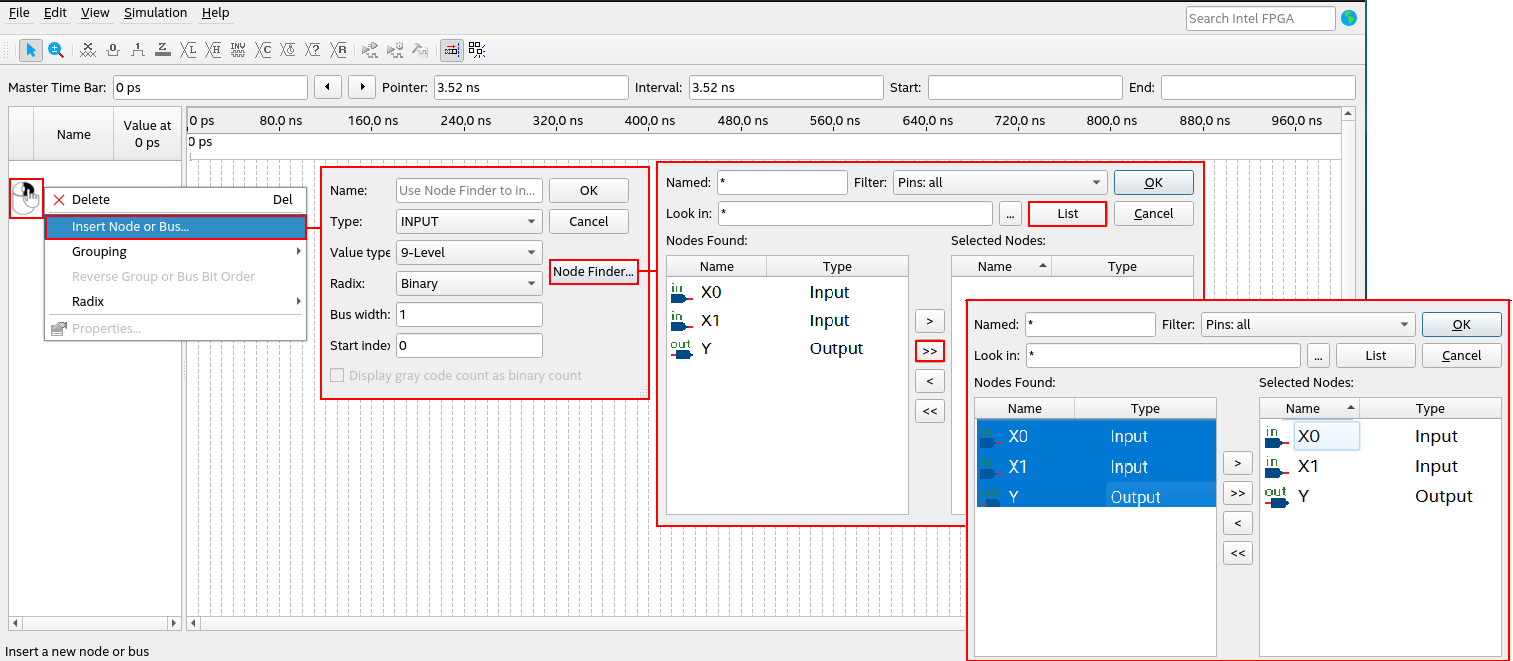

| Figura 9: Inserindo elementos de simulação |
 |
| Fonte: Autor |

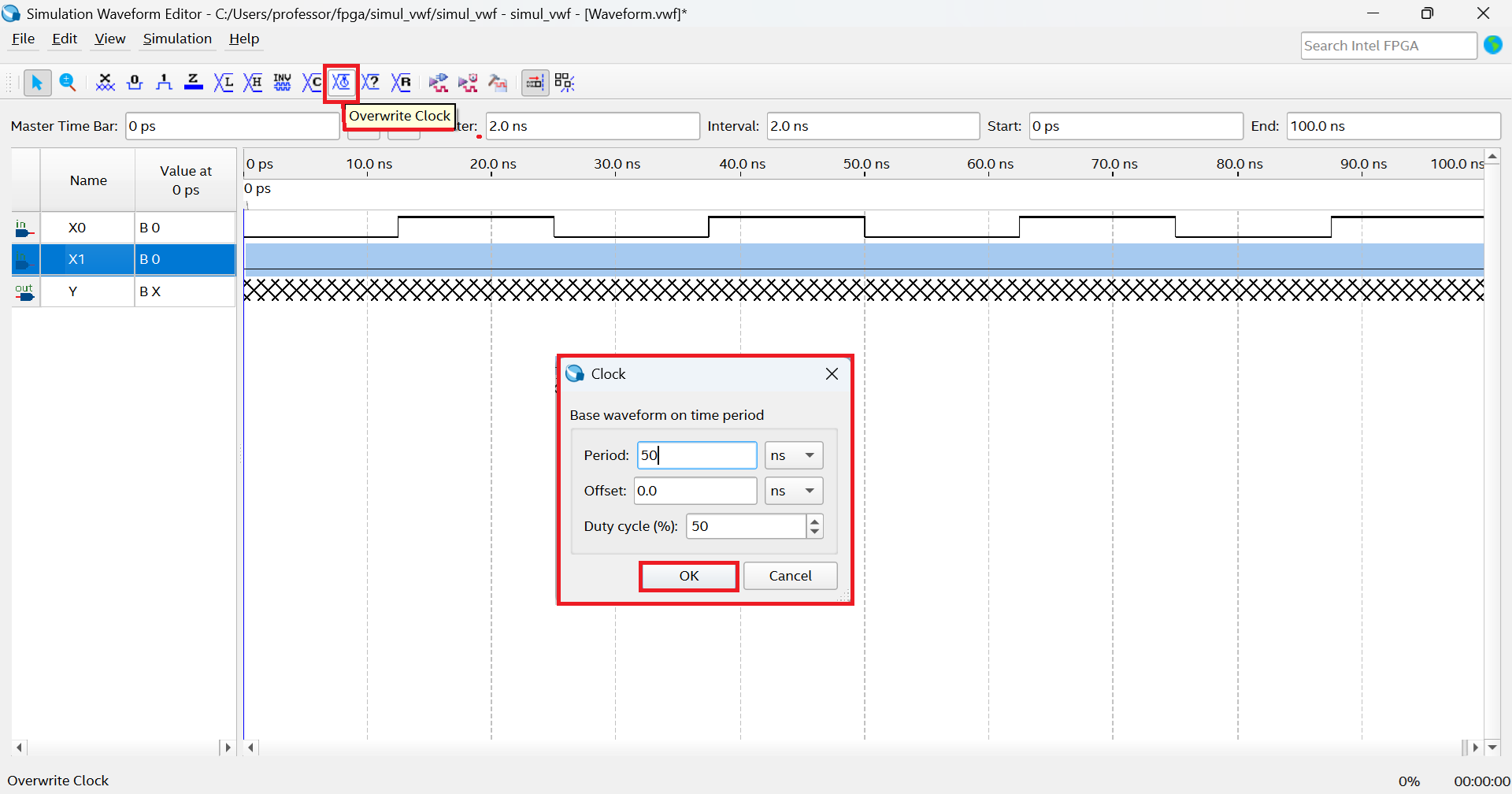

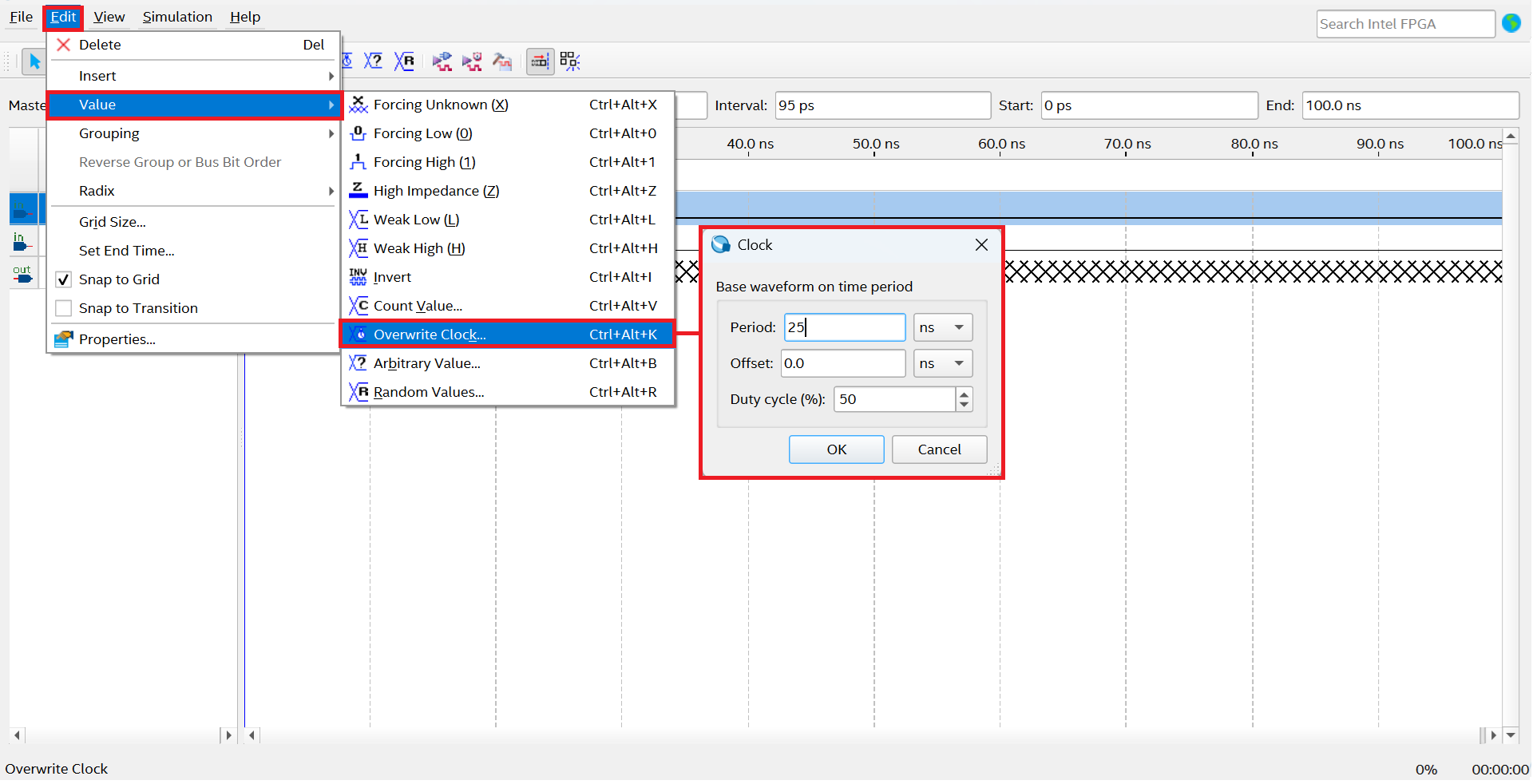

| Figura 10: Inserindo sinal de simulação em uma entrada |
 |
| Fonte: Autor |
| Figura 10: Inserindo sinal de simulação em uma entrada |
 |
| Fonte: Autor |
| Figura 11: Ajustando parâmetros de compilação |
 |
| Fonte: Autor |

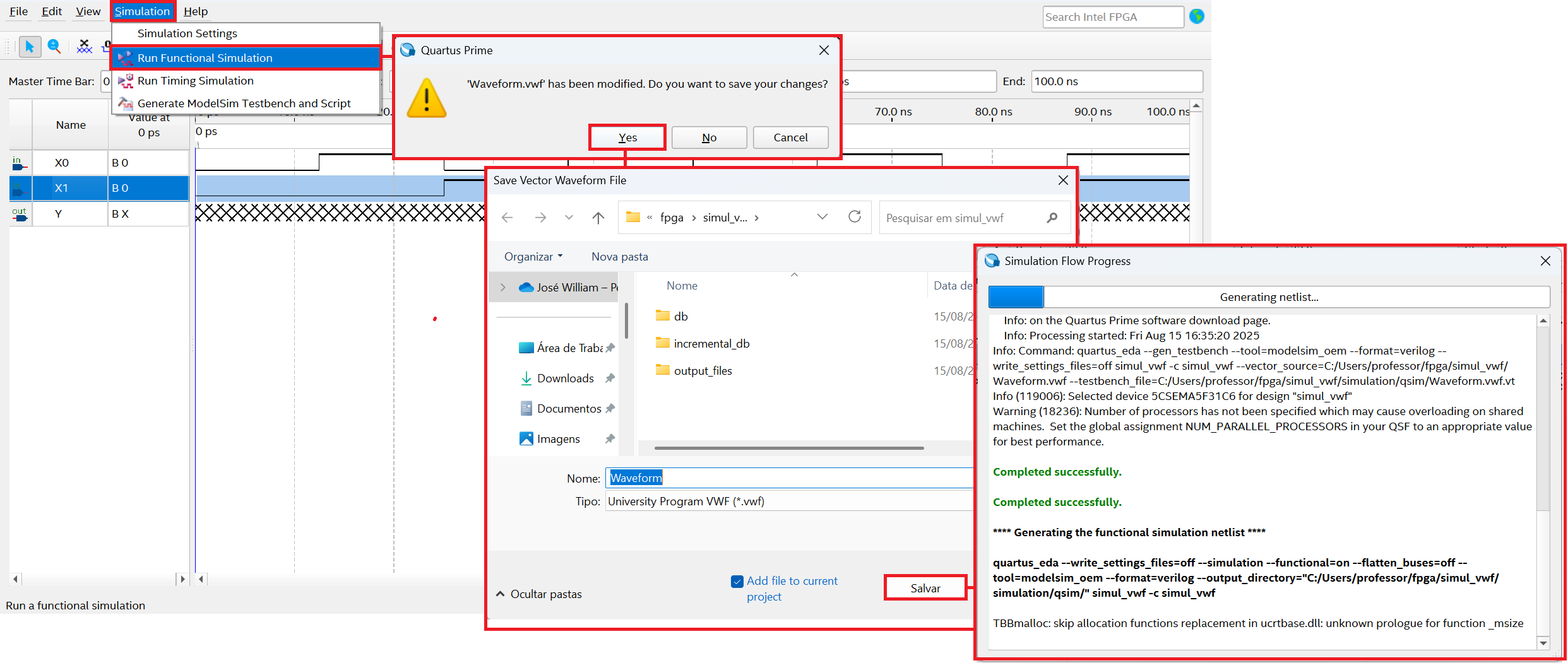

| Figura 12: Salvando arquivo de simulação |
 |
| Fonte: Autor |

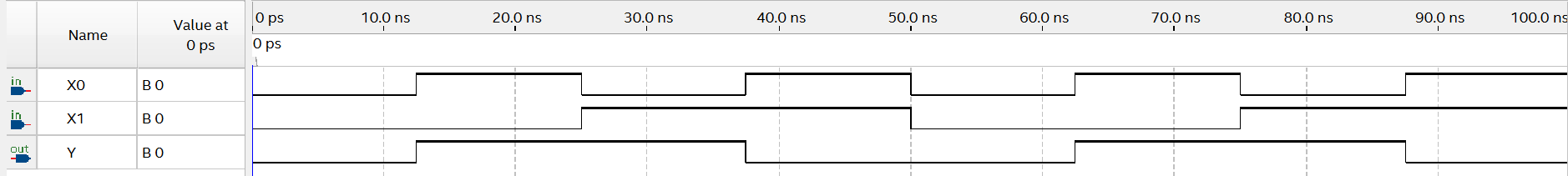

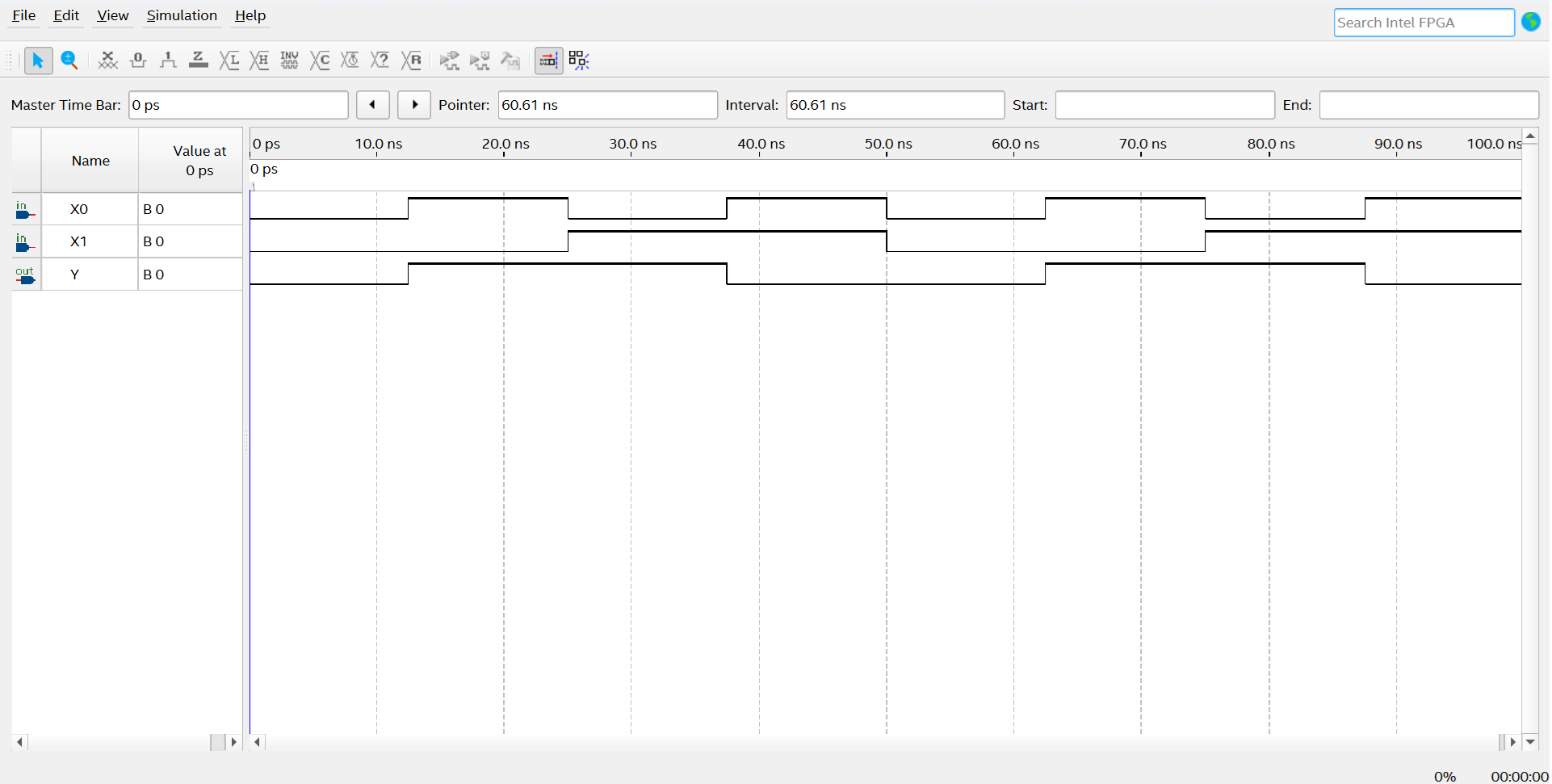

| Figura 13: Resultado da simulação |
 |
| Fonte: Autor |
Erros

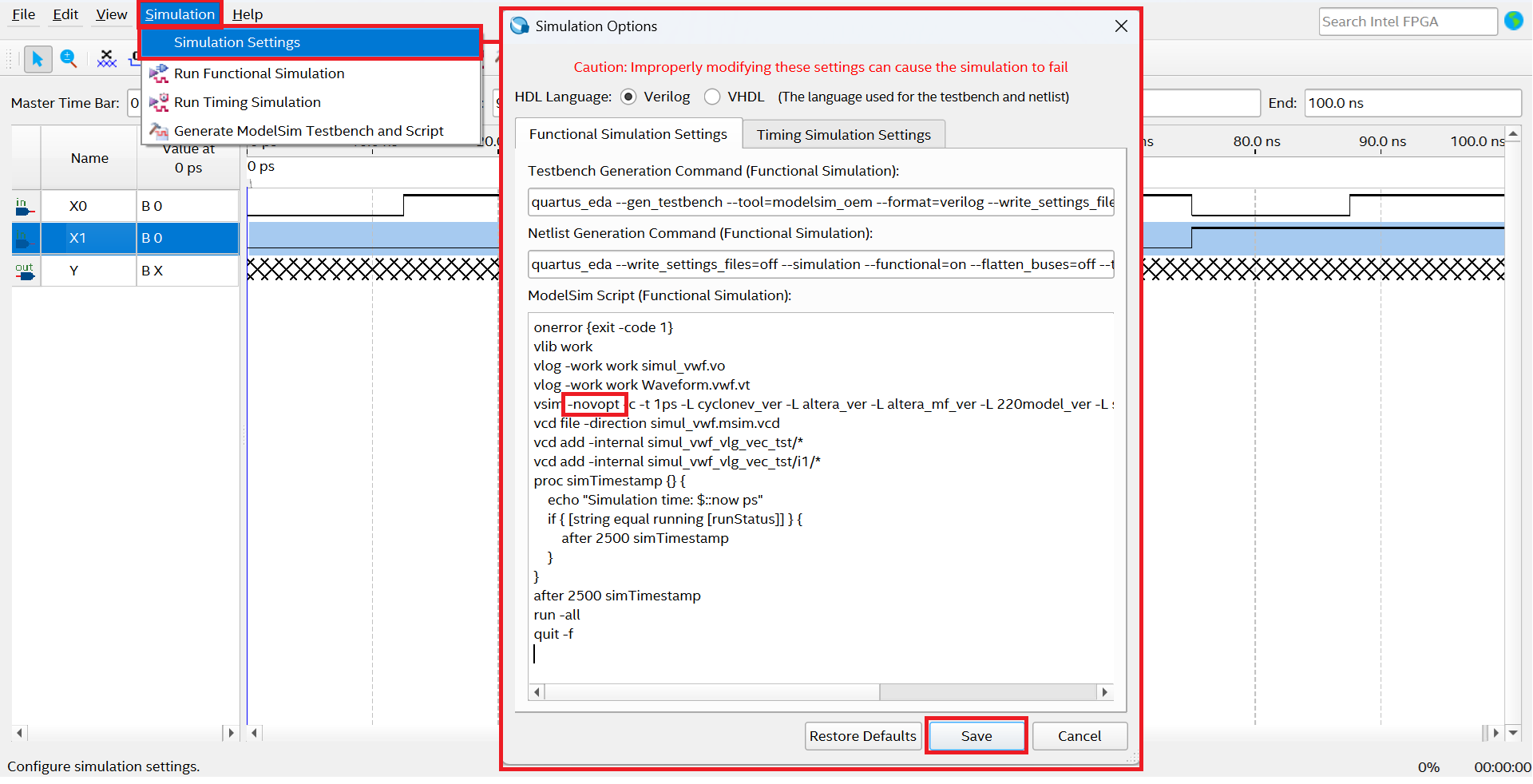

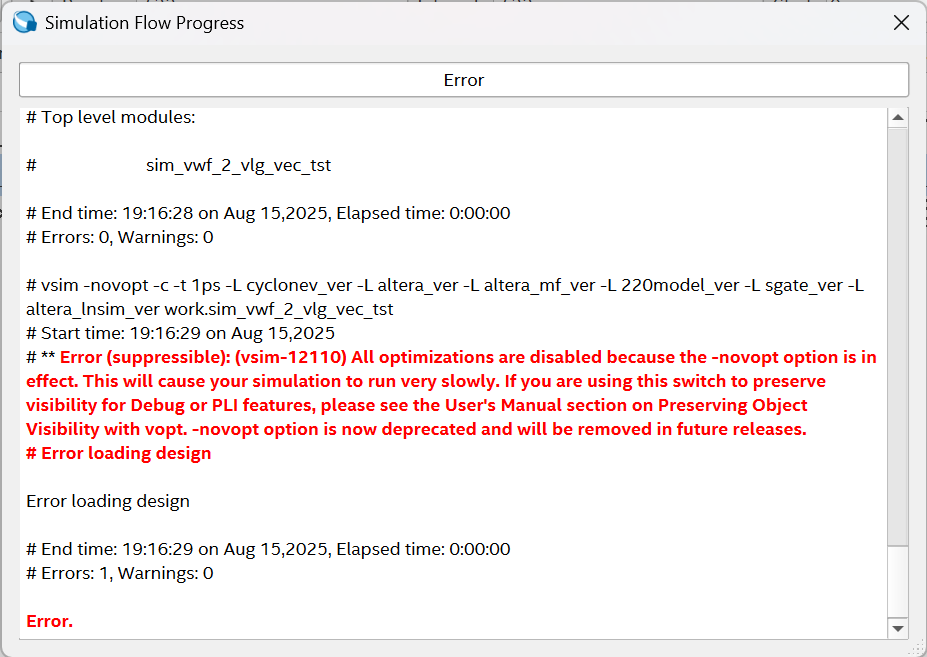

| Figura 14: Erro 1 - Parâmetro -novopt deve ser retirado |
 |
| Fonte: Autor |

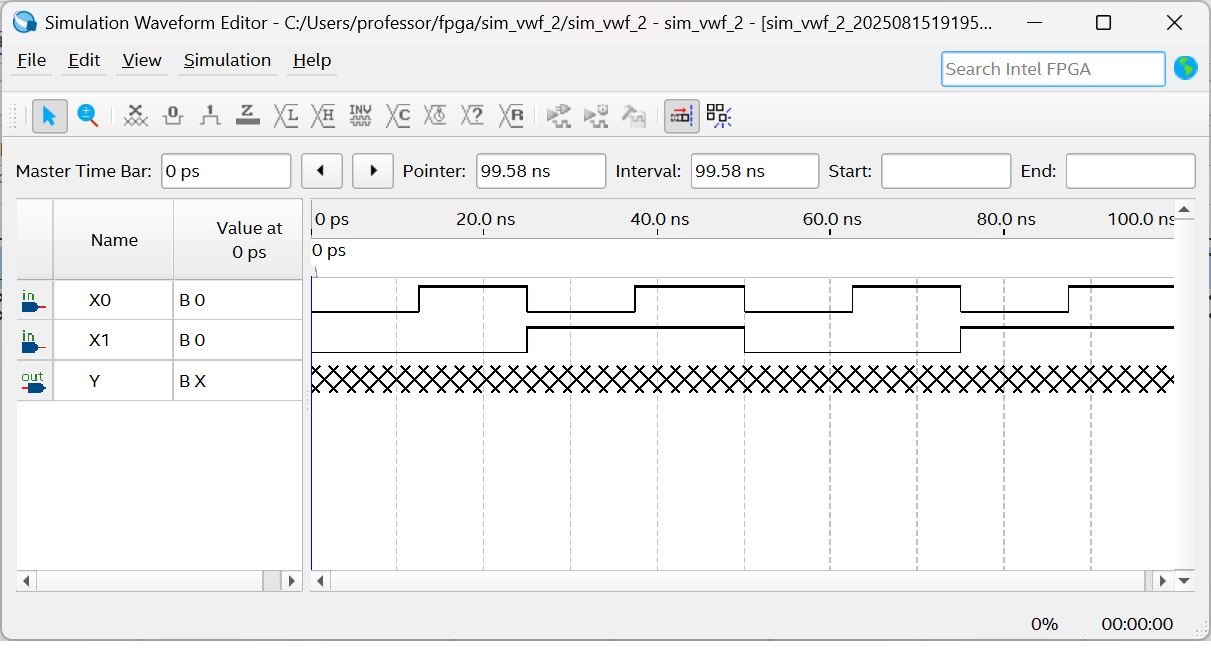

| Figura 14: Erro 2 - Saída indefinida |
 |
| Fonte: Autor |
Correção:
No Quartus Prime, (Não no Simulation Waveform Edition), acesse:
- Tools -> Options...
- Em Category, clique em EDA Tools Options
- No campo ModelSim insira o diretório correspondente a:
C:/intelFPGA/20.1/modelsim_ase/win32aloem da instalação do ModelSim.
- Se não houver o ModelSim instalado, faça o Download e instale-o.
- Execute o passo 3 e em seguida execute a simulação novamente.
