Board

TerasIC DE1-SoC for Intel FPGA University Program

O Kit de Desenvolvimento (Development Kit) DE1-SoC apresenta uma plataforma robusta de design de hardware construída em torno do FPGA System-on-Chip (SoC) da Altera, que combina núcleos embarcados Cortex-A9 dual-core com lógica programável para máxima flexibilidade de design, aproveitando poder da reconfigurabilidade aliada a um sistema de processador de alto desempenho e baixo consumo de energia.

O SoC da Altera integra, como mostrado na Figura 1, um sistema de processador rígido ( HPS - Hard Processor System) baseado em ARM, composto por processador, periféricos e interfaces de memória, perfeitamente integrados à estrutura FPGA por meio de um backbone de interconexão de alta largura de banda.

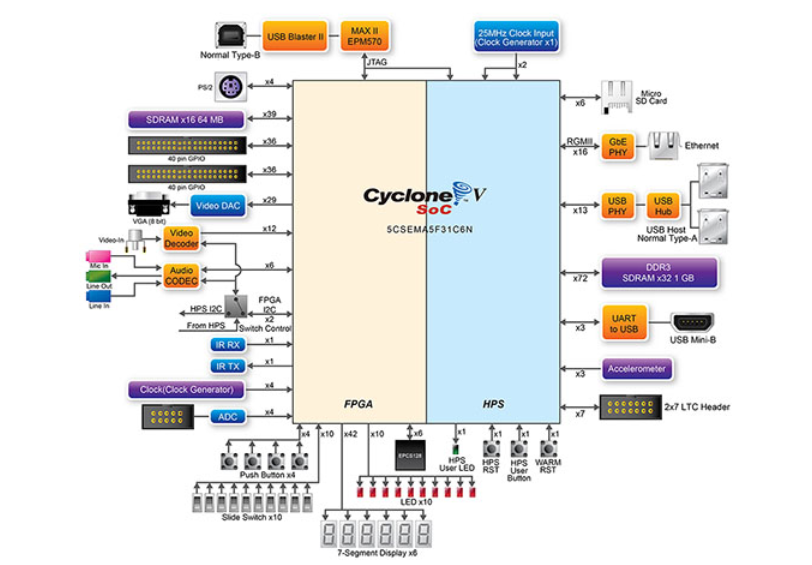

Figura 1: Diagrama de blocos - DE1-Soc DevKit

Fonte: DE1-SoC Development and Education Kit

Especificações

FPGA Device
- Cyclone V SoC 5CSEMA5F31C6 Device
- Dual-core ARM Cortex-A9 (HPS)
- 85K Programmable Logic Elements
- 4,450 Kbits embedded memory
- 6 Fractional PLLs
- 2 Hard Memory Controllers
Configuration and Debug
- Serial Configuration device – EPCS128 on FPGA
- On-Board USB Blaster II (Normal type B USB connector)
Memory Device
- 64MB (32Mx16) SDRAM on FPGA
- 1GB (2x256Mx16) DDR3 SDRAM on HPS
- Micro SD Card Socket on HPS
Communication
- Two USB 2.0 Host Ports (ULPI interface with USB type A connector) on HPS
- UART to USB (USB Mini B connector)
- 10/100/1000 Ethernet
- PS/2 mouse/keyboard
- IR Emitter/Receiver
Connectors
- Two 40-pin Expansion Headers (voltage levels: 3.3V)
- One 10-pin ADC Input Header
- One LTC connector (One Serial Peripheral Interface (SPI) Master ,one I2C and one GPIO interface )
ADC
- Sample rate: 500 KSPS
- Channel number: 8
- Resolution: 12 bits
- Analog input range : 0 ~ 4.096 V
Switches, Buttons and Indicators
- 4 User Keys (FPGA x4)
- 10 User switches (FPGA x10)
- 11 User LEDs (FPGA x10 ; HPS x 1)
- 2 HPS Reset Buttons (HPS_RST_n and HPS_WARM_RST_n)
- Six 7-segment displays
Sensors
- G-Sensor on HPS
Power
- 12V DC input

Layout

A Figura 2 ilustra a distribuição na parte superior da placa de desenvolvimento dos dispositivos associados ao FPGA e ao HPS. Os diversos dispositivos da placa e os conectores podem ser vistos na distribuição apresentada na Figura 2.

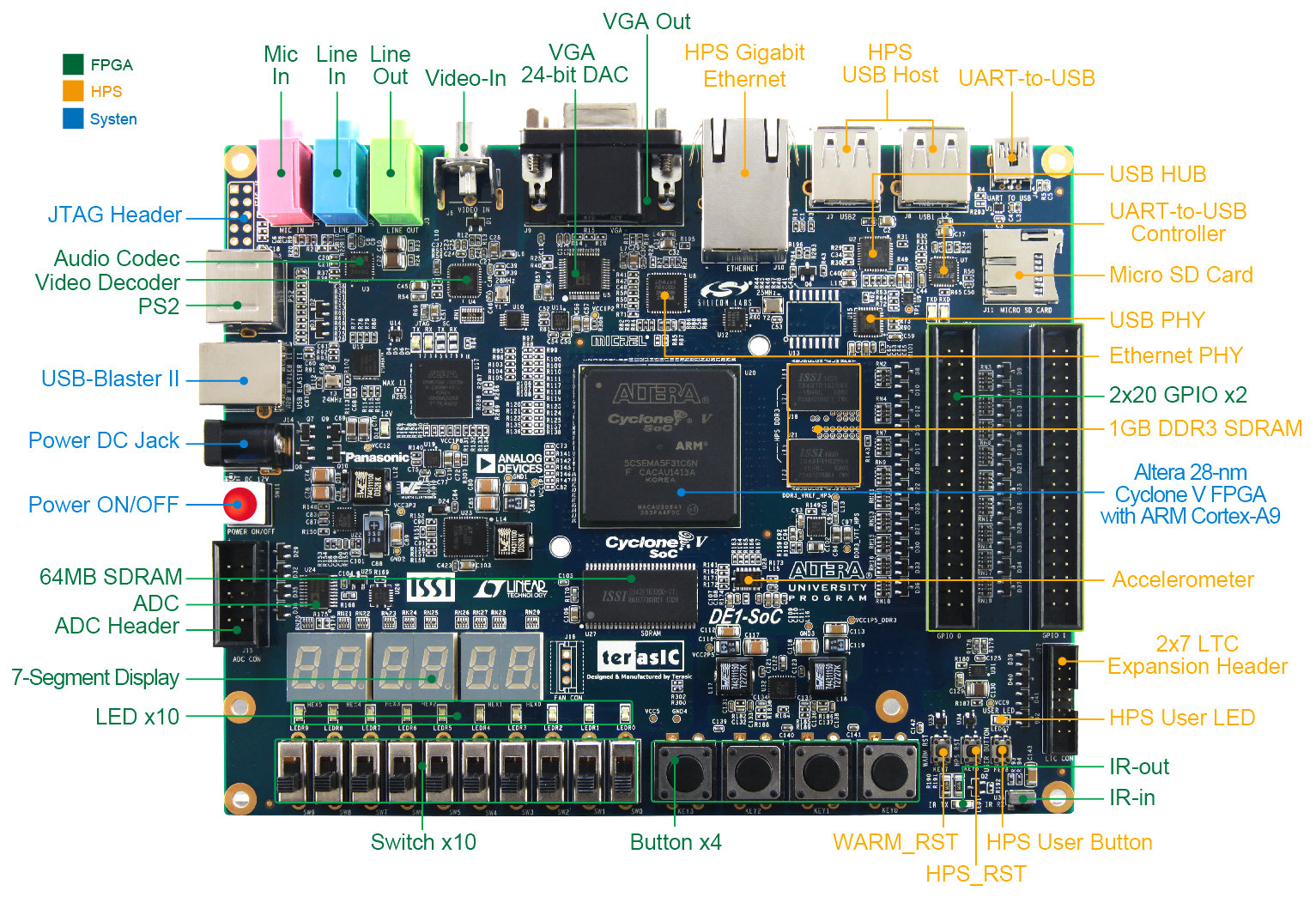

Figura 2: Layout superior da placa DE1-SoC

Fonte: DE1-SoC Development and Education Kit

Na parte inferior da placa de desenvolvimento é possível configurar o FPGA para operar em modo EPCS (Erasable Programmable Configurable Serial) ou HPS (Hard Processor System) através das chaves de seleção MSEL[4:0] implementadas na chave SW10, como ilustrado na Figura 3.

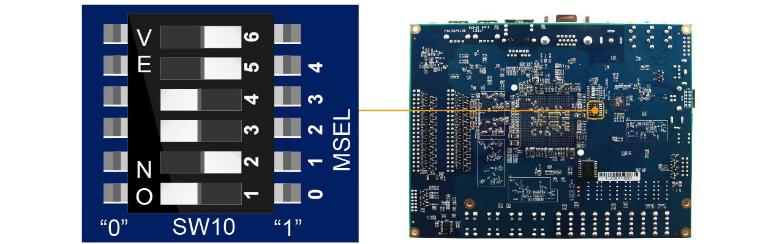

Figura 3: Layout inferior da placa DE1-SoC

Fonte: DE1-SoC Development and Education Kit

Obs: Note que a chave na posiçõa ON corresponde ao valor lógico 0.

MSEL[4:0]	Configure Scheme	Description
10010	AS	FPGA configured from EPCS (default)
01010	FPPx32	FPGA configured from HPS software: Linux
00000	FPPx16	FPGA configured from HPS software: U-Boot, with image stored on the SD card, like LXDE Desktop or console Linux with frame buffer edition.

Versões do kit didático

Existem algumas revisões no projeto e documentação da placa de desenvolvimento. Para identificar a versão que estamos utilizando, basta identificar, na parte inferior da placa, o número de série, conforme ilustrado na Figura 4.

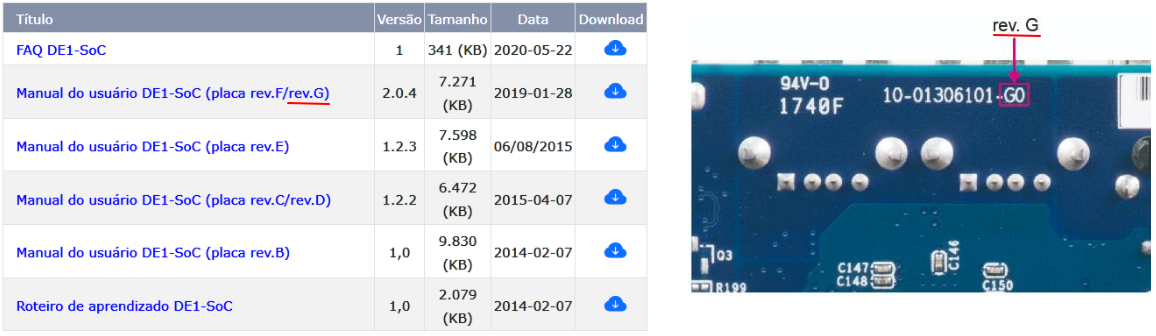

Figura 4: Identificando a versão da placa

Fonte: DE1-SoC Development and Education Kit

Conteúdo do kit

A Figura 5 ilustra o conteúdo do kit didático DE1-SoC, que será utilizado durante o desenvolvimento das atividades deste componente curricular.

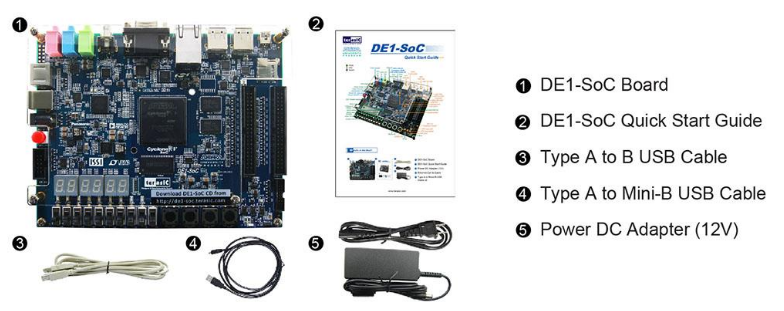

Figura 5: Conteúdo do kit

Fonte: DE1-SoC Development and Education Kit

Software

O software de desenvolvimento utilizado para projetos com a placa DE1-SoC é o Intel® Quartus® Prime Lite Edition Design Software, aqui em sua versão 24.1.

Ao baixar o instalador recomendado, execute o arquivo qinst-lite-windows-24.1std-1077.exe no Windows ou qinst-lite-linux-24.1std-1077.run no Linux.

Ao abrir a janela do instalador, conforme Figura 6, selecione os pacotes pertinentes à sua aplicação. Aqui são selecionados pacotes para os dispositivos Cyclone® V e MAX® II.

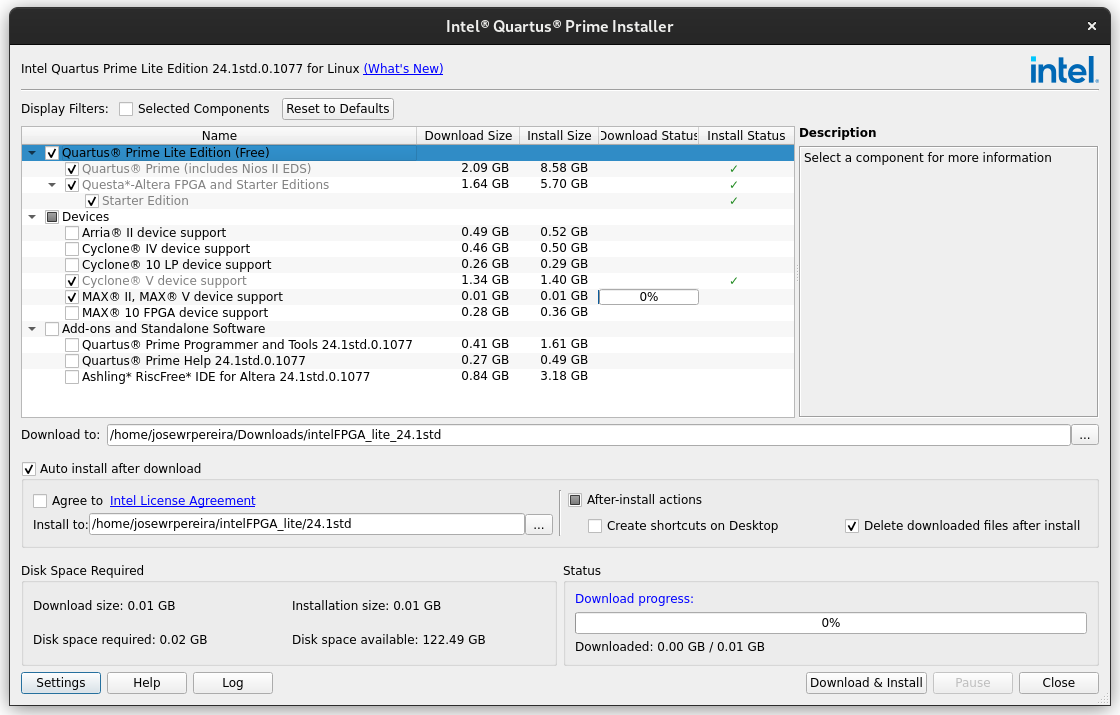

Figura 6: Instalação do Quartus Prime Lite Edition

Fonte: Intel® Quartus® Prime Lite Edition Design Software

Após a instalação a ferramenta está pronta para o uso.

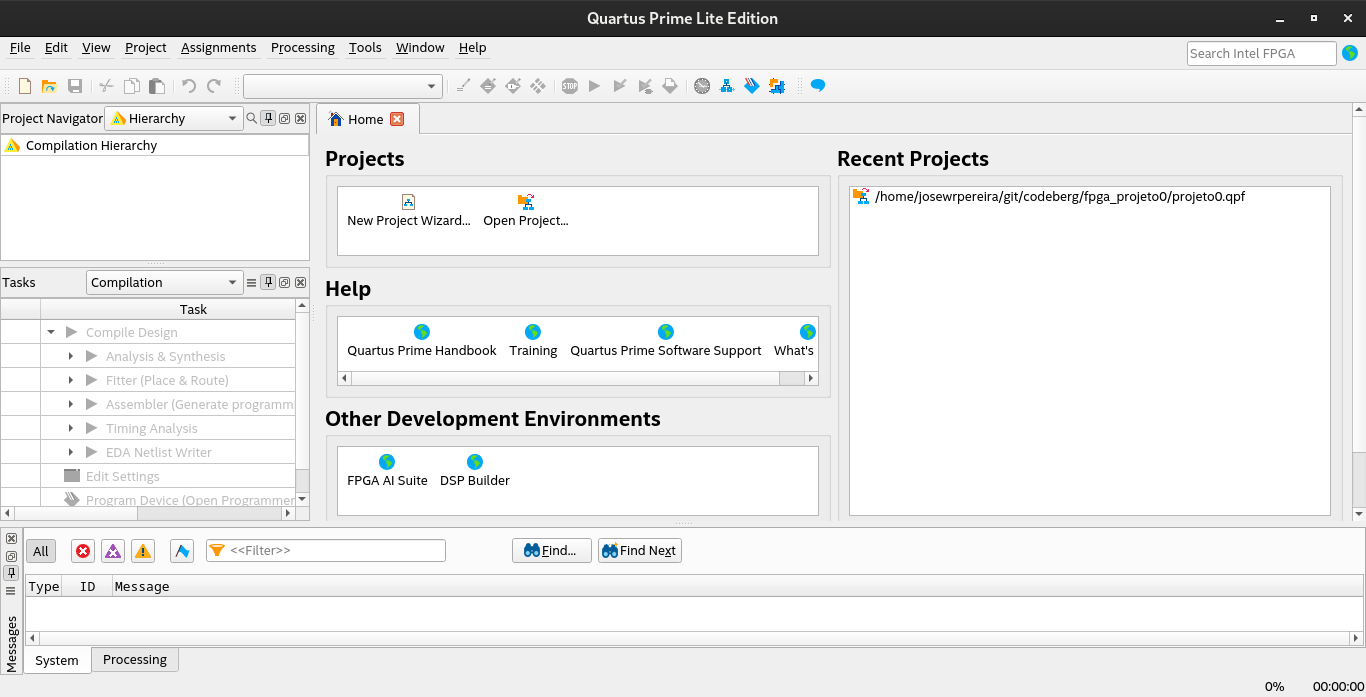

Figura 7: Quartus Prime Lite Edition

Fonte: Autor

Comunicação com a placa de desenvolvimento

1) Verifique a fonte de alimentação e conecte-a entre a placa e a tomada;

2) Conecte o cabo USB entre a placa e o computador;

3) Pressione o botão vermelho para ligar a placa;

4) No Windows, abra o Gerenciador de dispositivos e verifique se o seguinte dispositivo foi reconhecido:

JTAG cables
- Altera USB-Blaster II (JTAG interface)
- Altera USB-Blaster II (System console interface)
Caso apareça Dispositivo desconhecido
- Verifique se o driver está na pasta do quartus: C:\intelFPGA_lite\XX.X\quartus\drivers\usb-blaster-ii, onde o XX.X é a versão instalada.
- Se não houver o arquivo do driver na pasta de instalação do Quartus, baixe o driver direto do site e instale-o.

4) No Linux, não há necessidade de instalar driver para realizar download via USB-BlasterTM e USB-BlasterII, mas necessita de permissão de administrador.

Com privilégio de administrador, via sudo por exemplo, crie o novo arquivo /etc/udev/rules.d/92-usbblaster.rules, contendo:

92-usbblaster.rules

# USB-Blaster
SUBSYSTEM=="usb", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6001", MODE="0666"
SUBSYSTEM=="usb", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6002", MODE="0666"

SUBSYSTEM=="usb", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6003", MODE="0666"

# USB-Blaster II
SUBSYSTEM=="usb", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6010", MODE="0666"
SUBSYSTEM=="usb", ATTRS{idVendor}=="09fb", ATTRS{idProduct}=="6810", MODE="0666"

Caso tenha problemas, consulte Intel® FPGA Download Cable (formerly USB-Blaster) Driver for Linux.

Obs: A distribuição de GNU/Linux aqui utilizada é Debian 12.
