O GHDL é um compilador e simulador de código aberto para VHDL, mantido pela comunidade de desenvolvedores no GitHub, regularmente atualizado.

Pode ser executado em Windows, macOs e GNU/Linux e possui suporte para diversas plataformas entre elas x86, x86_64, armv6/armv7/aarch32, aarch64 e ppc64.

Possui suporte completo às versões de VHDL IEEE 1076 padrões 1987, 1993 e 2002 e suporte parcial às versões 2008 e 2019.

Possui a desvantagem de dar suporte apenas à linguagem VHDL, não suportando Verilog ou System Verilog.

Necessita exportar seus arquivos para formatos de onda do tipo GHW, VCD ou FST para visualizador como o GtkWave.

gtkwave

O GtkWave é uma ferramenta de análise para executar depuração em modelos de simulação VHDL.

Suporta vários formatos de despejo (dump) como:

  • Value Change Dump (VCD);
  • InterLaced eXtensible Trace (LXT);
  • GHDL Waveform (GHW).

Instalação (Windows)

  1. Download GHDL V5.1.1.
  2. Download GtkWave v3.
  3. Clique com o botão direito sobre cada um dos arquivos e Extrair tudo.
  4. Renomeie os respectivos diretórios para ghdl e gtkwave.
  5. Mova ambos para C:\eda\.
  6. Edite as variáveis de ambiente do sistema:
    1. Variáveis de usuário
    2. Variável: Path -> Editar -> Novo
    3. Inclua: C:\eda\ghdl\bin
    4. Inclua: C:\eda\gtkwave\bin`
    5. Clique em Ok -> Ok -> Ok
  7. GHDL e GtkWave instalados.

Instalação (GNU/Linux - Debian)

sudo apt update
sudo apt install ghdl gtkwave

Primeiro programa

Crie um arquivo de porta lógica básica do tipo E (And).

and.vhdl
library ieee;
use ieee.std_logic_1164.all;

entity and_gate is
    port(x0,x1: in std_logic; y:out std_logic );
end entity;

architecture main of and_gate is
begin
    y <= x0 and x1;
end architecture;

Crie um arquivo de teste de bancada.

and_tb.vhdl
library ieee;
use ieee.std_logic_1164.all;

entity and_gate_test_bench is
end and_gate_test_bench;


architecture test of and_gate_test_bench is
    component and_gate
        port(x0,x1: in std_logic; y: out std_logic);
    end component;
    signal in0, in1, out0 : std_logic;
begin
    gate_and: and_gate port map(x0 => in0, x1 => in1, y => out0);
    process begin
        in0 <= 'X';
        in1 <= 'X';
        wait for 1 ns;

        in0 <= '0';
        in1 <= '0';
        wait for 1 ns;

        in0 <= '1';
        in1 <= '0';
        wait for 1 ns;

        in0 <= '0';
        in1 <= '1';
        wait for 1 ns;

        in0 <= '1';
        in1 <= '1';
        wait for 1 ns;

        assert false report "Executed testbench";
        wait;
    end process;
end architecture;

Crie um arquivo de Makefile.

makefile
HDL=ghdl
FLAGS="--std=08"
SIM=gtkwave

all:
    @$(HDL) -a $(FLAGS) and.vhdl
    @$(HDL) -a $(FLAGS) and_tb.vhdl
    @$(HDL) -e $(FLAGS) and_gate_test_bench
    @$(HDL) -r $(FLAGS) and_gate_test_bench --wave=wave.ghw  --stop-time=5us

wave:
    $(SIM) wave.ghw

No Windows PowerShell, digite:

make

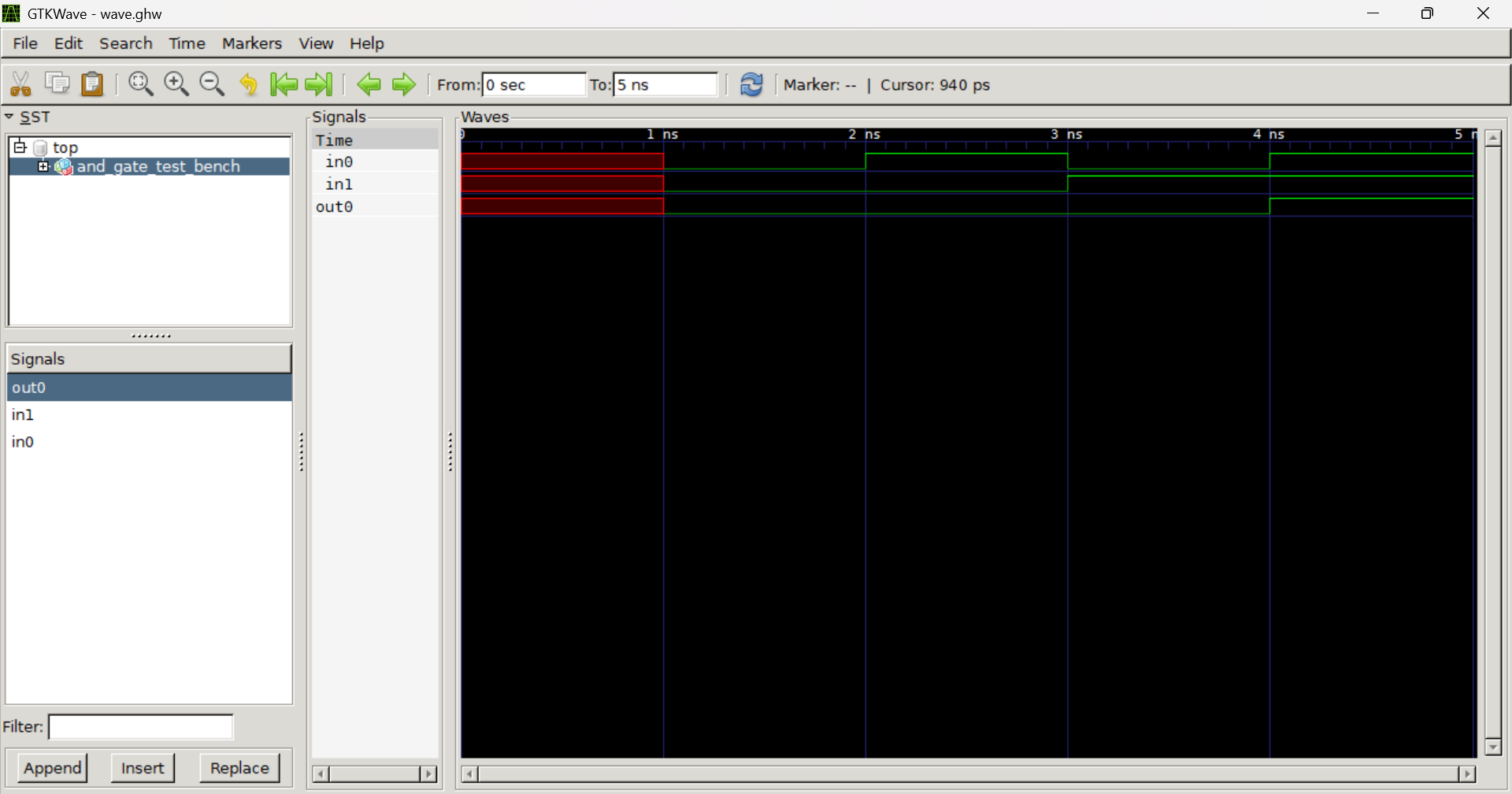

e para executar a simulação, digite:

make wave

and_wave
