Mapa de Karnaugh
O Mapa de Karnaugh (ou Mapa K) simplifica expressões de mintermos — representadas na forma de Soma de Produtos (SOP) — através de um método gráfico que identifica padrões de adjacência lógica para eliminar variáveis redundantes. Enquanto a simplificação por álgebra booleana exige manipulações matemáticas complexas, o Mapa K permite visualizar essas reduções diretamente da tabela-verdade.
1. Organização por Adjacência Lógica (Código Gray)

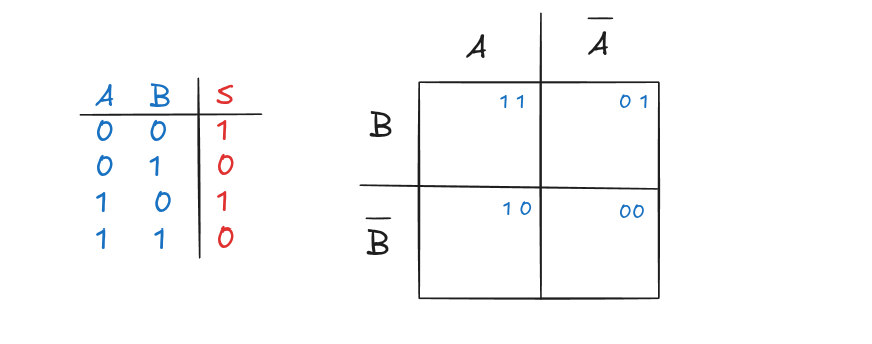

O mapa é construído de forma que as células adjacentes (horizontal ou verticalmente) difiram por apenas um bit em suas variáveis de entrada. Essa organização segue o Código Gray, garantindo que, ao mover-se de uma célula para a vizinha, apenas o estado de uma variável mude (de 0 para 1 ou vice-versa).
2. Agrupamento de Mintermos (Looping)

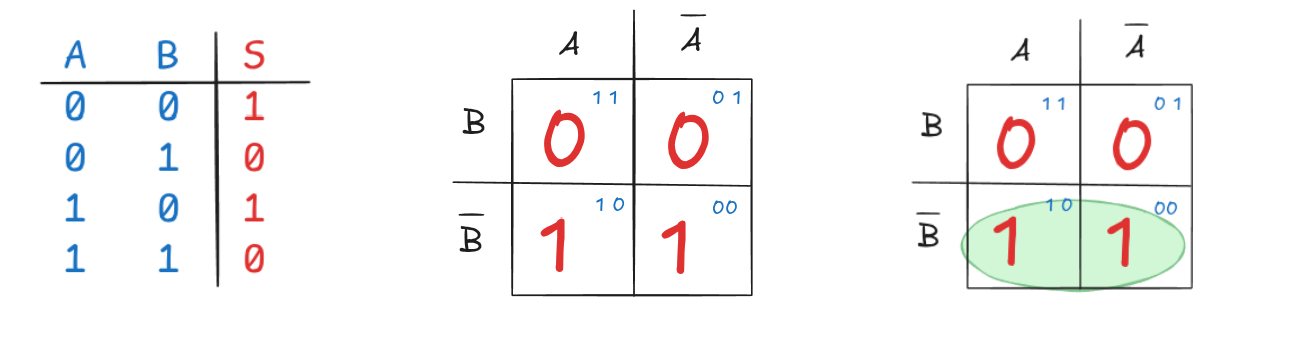

O processo de simplificação baseia-se em identificar regiões onde a saída assume o valor lógico 1 e agrupá-los em laços (loops). As regras fundamentais para esses agrupamentos são:
- Tamanho dos Grupos: Os grupos devem conter obrigatoriamente potências de 2 (1, 2, 4, 8 ou 16 elementos).
- Maximização: Os laços devem ser o maior possível para garantir a máxima simplificação; quanto maior o laço, mais variáveis são eliminadas.
- Flexibilidade: Os laços podem se sobrepor e também podem "dar a volta" pelas bordas do mapa (adjacência circular).
3. Eliminação de Variáveis
A simplificação ocorre quando uma variável aparece dentro de um mesmo laço tanto em sua forma complementada (0) quanto não complementada (1). Como essas formas se anulam logicamente (\(A + \bar{A} = 1\)), a variável "desaparece" da expressão resultante.
O impacto da simplificação depende do número de elementos no grupo:
- Par (2 células): Elimina 1 variável da expressão do mintermo.
- Quadra (4 células): Elimina 2 variáveis.
- Oitava (8 células): Elimina 3 variáveis.
4. Construção da Expressão Simplificada

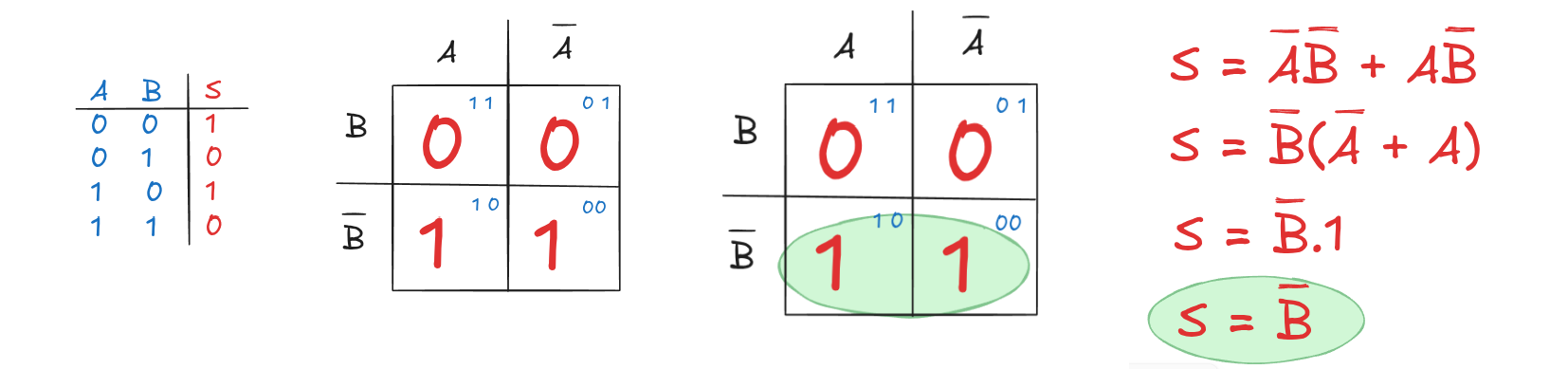

Após realizar todos os agrupamentos necessários para cobrir todos os 1s do mapa, a função final simplificada é obtida através da disjunção (operação OR) dos termos resultantes de cada laço. Se houver condições de "não importa" (don't care), representadas por "X", elas podem ser tratadas como 1 para aumentar o tamanho dos laços e simplificar ainda mais a expressão, ou como 0 se não ajudarem no agrupamento.
5. Casos Irrelevantes
As condições "don't care" (frequentemente denominadas como condições de "não importa" ou "casos irrelevantes") referem-se a combinações de variáveis de entrada que nunca ocorrerão em um projeto específico ou cujos resultados de saída não interferem no funcionamento do sistema,. Nos Mapas de Karnaugh (Mapa K) e nas tabelas-verdade, esses estados são representados graficamente pelo símbolo "X" ou por um hífen "-".
A utilização dessas condições no Mapa de Karnaugh segue critérios técnicos de otimização de hardware:
- Flexibilidade no Agrupamento: Durante o processo de simplificação gráfica, o projetista pode tratar cada "X" individualmente como nível lógico 1 ou 0, dependendo do que for mais vantajoso para a redução do circuito.
- Maximização dos Laços (Looping): Para obter a expressão booleana mais simples, deve-se considerar o "X" como valor 1 sempre que ele permitir a formação de grupos maiores — como quadras (4 células) ou oitavas (8 células) — já que grupos maiores eliminam um número maior de variáveis redundantes.
- Tratamento como Nível Zero: Se uma condição "don't care" não auxiliar na expansão de um laço ou na cobertura de uma saída 1 que precise ser agrupada, ela deve ser tratada como 0 e, consequentemente, ignorada nas associações.
- Simplificação de Expressões: O uso estratégico de "X" permite que funções complexas sejam reduzidas a formas canônicas muito mais simples, minimizando o número de portas lógicas e os atrasos de propagação no circuito final.

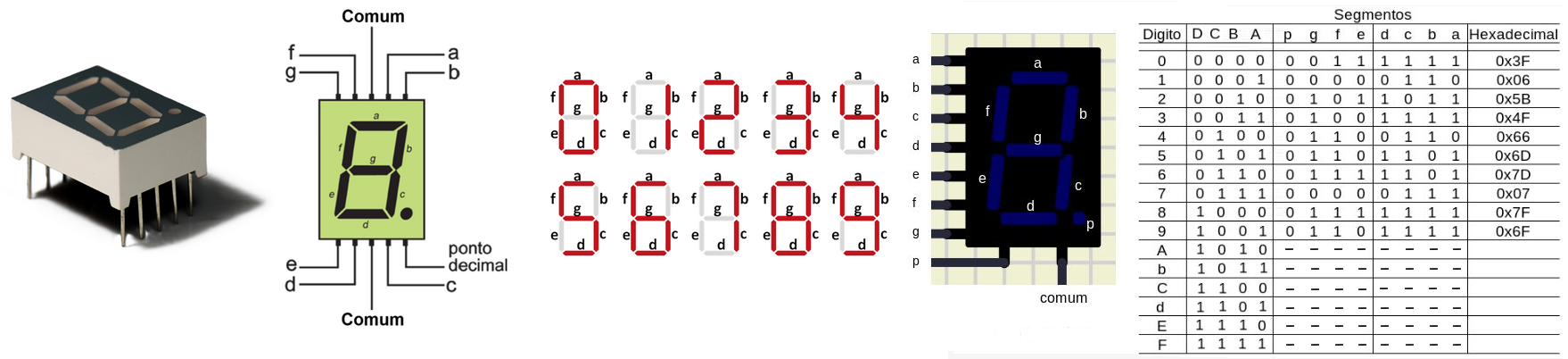

Essa técnica é amplamente aplicada em componentes onde certas combinações binárias são descartadas, como em decodificadores de BCD para sete segmentos ou em codificadores de prioridade, permitindo que a lógica resultante seja mais econômica em termos de área de silício e consumo de recursos.

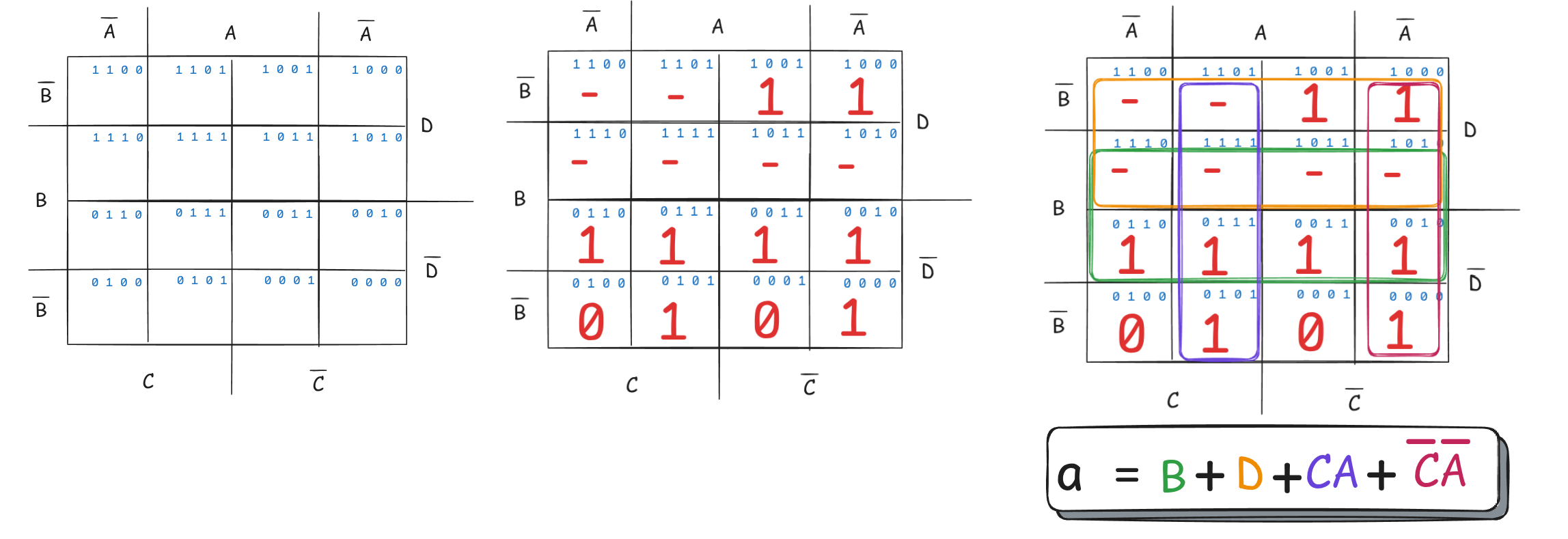

Segue exemplo de simplificação usando mapa de Karnaugh com quatro variáveis para o segmento a do display.
Exercícios
1) Simplificação de Mintermos (3 Variáveis)

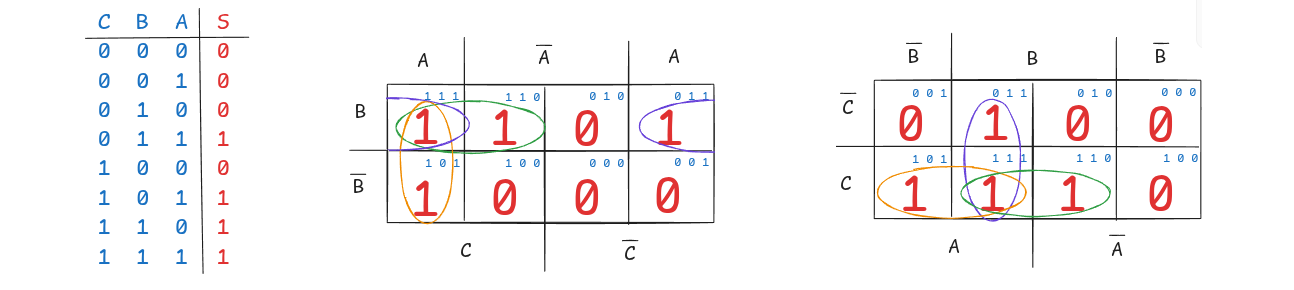

Dada a expressão booleana abaixo, preencha o Mapa de Karnaugh de três variáveis (\(A, B, C\)) e determine a expressão simplificada final. Lembre-se de que a organização das células deve seguir o Código Gray (00, 01, 11, 10).
\(S = \bar{A}\bar{B}C + \bar{A}BC + A\bar{B}C + ABC + AB\bar{C}\)
2) Conversão de Tabela-Verdade para Mapa K (3 Variáveis)
A partir da tabela-verdade fornecida, monte o Mapa de Karnaugh e obtenha a função lógica simplificada.
| A | B | C | S |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 1 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
3) Otimização de Sistema com 4 Variáveis
Projete a lógica simplificada para um sistema de quatro variáveis (\(A, B, C, D\)) onde a saída assume valor lógico 1 para os seguintes mintermos:
Mintermos (m): \(\sum m(0, 1, 2, 4, 5, 6, 8, 9, 10, 12, 13, 14)\)
4) Uso de Condições "Don't Care" (X)
Em projetos de hardware, como decodificadores de BCD para sete segmentos, algumas combinações de entrada nunca ocorrem ou são irrelevantes. Utilize o Mapa K de quatro variáveis (\(P, Q, R, S\)) para simplificar a função abaixo, tratando os "X" como 1 sempre que ajudarem a expandir um laço.
- Segmento C: Mintermos (1): \(m_0, m_1, m_3, m_4, m_5, m_6, m_7, m_8, m_9\)
- Don't Cares (X): \(m_{10}, m_{11}, m_{12}, m_{13}, m_{14}, m_{15}\)
5) Ainda usando condições "Don't Care" (X)
Da mesma forma que o exercício anterior, defina os mintermos (1) para os segmentos do conversor (BCD para 7 segmentos) e utilizando o Mapa K de quatro variáveis (\(P, Q, R, S\)), simplifique as funções:
- Segmento b: Mintermos (1):
- Segmento d: Mintermos (1):
- Segmento e: Mintermos (1):
- Segmento f: Mintermos (1):
- Segmento g: Mintermos (1):
Para todos use:
- Don't Cares (X): \(m_{10}, m_{11}, m_{12}, m_{13}, m_{14}, m_{15}\)
