Interface Homem-Máquina

Uma IHM (Interface Homem-Máquina), também referida pelos termos em inglês HCI (Human-Computer Interface) ou MMI (Man-Machine Interface), define a maneira como um sistema computacional interage com os seres humanos. Em sistemas embarcados, a IHM é o componente que permite ao usuário monitorar o estado do dispositivo, fornecer comandos ou realizar a parametrização de seu comportamento.

Os principais conceitos e características de uma IHM no contexto de sistemas embarcados incluem:

  • Interfaces Dedicadas: Diferente dos computadores de uso geral, que utilizam teclados, mouses e grandes monitores, a maioria dos sistemas embarcados possui uma interface de usuário dedicada e simplificada. Isso pode incluir botões (push buttons), LEDs, volantes, pedais e chaves tácteis.
  • Componentes de Hardware: As IHMs podem variar conforme a complexidade da aplicação:
    • Simples: LEDs para sinalização visual e botões para entradas binárias.
    • Alfanuméricas e Numéricas: Displays de sete segmentos e módulos LCD (16x2, 20x4) para exibição de mensagens de texto e números.
    • Avançadas: Displays gráficos (GLCD), telas sensíveis ao toque (touch screens), teclados matriciais e até interfaces de voz.
  • Computação Ubíqua: Muitas vezes, a IHM é projetada para ser tão integrada ao produto físico que o usuário mal percebe que há processamento de informações envolvido, um conceito conhecido como "computador que desaparece".
  • Camada de Software: A interação é gerenciada por códigos específicos:
    • Drivers de Dispositivo: Funções de baixo nível que controlam diretamente o hardware da interface.
    • GUI (Interface Gráfica de Usuário): Em sistemas mais robustos que utilizam Sistemas Operacionais de Tempo Real (RTOS), pode haver suporte para elementos gráficos mais complexos, facilitando a usabilidade.

Em resumo, a IHM é o elo de comunicação entre o firmware (a lógica interna do sistema) e o operador humano, sendo essencial para que o sistema embarcado cumpra seu objetivo prático de forma eficiente e segura.

Desafio

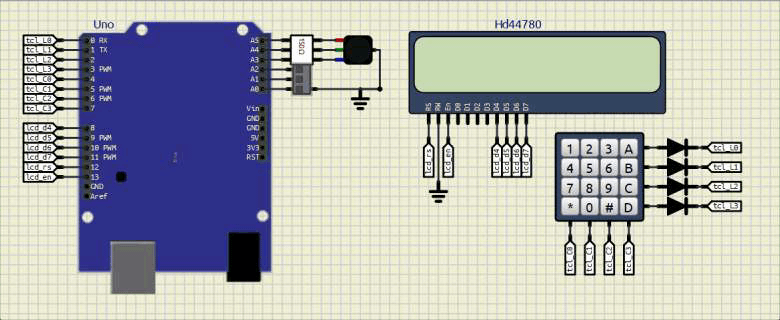

Elabore um programa que execute o comportamento conforme ilustração da simulação que segue.

atmega328
