Semáforo com temporizador

1. Objetivo:

Desenvolver uma aplicação, programa, para um ser executado na simulação de controle de tráfego (semáforo), a ser instalado em um cruzamento de pedestre.

Figura 1a: Exemplo de cruzamento de pedestres	Figura 1b: Semáforo para veículos
Fonte: freepik

2. Requisitos da solução

1. Interface
   1. Semáforo de veículos (Vm, Am, Vd);
   2. Semáforo de pedestres (Vd, Vm);
   3. Botão pulsador para pedestres;
   4. Display de temporização decrescente;
2. Comportamento
   • Intervalo de tempo para o Semáforo de Veículos(sv):
     • Verde: 42s
     • Amarelo: 3s
     • Vermelho: 15s
   • Semáforo de Pedestre(sp) sincronizado com o de veículos:
     • Verde (sv) : Vermelho (sp)
     • Amarelo (sv) : Vermelho (sp)
     • Vermelho (sv) : Verde (sp)
     • Piscar Vermelho (sp) 3x antes de mudar em definitivo.
   • Botão pulsador para antecipar liberação de passagem dos pedestres:
     • Se faltar mais do que 10s para o acionamento da cor amarela, reduzir para 10s.
     • Se faltar menos do que 10s para o acionamento da cor amarela, manter o tempo restante.
   • O display de temporização deve exibir a contagem decrescente com o tempo restante para atravessia do pedestre, ou o tempo restante da cor vermelha no semáforo dos veículos.
     • Em qualquer outra situação, o display não deve mostrar contagem, apenas uma indicação de que está funcionando, não podendo ficar totalmente apagado.

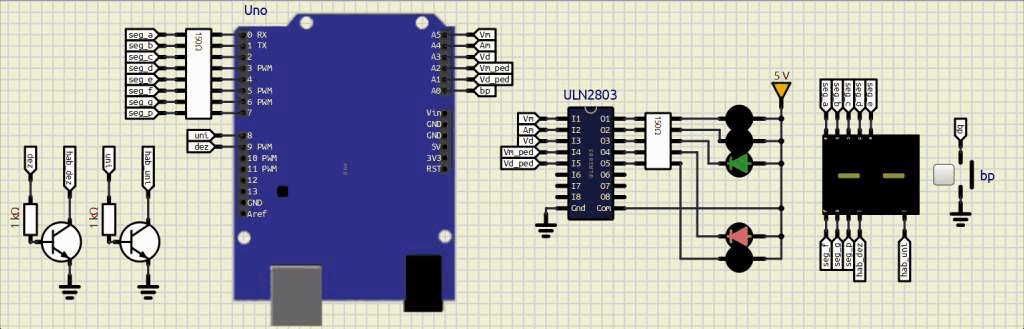

3. Estrutra (Hardware): Circuito eletrônico
   • Potência por sinaleiro: 7W
   • Tensão de operação: 24V
   • Displays de 7 segmentos Anodo ou Catodo comum

---

3. Planejamento da solução

1. Planejamento do produto final
2. Planejamento das ferramentas e materiais
3. Planejamento do processo

---

4. Solução

Bom trabalho!
