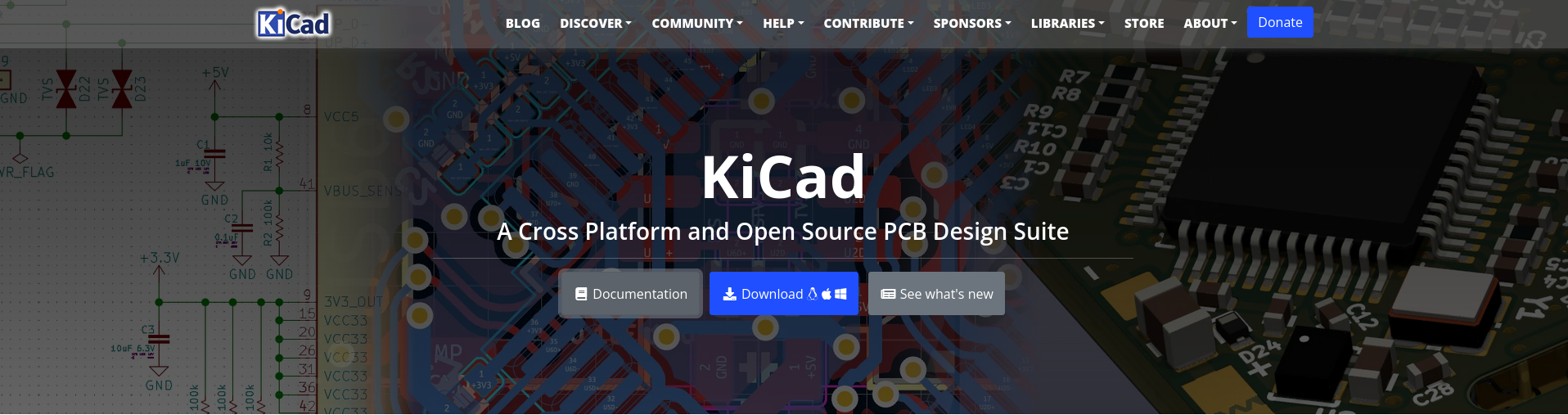

capa

O KiCad é um pacote de software livre e de código aberto voltada para a automação de design eletrônico (EDA). Ele oferece ferramentas completas para a criação de circuitos eletrônicos, incluindo captura de esquemas, simulação de circuitos integrados, layout de placas de circuito impresso (PCB), renderização 3D e exportação de dados para fabricação. O software é multiplataforma, funcionando em Linux, Windows e macOS.

Fluxo de Trabalho do KiCad

O fluxo de trabalho no KiCad é centralizado em um Gerenciador de Projetos que integra os diversos componentes do software. Diferente de versões muito antigas, onde era necessário gerar arquivos de "netlist" manualmente para passar do esquema para a PCB, as versões modernas realizam essa integração de forma direta.

O processo típico envolve:

  1. Edição do Esquema: Utiliza-se o Editor de Esquemas para desenhar o circuito usando símbolos (resistores, microcontroladores, etc.) de bibliotecas preexistentes.
  2. Simulação: É possível realizar simulações de circuitos (via Ngspice) diretamente no editor de esquemas para verificar o comportamento elétrico.
  3. Layout da PCB: No Editor de PCB, o design é transformado em um layout físico, posicionando as footprints (pegadas) dos componentes e traçando as conexões de cobre.
  4. Geração de Arquivos de Saída: O processo de plotagem gera os arquivos necessários para a fabricação, como arquivos Gerber, brocas de perfuração e listas de materiais (BOM).

Informações Relevantes

  • Componentes Adicionais: A suíte inclui ferramentas como:
    • GerbView: visualizador de arquivos Gerber.
    • PCB Calculator: para cálculos de largura de trilha e espaçamento elétrico.
    • Bitmap2Component: converte imagens em símbolos ou footprints.
  • Gerenciamento de Biblioteca: O KiCad possui bibliotecas vastas de símbolos, footprints e modelos 3D, além de editores dedicados para que o usuário crie seus próprios componentes.
  • Compatibilidade de Arquivos: O software é retrocompatível, abrindo arquivos de versões anteriores. Entretanto, uma vez que um arquivo é salvo em uma versão principal nova (como a 9.0), ele não poderá mais ser aberto por versões anteriores.
  • Interface de Usuário: O comportamento é baseado em "ferramentas" (modos de operação). A tecla Esc é usada universalmente para cancelar ações ou retornar à ferramenta de seleção padrão.

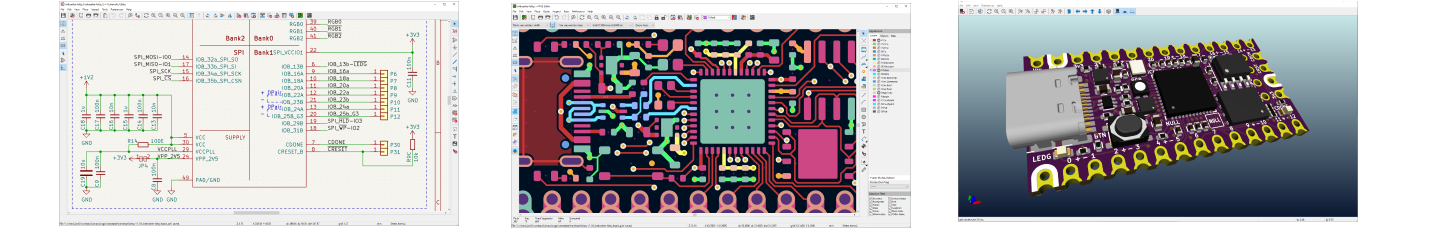

Principais etapas do projeto eletrônico

1. Esquemático (Schematic)

O esquemático é uma coleção de uma ou mais páginas (folhas) que contêm os desenhos do circuito eletrônico.

  • Símbolos: Nele, você utiliza símbolos para representar elementos do circuito, que podem ser componentes físicos (como resistores e microcontroladores) ou conceitos não físicos (como terminais de energia ou terra).
  • Conexões: Os símbolos possuem pinos, que são os pontos de conexão interligados por fios no desenho.
  • Funcionalidade: No Editor de Esquemáticos do KiCad, além de desenhar o circuito, é possível realizar simulações integradas (via SPICE) e gerar listas de materiais (BOM).

2. Layout (PCB)

O layout (ou placa de circuito impresso - PCB) é o documento de design que representa a implementação física do esquemático.

  • Footprints: No layout, os símbolos do esquemático são substituídos por footprints (pegadas), que definem o espaço físico e os pads (áreas de cobre) onde os componentes serão soldados na placa real.
  • Roteamento: É nesta etapa que se definem as trilhas de cobre, o empilhamento de camadas (padstacks) e as vias de conexão entre elas.
  • Fabricação: O Editor de PCB é usado para gerar os arquivos de saída necessários para a produção da placa, como arquivos Gerber ou o formato ODB++.

3. Visualizador 3D (3D Viewer)

O 3D Viewer é a ferramenta de renderização 3D integrada ao KiCad, que permite visualizar a placa antes de ela ser fabricada.

  • Modelagem Detalhada: Ele exibe modelos 3D dos componentes montados sobre a placa, permitindo uma inspeção visual do design físico.
  • Exportação: O sistema de renderização 3D do KiCad permite exportar o design em diversos formatos para uso em outros softwares de engenharia.
  • Precisão: Versões recentes (como a 9.0) melhoraram o suporte para exibir detalhes finos de cobre e oferecem mais controle sobre quais dados são incluídos na visualização e exportação do modelo.

Referências

KICAD. Homepage. Disponível em: https://www.kicad.org/. Acesso em: 24 fev. 2026.

LIMA, Charles Borges de; VILLAÇA, Marco Valério Miorim. AVR e Arduino: Técnicas de Projeto. 2. ed. Florianópolis: Edição dos Autores, 2012.

TAVARES, Rodrigo. Curso de Projeto de PCB com KiCAD. YouTube. [s. d.]. Playlist (26 vídeos). Disponível em: https://www.youtube.com/playlist?list=PL8kCnofYYWZrkhUis1svLGux1tjYNJy2Z. Acesso em: 24 fev. 2026.
