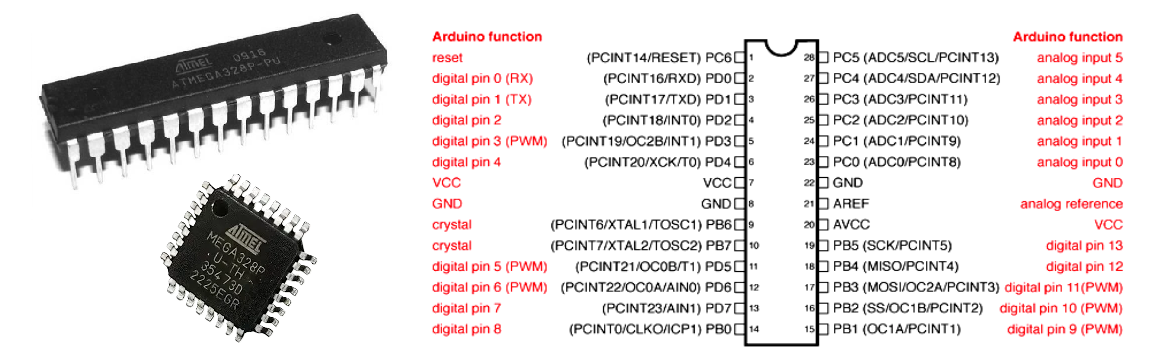

atmega328

Entrada/Saída Digital - Digital Input/Output

1. Saídas Digitais

Uma saída digital é um recurso fundamental de um sistema embarcado que permite ao microcontrolador interagir com elementos externos, enviando sinais que possuem apenas dois estados lógicos possíveis: o estado "ligado" (on) e o estado "desligado" (off). Esses estados são representados, respectivamente, pelos valores binários '1' e '0'.

1.1 Representação Elétrica e Níveis Lógicos

Os valores lógicos de uma saída digital são traduzidos em níveis de tensão específicos:

  • Nível Lógico Baixo (0 ou LOW): Corresponde geralmente a 0V (terra ou ground).
  • Nível Lógico Alto (1 ou HIGH): Corresponde à tensão de alimentação do circuito, geralmente 5V ou 3,3V.
  • Estado de Alta Impedância (Z): Representa uma saída "desconectada" eletricamente, onde o pino não drena nem fornece corrente considerável.

1.2 Capacidade Elétrica e Restrições

As saídas digitais possuem limitações físicas que devem ser respeitadas para não danificar o componente:

  • Limite de Corrente: Cada pino pode fornecer ou receber uma corrente limitada. No caso do ATmega328, o limite é de 40 mA por pino, sendo recomendado manter-se em torno de 20 mA para operação segura.
  • Drivers Externos: Quando a carga a ser controlada exige mais corrente do que a saída pode fornecer (como motores ou relés), é necessário utilizar circuitos de interface, como chaves transistorizadas ou CIs de potência como o ULN2003.

1.3 Funções Alternativas

Muitos pinos de saída podem ser multiplexados para servir como saídas de periféricos internos específicos, como:

  • USART: O pino TXD (transmissão de dados seriais) é forçado como saída sempre que o transmissor está habilitado;
  • PWM: Pinos de comparação de saída (como OC0A, OC1A) enviam sinais de modulação por largura de pulso para controle de potência;
  • SPI: O pino MOSI atua como a saída de dados do mestre na comunicação serial periférica .

1.4 Aplicações Comuns

As saídas digitais são usadas para controlar uma vasta gama de periféricos, incluindo:

  • LEDs: Atuando como sinalizadores visuais.
  • Displays: Acionando displays de 7 segmentos ou módulos LCD.
  • Transistores: Para o chaveamento de Reles, Sinaleiros, Motores CC entre outros.

2. Entradas Digitais

Uma entrada digital é o recurso de um sistema embarcado que permite ao microcontrolador ler estados binários do mundo físico. Diferente de um sinal analógico, que é contínuo, o sinal digital possui apenas dois estados claramente definidos: ligado ou desligado, representados logicamente como '1' e '0'.

2.1 Representação Elétrica

Os estados lógicos de uma entrada digital são traduzidos por níveis de tensão elétrica:

  • Nível Lógico Baixo (LOW / 0): Geralmente correspondente a 0V (GND).
  • Nível Lógico Alto (HIGH / 1): Geralmente correspondente à tensão de alimentação, como 5V ou 3,3V.
  • Limiares de Tensão: Para evitar incertezas, os microcontroladores definem faixas de tolerância. Por exemplo, em alguns sistemas de 3,3V, tensões entre 2V e 5V são interpretadas como HIGH, enquanto entre 0V e 1,3V são consideradas LOW.

2.2 Estado de Alta Impedância (Hi-Z)

Quando um pino é configurado como entrada, ele se comporta como uma alta impedância. Isso significa que o pino atua como se estivesse eletricamente "desconectado", permitindo que um dispositivo externo (como um sensor ou botão) controle a tensão no pino com facilidade, sem que o microcontrolador interfira nesse sinal.

2.3 Pinos Flutuantes e Resistores de Pull-up/Pull-down

Um pino de entrada nunca deve ser deixado "flutuando" (sem conexão definida), pois ruídos eletromagnéticos podem causar leituras erráticas. Para garantir estabilidade, utilizam-se resistores:

  • Pull-up: Conecta o pino ao VCC, mantendo-o em nível HIGH por padrão até que um sinal externo o leve ao GND.
  • Pull-down: Conecta o pino ao GND, mantendo-o em nível LOW até que um sinal externo o leve ao VCC.
  • Pull-ups Internos: Microcontroladores modernos, como o ATmega328P, possuem resistores de pull-up internos que podem ser ativados via software, simplificando o circuito externo.

2.4 Configuração e Leitura

No contexto de arquiteturas como a do AVR, o gerenciamento é feito por registradores específicos:

  • Configuração: Deve-se escrever o valor '0' no bit correspondente do registrador DDR (Data Direction Register). No Arduino, usa-se pinMode(pino, INPUT).
  • Leitura: O estado físico do pino é lido através do registrador PIN (Port Input Pins). No Arduino, utiliza-se a função digitalRead(pino), que retorna HIGH ou LOW.

2.5 Desafios Práticos: O Bounce

Ao usar entradas digitais com componentes mecânicos (como botões), ocorre o fenômeno do bounce (trepidação). Devido ao contato físico metálico, o sinal oscila rapidamente entre 0 e 1 antes de estabilizar. Para evitar que o microcontrolador interprete isso como múltiplos cliques, é necessário implementar técnicas de debounce via software (atrasos) ou hardware (filtros).

2.6 Aplicações Comuns

As entradas digitais são usadas para interagir uma vasta gama de periféricos, incluindo:

  • Botões e Chaves Tácteis: Utilizados para ações simples como ligar/desligar um acionamento ou processo;
  • Teclados Matriciais: Empregados quando há necessidade de inserir dados complexos, como em controles de acesso por senha numérica ou calculadoras, permitindo ler várias teclas com poucos pinos de I/O;
  • Sensores e fins de curso: Detectam a presença de um objeto a ser contato, por exemplo, ou o momento de finalizar uma movimentação.

3. Configuração e Funcionamento Interno

Em microcontroladores como o ATmega328P (usado no Arduino), o comportamento de um pino como saída digital é gerenciado por registradores de memória internos:

  • DDRx (Data Direction Register): É o registrador de direção; para configurar um pino como saída, o programador deve escrever o valor '1' no bit correspondente deste registrador.
  • PORTx (Data Register): Uma vez configurado como saída, a escrita neste registrador define o estado do pino. Escrever 1 coloca o pino em nível alto (VCC) e escrever 0 coloca-o em nível baixo (0V).
  • PINx (Port Input Pins): É o registrador exclusivo de leitura. Ao acessá-lo, o microcontrolador lê o estado atual do buffer de entrada, que reflete se a tensão no pino é alta (1) ou baixa (0) no exato momento da leitura.

No ambiente Arduino, essas operações são simplificadas pelas funções pinMode(pino, OUTPUT) para configuração, digitalWrite(pino, valor) para o acionamento e digitalRead(pino) para a leitura.

5.1 DDR (Data Direction Register)

O DDR é o registrador de direção de dados. Sua função exclusiva é configurar se um pino específico se comportará como uma entrada ou como uma saída.

  • Configuração como Saída: Escreve-se o valor lógico '1' no bit correspondente do DDR. Isso habilita um buffer (tri-state) que conecta internamente o registrador de dados ao pino físico.
  • Configuração como Entrada: Escreve-se o valor lógico '0' no bit correspondente. Isso desabilita o buffer de saída, permitindo que um dispositivo externo controle a tensão no pino com segurança.
  • Equivalência no Arduino: Configurar o DDR é o equivalente direto de usar a função pinMode(pino, OUTPUT) ou pinMode(pino, INPUT).

5.2 PORT (Data Register)

O PORT é o registrador de dados, utilizado para definir o estado lógico enviado para o pino ou para configurar recursos internos, dependendo da direção definida no DDR. Sua função é dual:

  • Quando o pino é Saída (DDR = 1):
    • Escrever '1' no bit do PORT coloca o pino em nível lógico alto (5V ou VCC).
    • Escrever '0' no bit do PORT coloca o pino em nível lógico baixo (0V ou GND).
    • Equivalência no Arduino: É o equivalente a usar digitalWrite(pino, HIGH) ou digitalWrite(pino, LOW).
  • Quando o pino é Entrada (DDR = 0):
    • Escrever '1' no bit do PORT habilita o resistor de pull-up interno para aquele pino. Esse resistor garante um nível lógico estável quando nada está conectado ao pino.
    • Escrever '0' desabilita o pull-up, deixando o pino em estado de alta impedância (flutuante).

5.3 PIN (Port Input Pins)

o registrador PINx é utilizado para ler o estado lógico atual dos pinos físicos do microcontrolador.

  • Leitura Exclusiva: Na maioria das operações, o PINx funciona como um registrador de leitura exclusiva
  • Recurso de Toggle (Inversão): Uma característica específica de arquiteturas AVR mais modernas (como o ATmega328P) é que escrever o valor lógico '1' em um bit do registrador PINx resulta na inversão automática (toggle) do bit correspondente no registrador de dados PORTx, alternando seu estado entre alto e baixo sem a necessidade de uma operação de leitura-modificação-escrita complexa.

Internamente, cada bit do registrador PINx possui um hardware de sincronização composto por latches. Isso é necessário para evitar o fenômeno da metaestabilidade, garantindo que o valor lido seja estável mesmo que o sinal externo mude no momento da amostragem do clock interno. Devido a esse hardware de sincronização, existe um atraso de aproximadamente um ciclo de clock para que o dado físico chegue ao registrador interno. Por essa razão, se o código realizar uma leitura do PINx imediatamente após uma alteração no DDRx ou PORTx, é recomendado assim inserir uma instrução NOP (nenhuma operação) para dar tempo ao hardware de sincronizar o valor correto.

5.4 Organização e Grupos

Esses registradores são organizados em grupos (portas) de até 8 bits, onde cada bit controla um pino físico específico. No ATmega328P, os grupos comuns são:

  • DDRB / PORTB / PINB: Controlam os pinos digitais 8 a 13 do Arduino.
  • DDRC / PORTC / PINC: Controlam os pinos A0 a A5 do Arduino.
  • DDRD / PORTD / PIND: Controlam os pinos digitais 0 a 7 do Arduino.

5.5 Resumo de Funcionamento

DDR (bit n) PORT (bit n) Modo do Pino Descrição
0 0 Entrada Alta impedância (entrada simples).
0 1 Entrada Entrada com resistor de pull-up ativado.
1 0 Saída Saída em nível baixo (0V).
1 1 Saída Saída em nível alto (5V).

Manipular esses registradores diretamente é uma técnica avançada que permite alterar o estado de até 8 pinos simultaneamente com uma única linha de código, o que é muito mais rápido do que usar funções individuais da IDE Arduino.

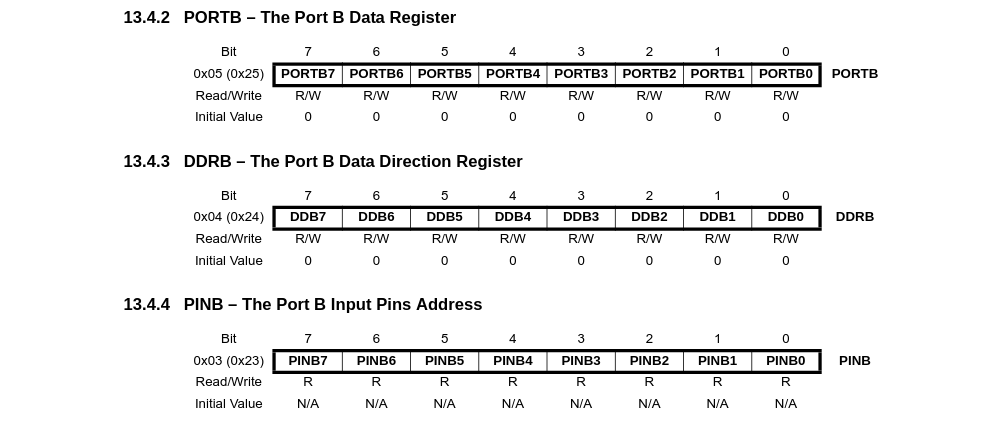

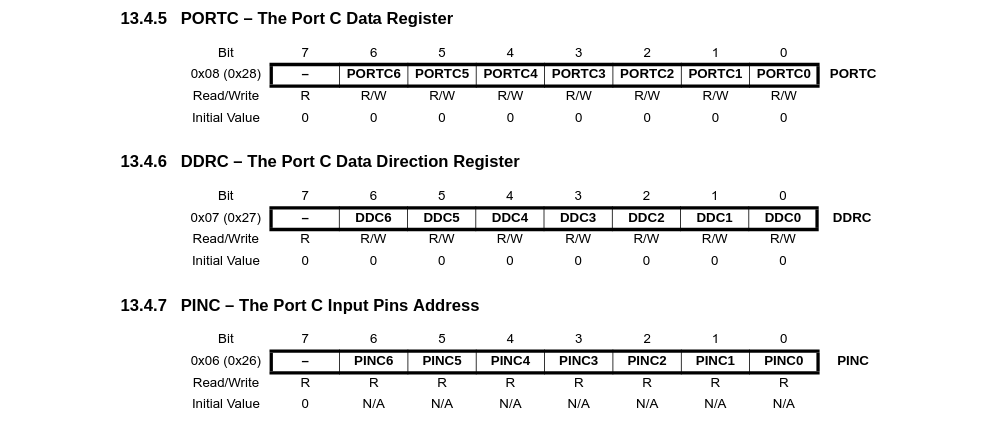

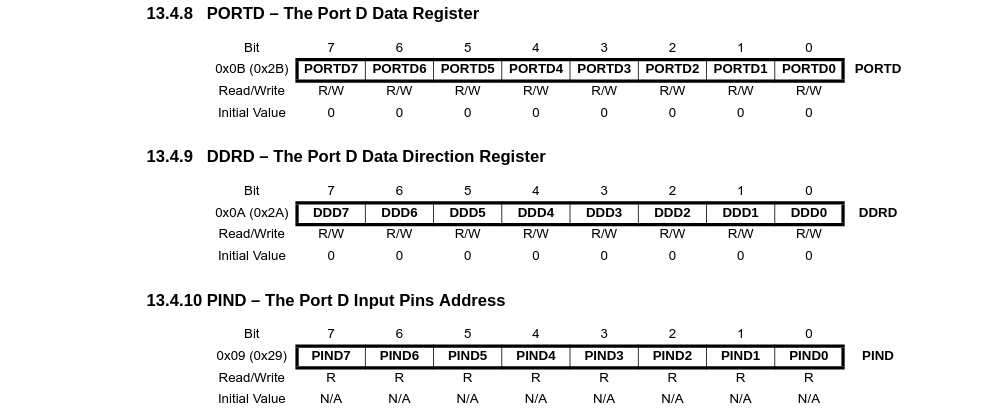

5.6 Registradores PORT, DDR e PIN

PORTBreg PORTCreg PORTDreg

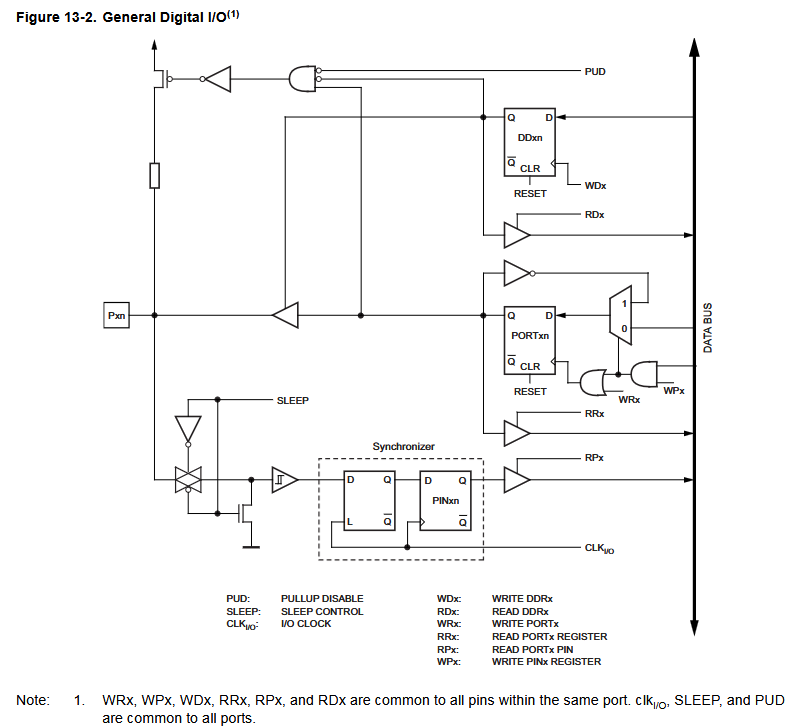

5.7 Circuito geral dos pinos de entrada e saída

IOGeral

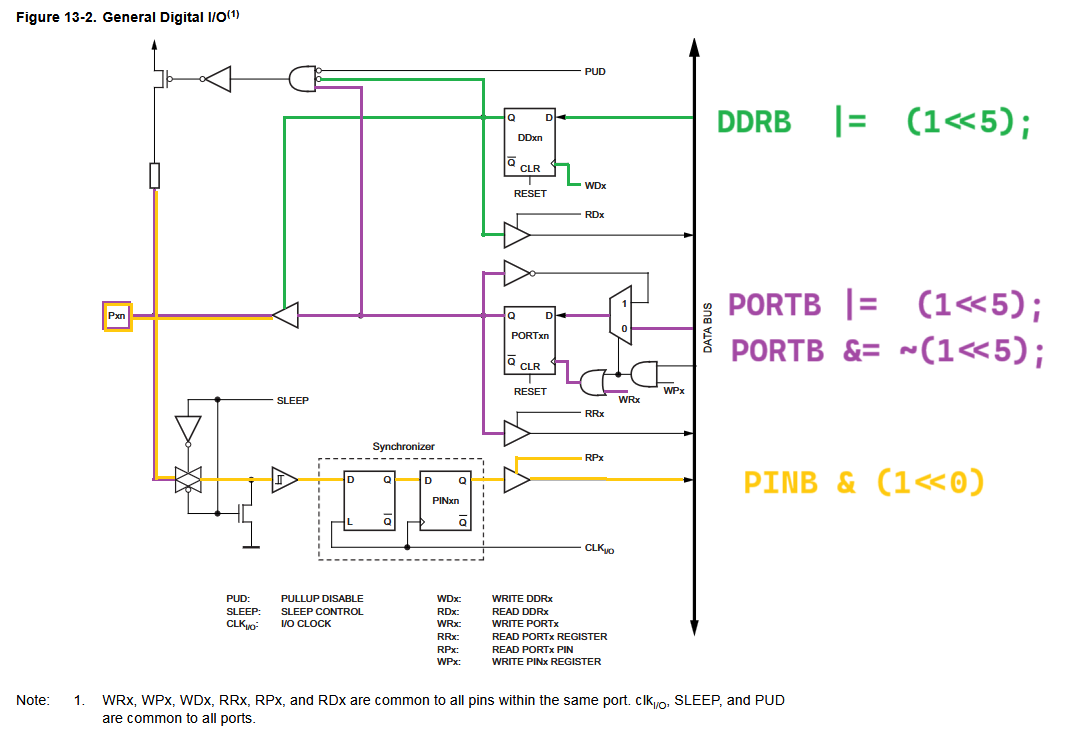

5.8 Acionamento do circuito de entrada e saída em função do comando

IOcmd

6. Programando

Segue exemplo de uma aplicação de pisca led condicionado a uma entrada digital.

Função Pino
(Arduino Uno)		 Pino
(ATmega328P)		 PORT
Entrada 8 14 PB0
Saída 12 18 PB4
Saída 13 19 PB5
#define F_CPU 16000000L
#include <avr/io.h>
#include <util/delay.h>
int main(void)
{
    DDRB = 0b00110000;
    PORTB = 0;
    while (1)
    {
        if( PINB & (1<<PINB0))
        {
            PORTB |= (1<<PORTB4);
            PORTB &= ~(1<<PORTB5);
            _delay_ms(500);
            PORTB ^= (1<<PORTB4 | 1<<PORTB5);
            _delay_ms(500);
        }
        else
        {
            PORTB &= ~(1<<PORTB4);
            PORTB &= ~(1<<PORTB5);
        }
    }
}

6.1 Configurando Entradas e Saídas

Para a configuração das entradas e saídas, é necessário que sejam definidos os pinos para cada função da interface na aplicação.

A configuração dos pinos pode ser realizada de forma unitária ou através de uma escrita única em cada registrador, configurando todos os pinos representados por ele de uma só vez.

Para a configuração individual de pinos, é necessário usar o seguinte padrão de ligar um bit ou zerá-lo:

Para ligar (setar) um bit dentro de um registrador:

  registrador |= (1<<numero_do_bit);

Para zerar (resetar) um bit dentro de um registrador:

  registrador &= ~(1<<numero_do_bit);
Sendo o numero_do_bit um valor de 0 a 7, ou ainda, podem-ser utilizados os defines declarados na biblioteca, como: PINB0 que corresponde ao 0, PINB1 correpondente ao 1 e assim por diante. Da mesma forma para os PORT e o DDR: PORTB0, PORTB1,..., e DDRB0, DDRB1, ...

Para configurar um pino como entrada, é necessário zerar o respectivo bit do registrador DDRx e ligar ou desligar o Resistor de Pull-up interno pelo registrador PORTx.

No exemplo, temos que configurar o PB0 como entrada. Assim, são utilizados os registradores DDRB para a direção de entrada e o PORTB para desabilitar o Resistor de Pull-Up interno, pois no exemplo, é utilizado um resistor de Pull-Up externo.

    // Configuração das Entradas
  DDRB &= ~(1<<0);      // PB0 <- 0
  PORTB &= ~(1<<0);     // PB0 Pull-up OFF

Ainda no exemplo, temos que configurar e inicializar os pinos de saída: PB4 e PB5. Da mesma forma, são utilizados os registradores DDRB para configuração de saída e PORTB para acionar um nível lógico no pino do microcontrolador.

    // Configuração das Saídas
  DDRB |= (1<<4);       // PB4 <- 1
  DDRB |= (1<<5);       // PB4 <- 1
    // Inicialização do estado lógico dos pinos
  PORTB &= ~(1<<4);      // PB4 <- 0
  PORTB &= ~(1<<5);      // PB5 <- 0

Note que a função do registrador PORTx depende da configuração do registrador DDRx.

No nosso exemplo, todos os pinos utilizados pertencem ao mesmo PORT, assim, é possível realizar a configuração dos três elementos todos de uma única vez:

O bit 0 (PB0) deve ser configurado como entrada (E) e os bits 4 e 5 (PB4 e PB5) devem ser configurados como saídas (S).

  // Configuração do registrador de direção de dados (Entrada / Saída)

  // DDRx = 0b--SS---E;

  // Onde:
  //      0b: Notação que indica número com notação binária.
  //      E: Entradas (0)
  //      S: Saída (1)
  //      -: Bit não utilizado.

  // Reescrevendo com os valores adequados no Registrador dos pinos PB0, PB4 e PB5:

  // DDRB = 0b--11---0;

  // Os pinos não utilizados (-) devem ser configurados como entradas (0):

  DDRB = 0b00110000;

Após a configuração do DDRx é a vez do PORTx.

  // Configuração de resistor de pull-up para entradas e estado lógico para as saídas.

  // PORTB = 0b--SS---E;
  // Onde:
  //      E: Entradas (0)
  //      S: Saída (1)
  //      -: Bit não utilizado.

  // Como os bits não utilizados são entradas:

  // PORTB = 0bEESSEEEE;

  // Desligando os resistores de pull-up internos:

  // PORTB = 0b00SS0000;

  // Desligando o estado lógico das saídas PB4 e PB5:

  PORTB = 0b00000000;

Os valores carregados nos registradores são costumeiramente notados com valores em hexadecimal:

  DDRB  = 0x30;
  PORTB = 0x00;

Qualquer forma de configuração pode ser utilizada, tanto um bit por vez quanto a escrita integral dos registradores, anotados com valores em binário, decimal ou hexadecimal.

6.2 Resumo da configuração dos pinos no ATmega328P

///////////////////////////////////////////////////////////////////////////////
//  Registradores de configuração e manipulação de dados nos pinos
//
//        DDRxn   :   Data Direction Register
//        PORTxn  :   Data Register
//        PINxn   :   Input Pin Address
//
//        ===================
//        x |        n
//        ===================
//        B | 7 6 5 4 3 2 1 0
//        C |   6 5 4 3 2 1 0
//        D | 7 6 5 4 3 2 1 0
//        E |         3 2 1 0
//        ===================
//
//  Configuração e Manipulação de dados nos pinos
//
//        DDRxn = 1;          // Output
//            {
//                PORTxn = 1; //          High
//                PORTxn = 0; //          Low
//            }
//
//        DDRxn = 0;          // Input
//            {
//                PORTxn = 0; //          Pull-Up Resistor OFF
//                PORTxn = 1; //          Pull-Up Resistor ON
//                {
//                    (PINxn == 1)    //  ON
//                    (PINxn == 0)    //  OFF
//                }
//            }
//
////////////////////////////////////////////////////////////////////////////////
