Partida Estrela-Triângulo

1. Objetivo

Desenvolver uma aplicação, programa, para um dispositivo de comando para partida Estrela-Triângulo.

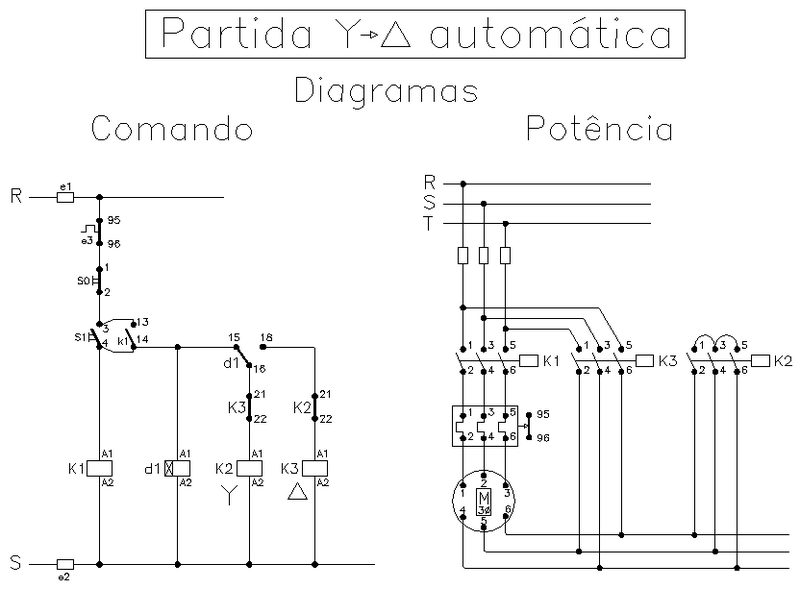

Figura 1: Diagramas de comando e potência da partida Estrela-Triângulo
Diagrama Comando e Potencia
Fonte: Wikipedia

1.1 - Requisitos da solução

1.1.1 Componentes de interface

  • Botoeira ligar: S1;
  • Botoeira desligar: S0;
  • Contatores de acionamento: K1, K2 e K3;

1.1.2 Comportamento

  • Ao pressionar S1
    • Ligar K1, K2 (fechamento estrela);
    • Temporizar 5 segundos
    • Desligar K2 e ligar K3 (fechamento triângulo).
  • Ao pressionar S0, em qualquer momento:
    • Desligar todos os contatores.

2 Planejamentos

2.1 Produto final

  • Apresentação de funcionamento em kit didático
  • Arquivo .pdf contendo:
    • declaração de interface física, entradas e saídas com respectivos endereços;
    • declaração de programa contendo interface e comportamento para a partida proposta.

2.2 Ferramentas

  1. Software Master Tool IEC
  2. Kit didático: TB131 Altus

2.3 Materiais

  • Não há!

2.4 Processo

  1. Abrir projeto a partir do modelo: Modelo_DU350_DU351_v110.pro;
  2. Acrescentar objeto POU do tipo Programa e escolher a linguagem;
  3. Produzir mapa de entradas e saídas;
  4. Declarar entradas e saídas físicas;
  5. Programar;
  6. Testar aplicação;
  7. Entregar funcionamento.

3. Solução

Produto ou processo que atinge o objetivo proposto, através da execução de seu planejamento e satisfação dos seus requisitos.

Bom Trabalho!
