Primeira simulação no FluidSim
Ao abrir o simulador FluidSim Pneumática, clique em:
1) Arquivo
2) Novo Ctrl+N
3) Uma janela em branco é aberta com a indicação de arquivo noname.ct, como mostrado na Figura 1.

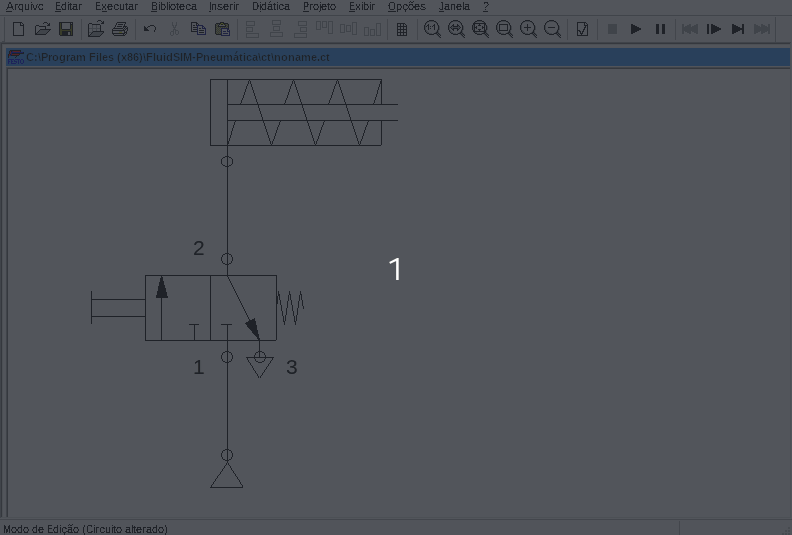

| Figura 1: Criando um novo arquivo para um circuito |
|---|
 |
| Fonte: Autor |
Para inserir os elementos do circuito pneumático, clique em:
4) Inserir e Procurar componente ... F3
É aberta a janela para busca de componente, conforme mostrado na Figura 2.
No campo Palavras ..., fazer a busca pelas pelavras chave dos componentes que se quer inserir.
Uma lista de opções encontradas é exibida, em que pode ser feita a seleção do componente desejado.
Abaixo é mostrada uma visualização da simbologia do componente selecionado;
5) Ao selecionar o componente correto, clique em OK para inserí-lo na folha do circuito.
6) Lista de componentes a serem inseridos no item 4:
- "Alimentação de ar comprimido"
- "Cilindro de simples ação"
- "Válvula 3/2 vias, com botão de acionamento, normalmente fechada"

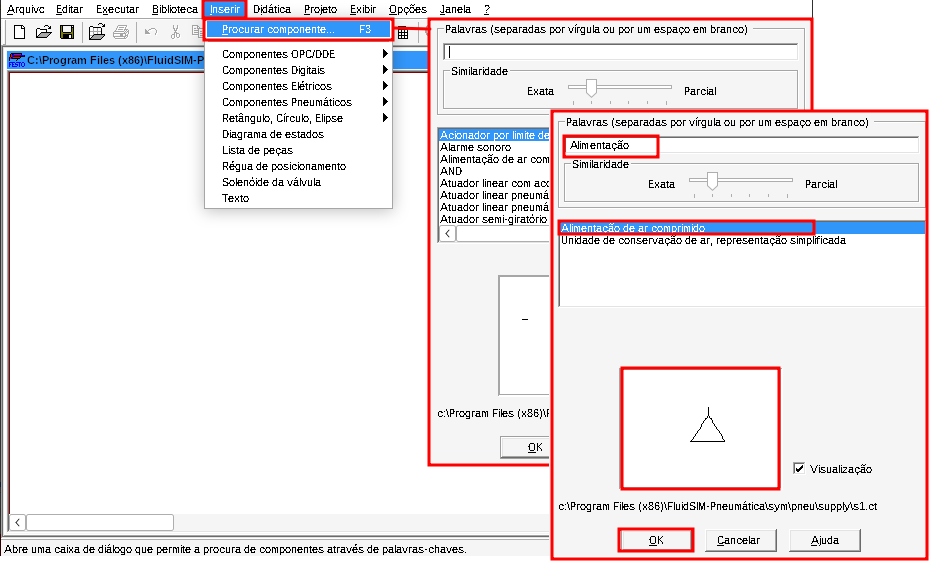

| Figura 2: Inserindo componentes |
|---|
 |
| Fonte: Autor |
Após inserir os componentes na folha do circuito, e posicioná-los de forma adequada para conexão dos componentes, use as ferramentas de ajuste e posicionamento da imagem no item 1 da Figura 3.
Conecte os dispositivos de acordo com o circuito proposto. Ao passar o mouse sobre o ponto de conexão, ele fica na cor verde, item 2 da Figura 3, e deve-se clicar e arrastar até o ponto de destino.

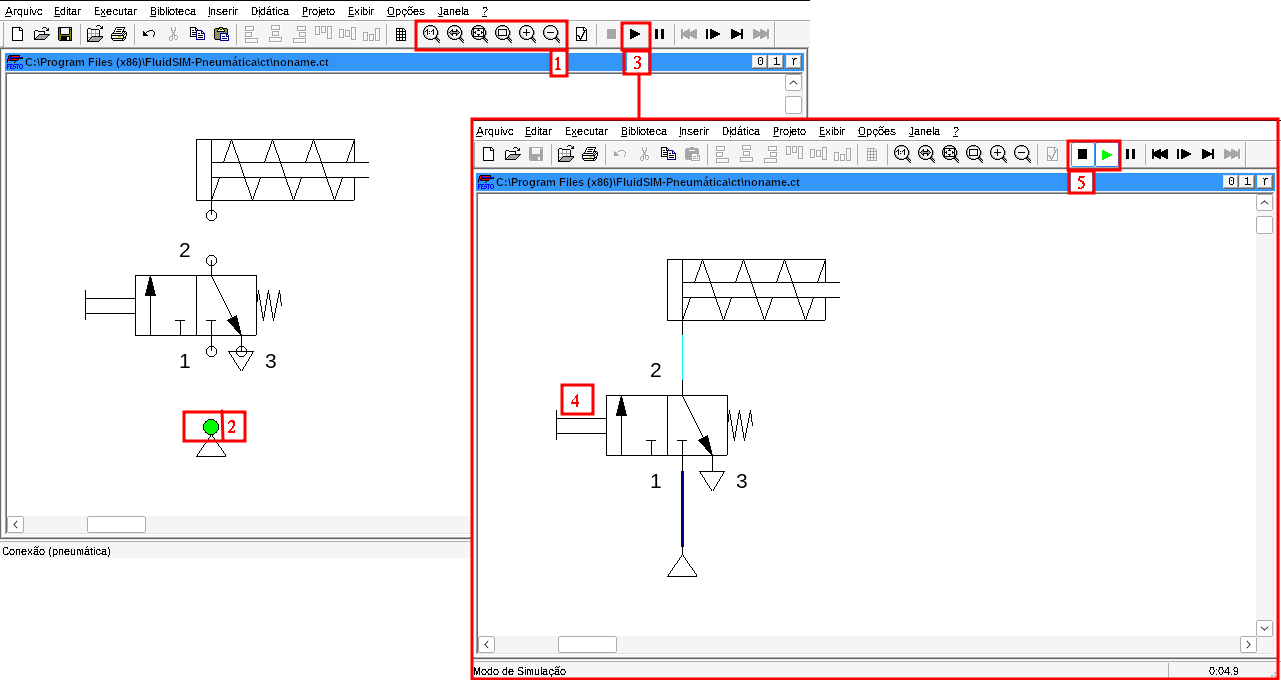

| Figura 3: Inserindo componentes |
|---|
 |
| Fonte: Autor |
Após conecatar todos os componentes, clique no botão de start para iniciar a simulação, item 3 da Figura 3.
Note que as linhas que ficam em azul escuro, representam um linha de pressão e as linhas em azul claro a pressão atmosférica.
É possivel clicar no dispositivo que representa o botão de acionamento da válvula, item 4 da Figura 3, comutando a válvula e acionando a o cilindro.
Ao soltar o botão, a mola retorna a válvula para a posição original e o cilindro recua, da mesma forma por ação de sua mola.
Para encerrar a simulação, clique em Stop, item 5 da Figura 3.
| Figura 4: Simulação de circuito pneumático |
|---|
 |
| Fonte: Autor |

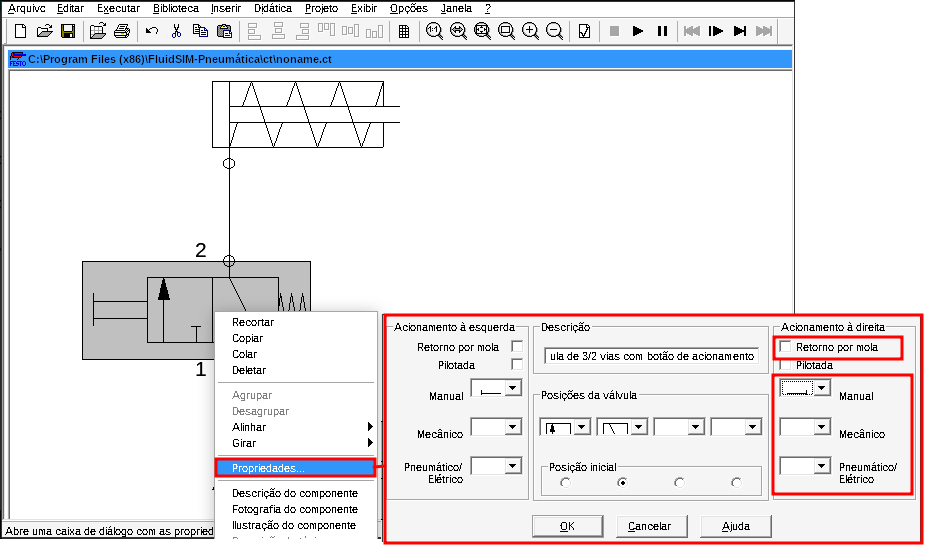

| Figura 5: Alteração de parâmetros dos elementos do circuito |
|---|
 |
| Fonte: Autor |

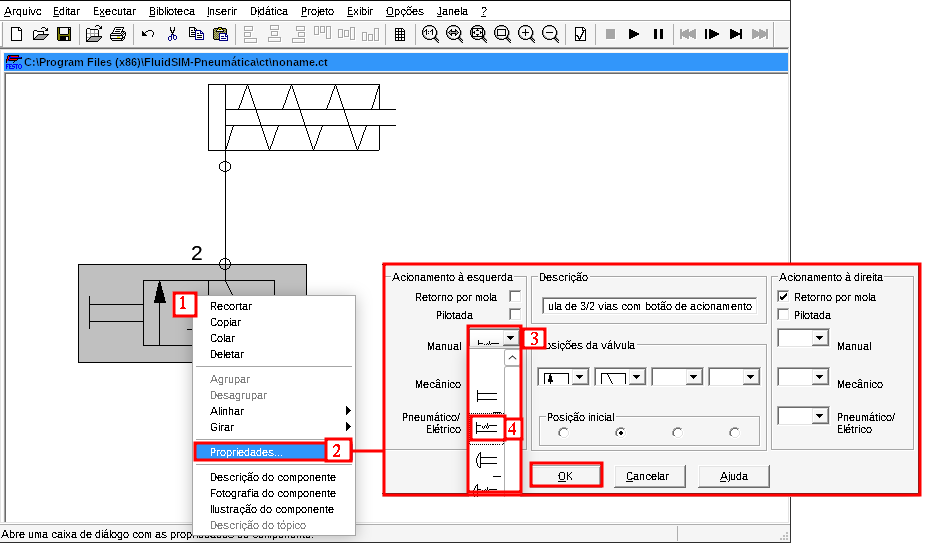

| Figura 6: Acionamento de válvula via botão com trava |
|---|
 |
| Fonte: Autor |
| Figura 7: Alteração do recuo da válvula |
|---|
 |
| Fonte: Autor |

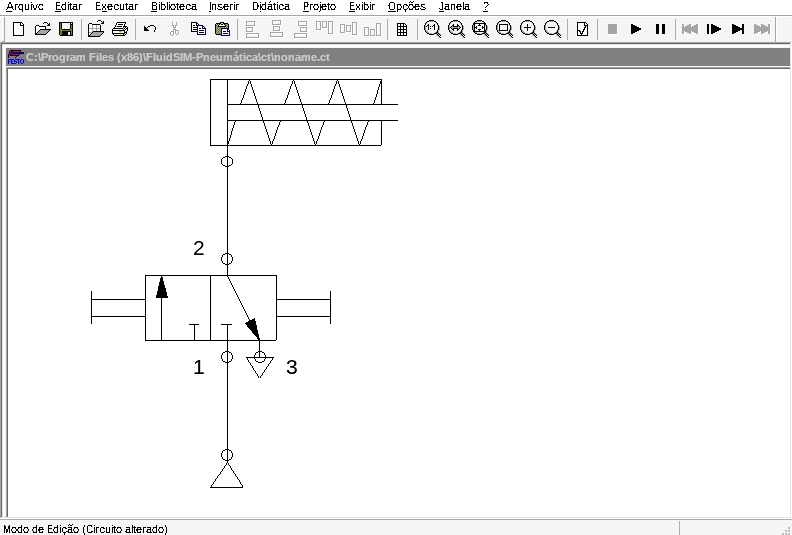

| Figura 8: Simulação de duplo acionamento manual |
|---|
 |
| Fonte: Autor |
