As funções SET e RESET (também chamadas de latch(trava) e unlatch(destrava) em alguns sistemas) são instruções de saída utilizadas para controlar o estado de um bit de memória ou saída física de forma retentiva.

Como funcionam e para que servem

Diferente de uma instrução de saída comum, que depende da continuidade lógica constante do degrau para permanecer ativa, as funções SET e RESET funcionam em pares e alteram o estado do bit permanentemente até que a instrução oposta seja executada.

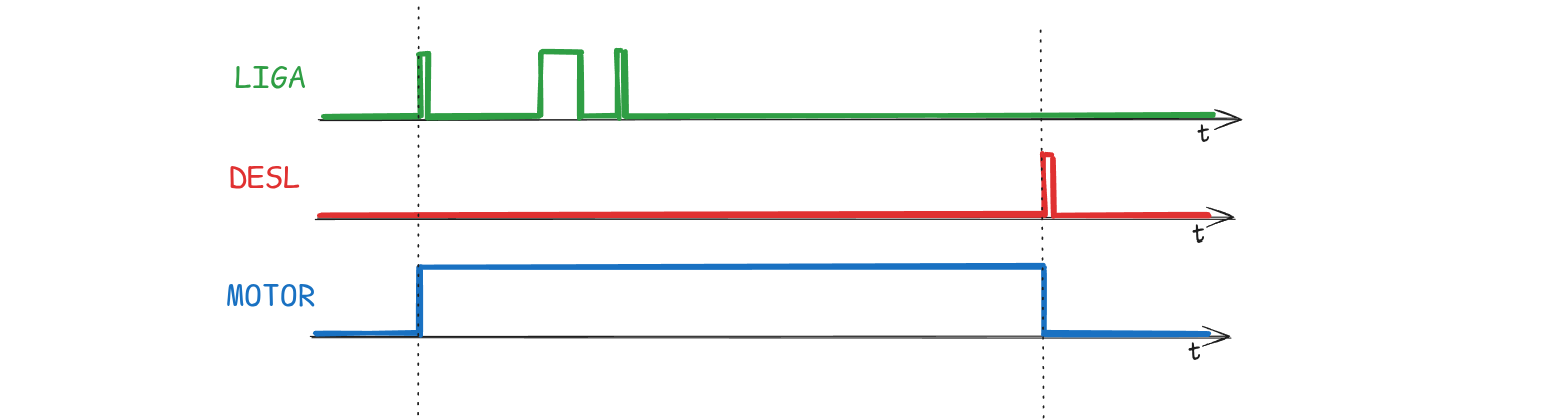

  • SET (Latch): Quando uma borda de subida (degrau) é aplicado ao bloco da instrução SET, o processador grava um bit 1 (ligado) no endereço especificado. Mesmo que as condições de entrada do degrau deixem de ser verdadeiras, o bit permanece em 1.
      LIGA                           MOTOR
|-----| |-----------------------------(S)---|
  • RESET (Unlatch): Para desligar o bit que foi "setado", é necessária uma instrução RESET com o mesmo endereço. Quando o degrau do RESET torna-se verdadeiro, o processador grava um bit 0 (desligado) no endereço.
      DESL                           MOTOR
|-----| |-----------------------------(R)---|
  • Retentividade: Essas instruções são úteis porque mantêm o último estado mesmo em caso de falha de energia ou desligamento do sistema, permitindo que o processo reinicie exatamente de onde parou quando a energia for restaurada.

Exemplos de uso

  1. Partida de Motores: Um botão de partida pulsador pode enviar um sinal para a instrução SET, ligando o motor. O motor continuará funcionando mesmo após o operador soltar o botão. Um botão de parada pulsador é então programado para a instrução RESET, que desliga o motor.
  2. Controle de Nível de Tanques: Em um sistema de caixa-d'água, se o sensor de nível máximo for atingido, a bomba de descarga é ativada via SET para esvaziar o tanque. Ela permanece ligada até que o sensor de nível mínimo seja acionado, ativando a instrução RESET para desligar a bomba.
  3. Sinalização de Alarmes: Se uma condição de falha for detectada (como sobrepressão ou temperatura excessiva), um bit de alarme pode ser SET. O alarme permanecerá ativo para alertar o operador, mesmo que a falha desapareça momentaneamente, exigindo que alguém pressione um botão de confirmação manual para dar o RESET no alarme.
  4. Sequenciamento de Processos: Em linhas de produção, as funções SET e RESET são usadas para "memorizar" que uma etapa foi concluída (como uma garrafa estar cheia), permitindo que a próxima etapa da sequência comece.

Referências

  1. PETRUZELLA, Frank D. Controladores lógicos programáveis. Tradução de Romeu Abdo; revisão técnica de Antonio Pertence Júnior. 4. ed. Porto Alegre: AMGH, 2014.

  2. GEORGINI, Marcelo. Automação aplicada: descrição e implementação de sistemas sequenciais com PLCs. 9. ed. São Paulo: Érica, 2007.

  3. SILVA FILHO, Bernardo Severo da (Orient.). Curso de controladores lógicos programáveis. Rio de Janeiro: Faculdade de Engenharia da UERJ, Laboratório de Engenharia Elétrica, [s.d.]
