Partida Estrela-Triângulo

1. Objetivo

Desenvolver uma aplicação, programa, para um dispositivo de comando para partida Estrela-Triângulo.

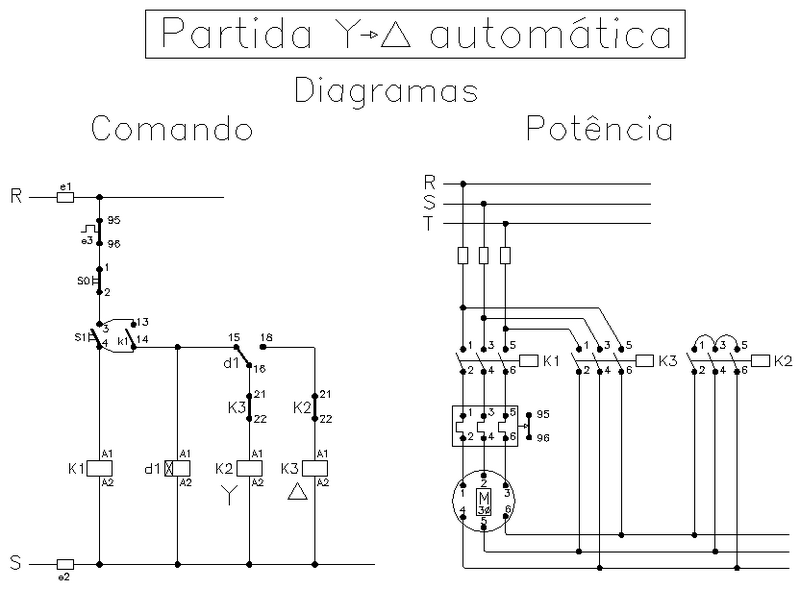

Figura 1: Diagramas de comando e potência da partida Estrela-Triângulo
Diagrama Comando e Potencia
Fonte: Wikipedia

2. - Requisitos da solução

  • Comportamento
    • Ao pressionar S1
      • Ligar K1, K2 (fechamento estrela);
      • Temporizar 5 segundos
      • Desligar K2 e ligar K3 (fechamento triângulo).
    • Ao pressionar S0, em qualquer momento:
      • Desligar todos os contatores.

3.1 Planejamento: Produto final

  • Apresentação de funcionamento em kit didático
  • Arquivo .pdf contendo:
    • declaração de interface física, entradas e saídas com respectivos endereços;
    • declaração de bloco funcional contendo interface e comportamento para a partida proposta.

3.2 Planejamento: Ferramentas

  1. Software Master Tool IEC
  2. Kit didático: TB131 Altus

3.3 Planejamento: Materiais

  • Não há!

4.4 Planejamento: Processo

  1. Abrir projeto a partir do modelo: Modelo_DU350_DU351_v110.pro;
  2. Acrescentar objeto POU do tipo Programa e escolher a linguagem;
  3. Produzir mapa de entradas e saídas;
  4. Declarar entradas e saídas físicas;
  5. Programar;
  6. Testar aplicação;
  7. Entregar funcionamento.

4. Solução

Produto ou processo que atinge o objetivo proposto, através da execução de seu planejamento e satisfação dos seus requisitos.

Bom Trabalho!
