Partida Direta de Motor

A partida direta de um motor é um dos circuitos de acionamento mais comuns na indústria, e ótimo para iniciar o aprendizado conhecendo os elementos dessa tecnolgia, já que sua lógica de acionamento é bem simples.

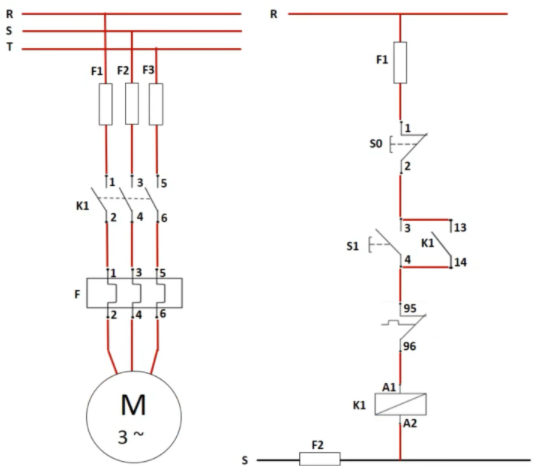

A Figura 1 ilustra os diagramas de potência e de comandos, responsáveis pela alimentação trifásica do motor com o seu acionamento utilizando botoeiras.

Figura 1: Diagrama de Potência e Comando de uma partida direta de motor
DiagramaPotCom
Fonte: PARTIDA DIRETA DE MOTORES - COMO LIGAR? - Ômega Treinamentos

Explicação detalhada sobre o acionamento não faz parte do escopo deste material, sendo assim, seguem indicações:

  1. Sala da Elétrica
  2. PARTIDA DIRETA DE MOTORES - COMO LIGAR? - Ômega Treinamentos
Vídeo 1: Animação de ligações em um comando de partida direta de motor
Fonte: Comando Elétrico Super Fácil (Partida Direta) - Marcos Instalação Elétrica

Objetivo

Desenvolver uma aplicação, programa, para realizar uma partida direta de motor trifásico.

Requisitos da solução

  • Componentes de interface
    • Botoeira ligar: S1;
    • Botoeira desligar: S0;
    • Contator de acionamento: K1;
  • Comportamento
    • Ao pressionar S1
      • Ligar K1;
    • Ao pressionar S0, em qualquer momento:
      • Desligar K1.

Planejamento do produto final

  • Apresentação de funcionamento em kit didático
  • Arquivo .pdf contendo:
    • declaração de interface física, entradas e saídas com respectivos endereços;
    • programa em linguagem Ladder, ST ou SFC(Grafcet) contendo comportamento para a partida proposta.

Ferramentas

  1. Software Master Tool IEC
  2. Kit didático: TB131 Altus

Materiais

  • Não há!

Planejamento do processo

  • Abrir projeto a partir do modelo: Modelo_DU350_DU351_v110.pro
  • Acrescentar objeto POU do tipo Programa em linguagem Ladder ou ST ou SFC
  • Declarar entradas e saídas físicas (Mapa de Entradas e Saídas)
  • Programar a lógica de funcionamento
  • Testar comportamento

Solução

Mapa de Entradas e Saídas

Função Identificador Descrição Tipo Endereço
Entrada Ligar Ligar motor Bool %IX0.1
Entrada Desligar Desligar motor Bool %IX0.0
Saída K1 Contator que aciona motor Bool %QX1.0

Programa em Linguagem Ladder

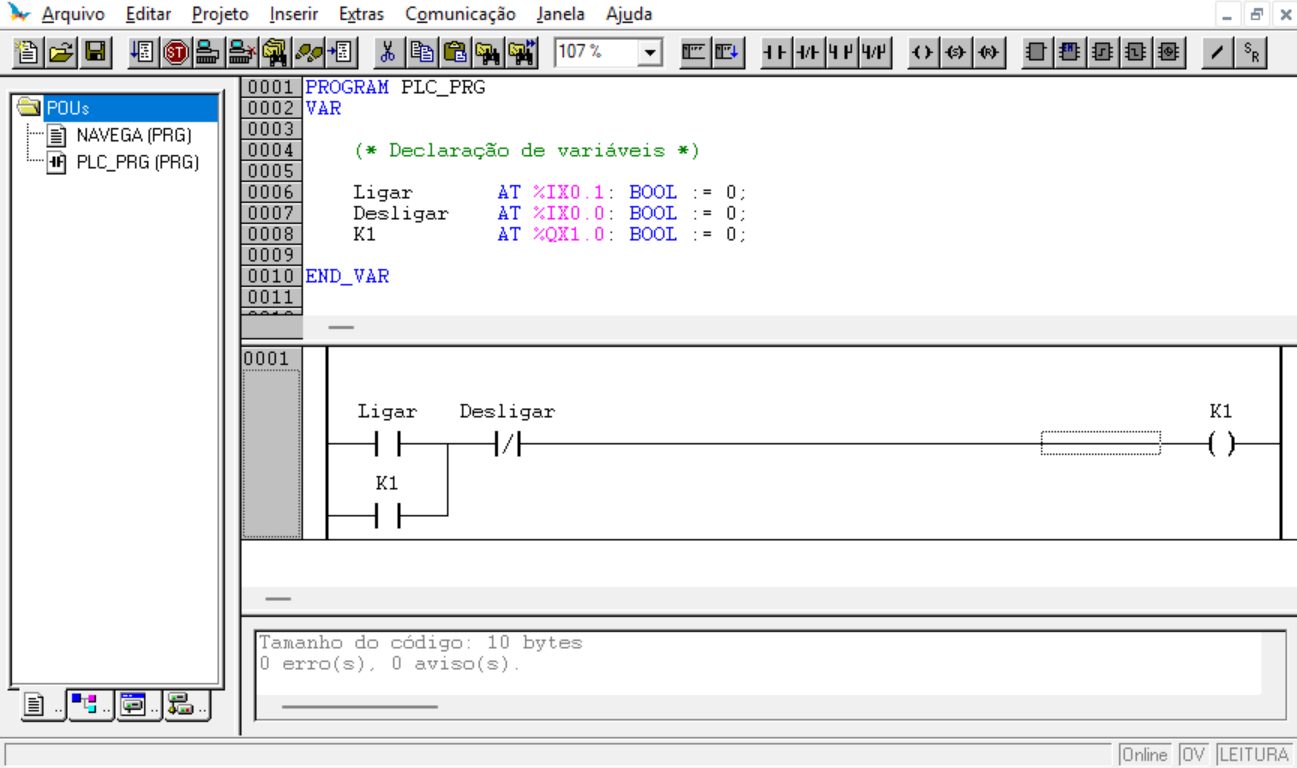

Solucao_prog

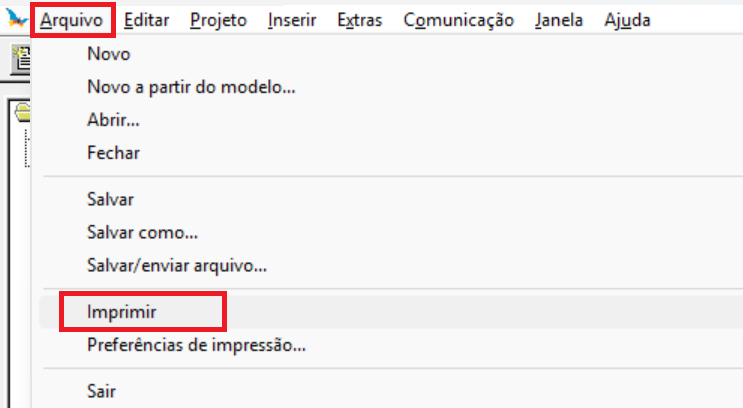

Para imprimir o projeto, basta clicar em Arquivo e Imprimir e realizar a impressão em arquivo .pdf.

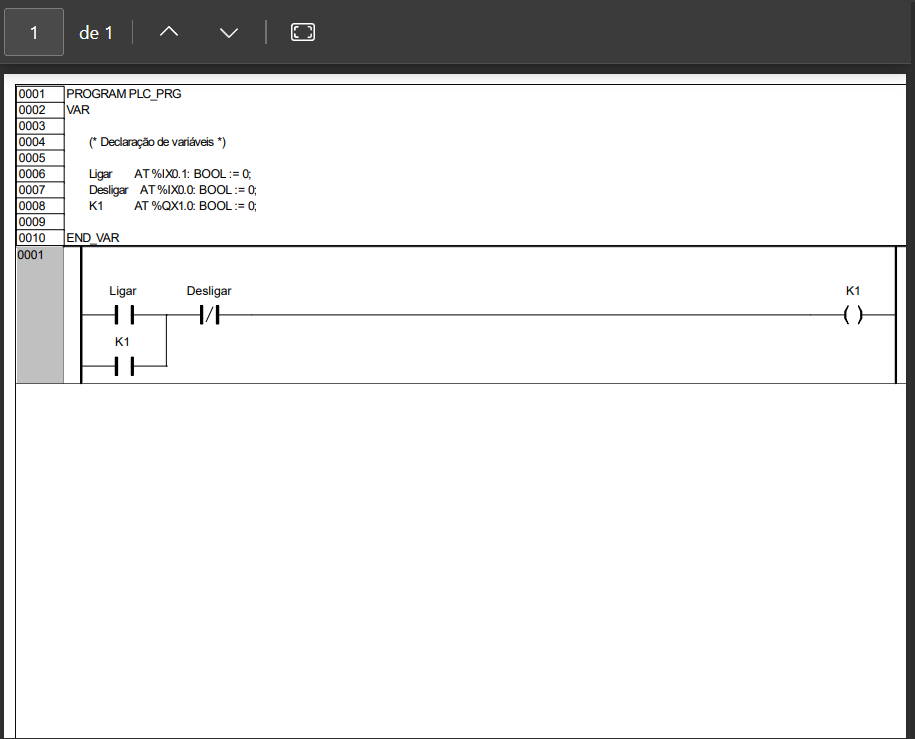

Impressão

Solucao_imprimir

Caso haja necessidade, realize ajustes na folha de impressão. Cada software possui ajustes próprios.

Solucao_impressao
