Funções SET e RESET

As funções SET e RESET podem ser atribuídas à uma bobina de modo que ela precise apenas de um pulso para permanecer no estado de acionamento, 1 e 0, respectivamente.

Essas funções operam de forma complementar, assim, após ativar uma bobina com a função SET é necessário um acionamento da mesma bobina com a função RESET para que ela retorne à condição normal desligada.

Em algumas situações, seu uso facilita a construção do programa, mas pode trazer erros lógicos ao desenvolvimento da aplicação caso sejam utilizadas de modo inadequado.

O seguinte trecho de código:

     Ligar     Desligar                       Motor
|-----| |--------|/|---------------------------( )----|
           |
     Motor |
|-----| |--´

pode ser declarado da seguinte forma:

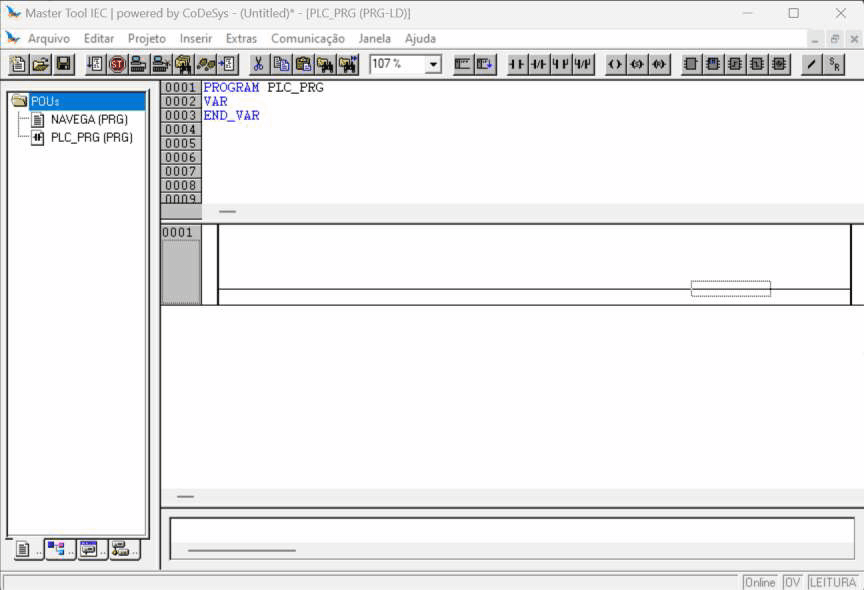

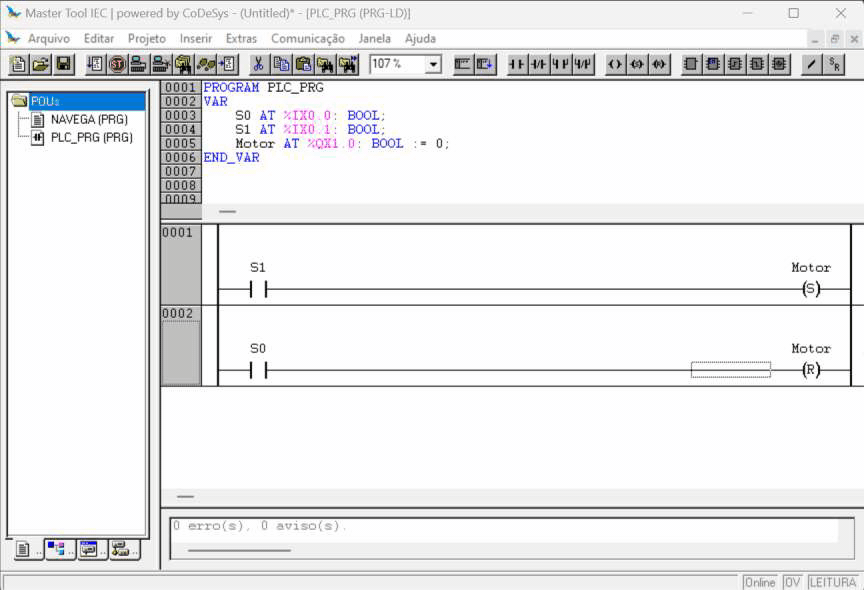

     Ligar                                     Motor
|-----| |--------------------------------------( S )----|

     Desligar                                  Motor
|-----| |--------------------------------------( R )----|

Recomendação:

Não usar no código a bobina Motor mais do que uma vez para cada função. Ou seja, apenas um uso para o SET e apenas um uso para o RESET.
