Criando um novo projeto

1. Criando um novo projeto a partir de um modelo:

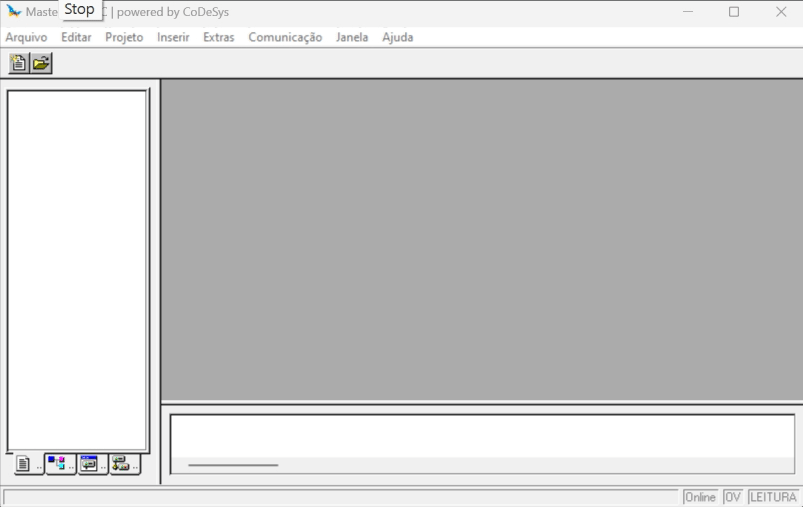

1.1 Com o Master Tool IEC aberto, clique em Arquivo > Novo a partir do modelo...

1.2 Selecione a segunda opção: Modelo_DU350_DU351_v110 > Abrir

---

2. Verificando arquivo NAVEGA (PRG):

Em POUs, abra o arquivo NAVEGA (PRG) e verifique se o conteúdo está como ilustrado abaixo:

PROGRAM NAVEGA
VAR
    ControleTelas : NAVIGATION;
    ListaTelas  : ARRAY [0..30] OF STRING(10);
END_VAR

(* Adiciona a tela MAIN como tela principal *)
ListaTelas[0] := 'MAIN';

(* Ativa o controle automático de navegação somente pelo teclado *)
ControleTelas(ENABLE_UPDW := FALSE, VISU_LIST := ListaTelas, UP := FALSE , DOWN := FALSE);

Caso o conteúdo esteja ausente, copie este conteúdo e insira-o no arquivo NAVEGA (PRG).

---

3. Acrescentando um objeto do tipo Programa em linguagem Ladder:

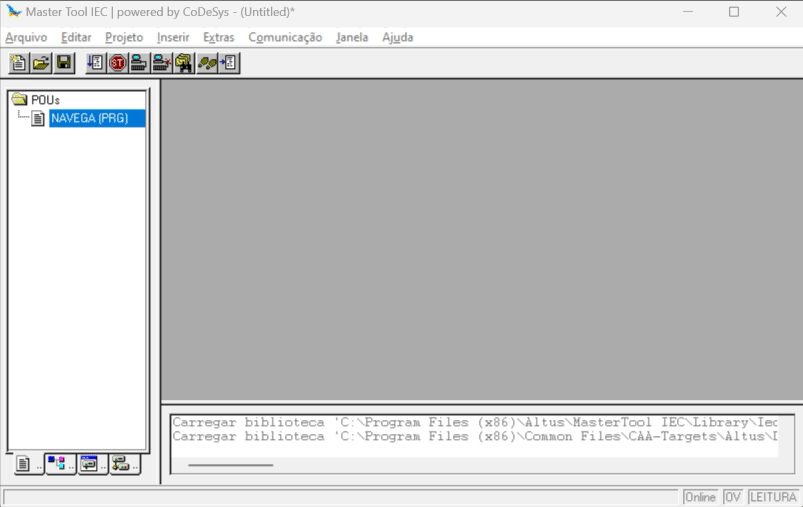

3.1 Em POUs, clique com o botão direito do mouse e selecione: Acrescentar objeto...

3.2 Na janela Nova POU, selecione:

3.3 Tipo da POU: Programa;

3.4 Linguagem da POU: LD;

3.5 Mantenha o Nome da nova POU: PLC_PRG;

3.6 Clique em OK.

---

4. Testando comunicação com PLC:

4.1 Conecte o PLC ao computador;

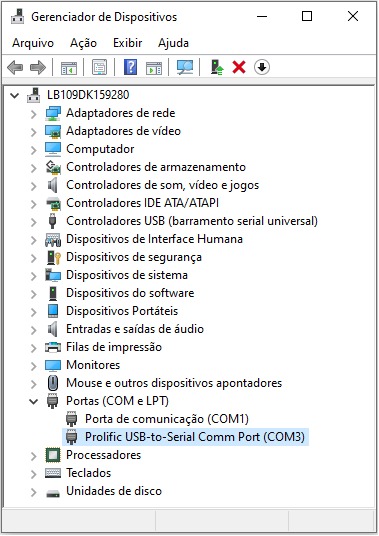

4.2 Abra o gerenciador de dispositivos e verifique qual porta foi alocada para a comunicação com o PLC:

Aqui a porta alocada foi a COM3.

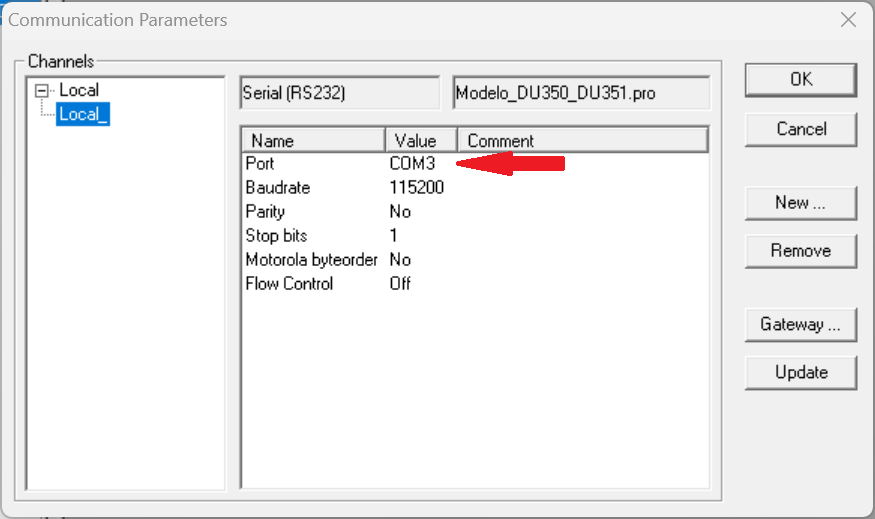

4.3 No MasterTool, clique em Comunicação -> Parâmetros de comunicação ...

4.4 Para ajustar a porta clique duplo sobre a COMn e use as setas para cima e para baixo para ajustar a porta correta, neste caso a COM3;

4.5 Clique em OK.

---

5. Testando o processo de gravação:

5.1 Após todos os ajustes realizados, clique em Comunicação e Login.

5.2 A mensagem: O programa foi alterado! Enviar o novo programa? deve aparecer se estiver tudo certo.

5.3 Estando tudo certo, clique em Sim e o Download será realizado.

5.4 Caso um erro ocorra:

5.4.1 Verificar os cabos de conexão e tente novamente. Se persistir, solicite orientação ao professor.

5.4.2 Não entre em pânico !
